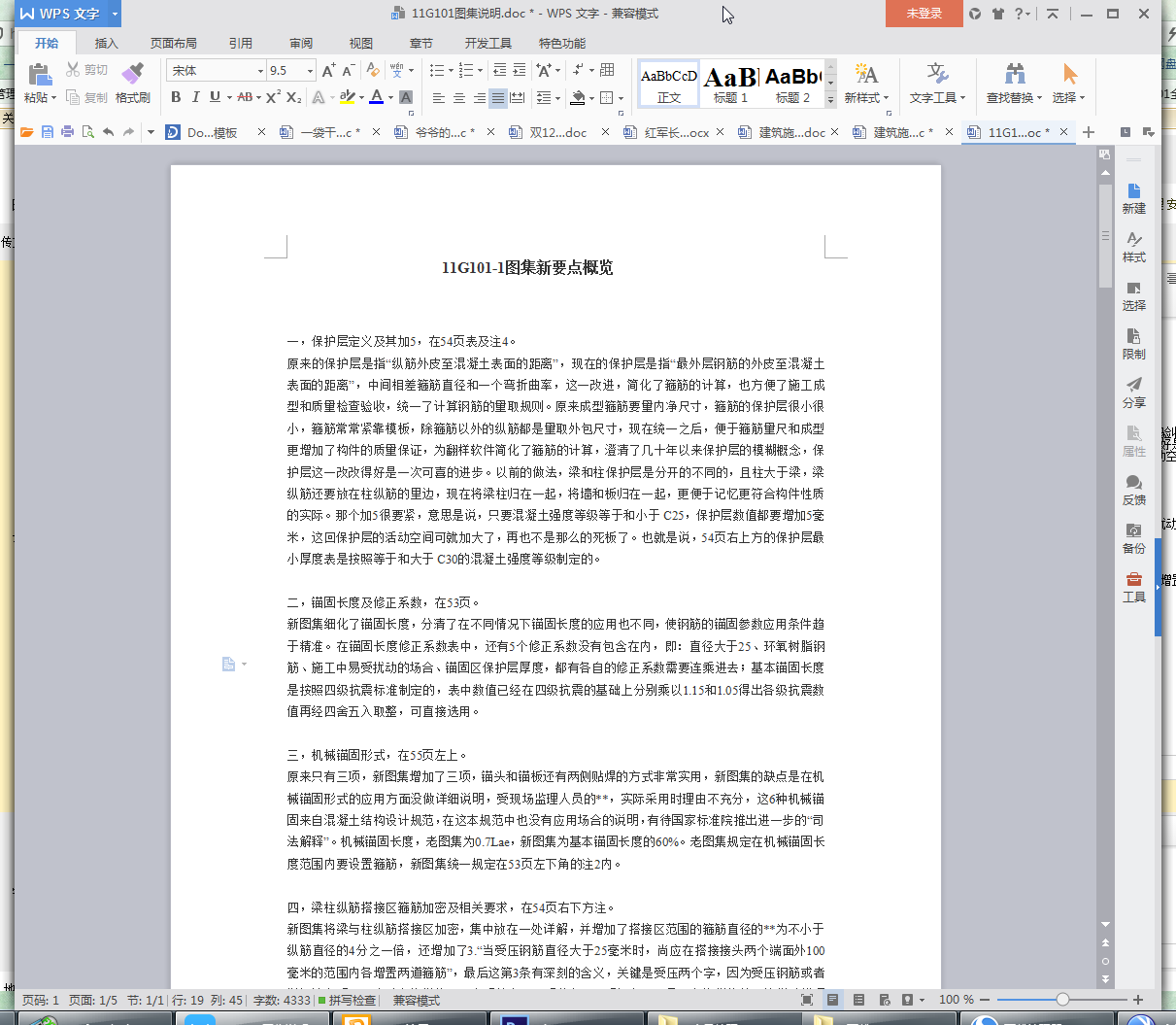

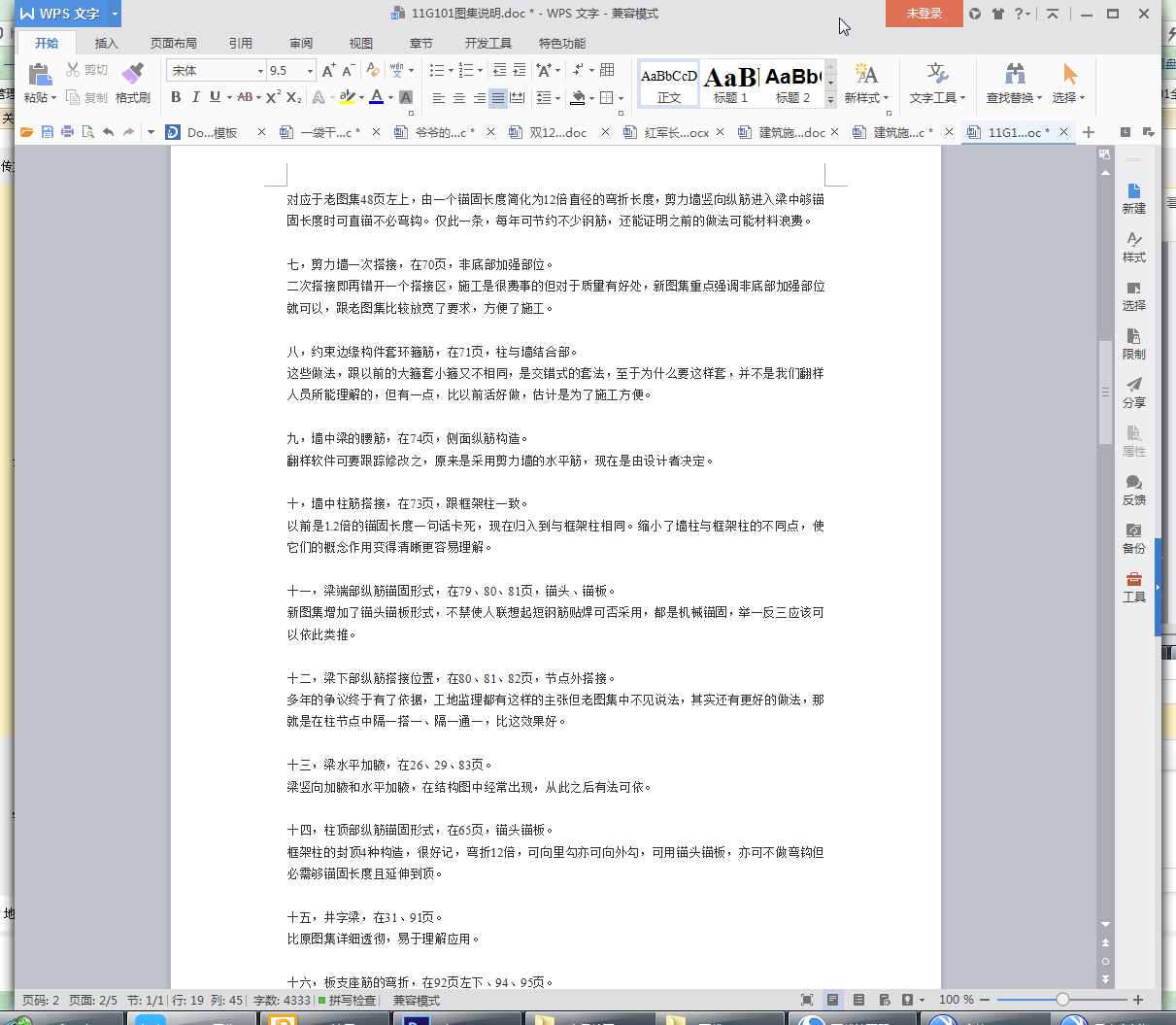

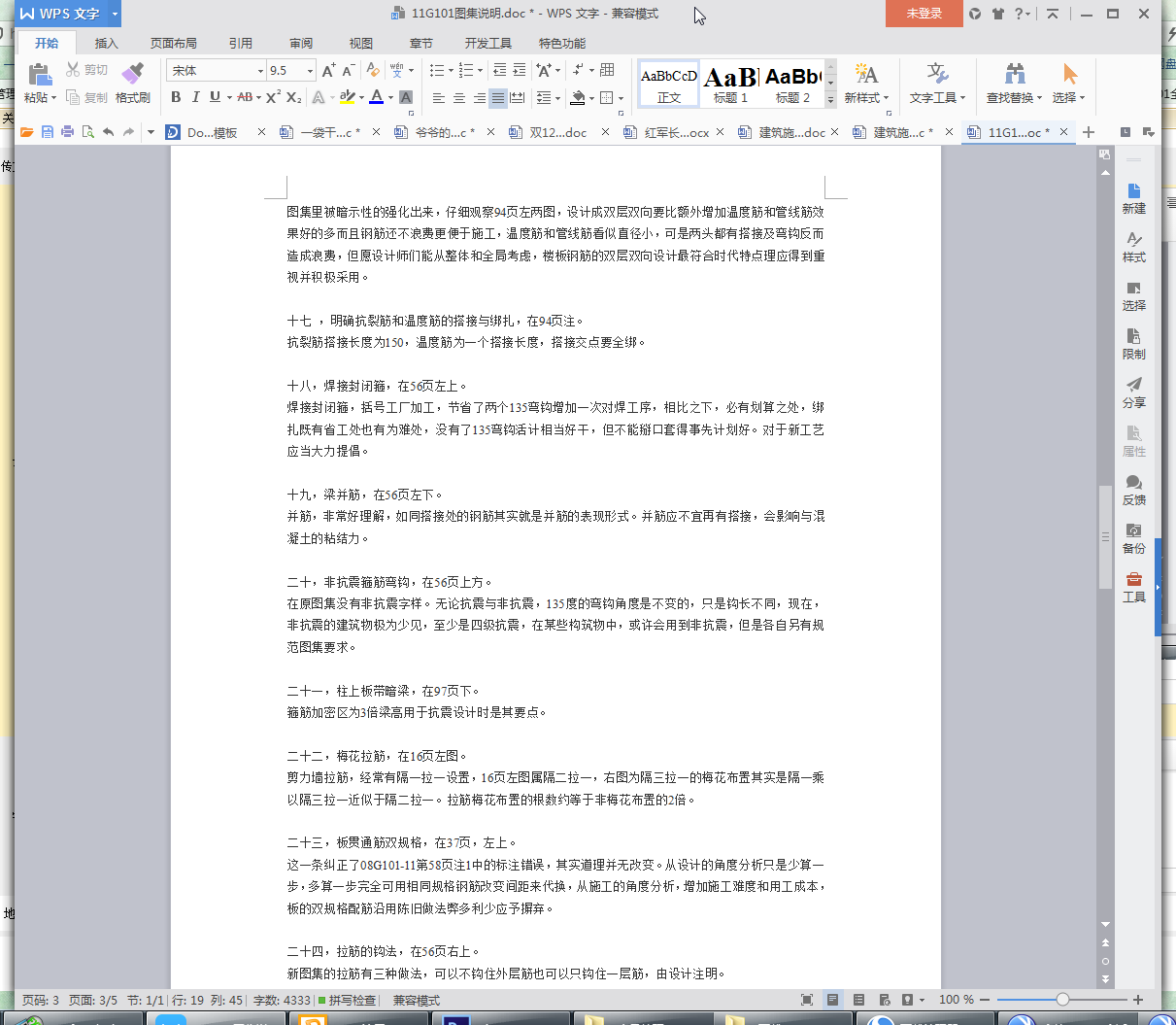

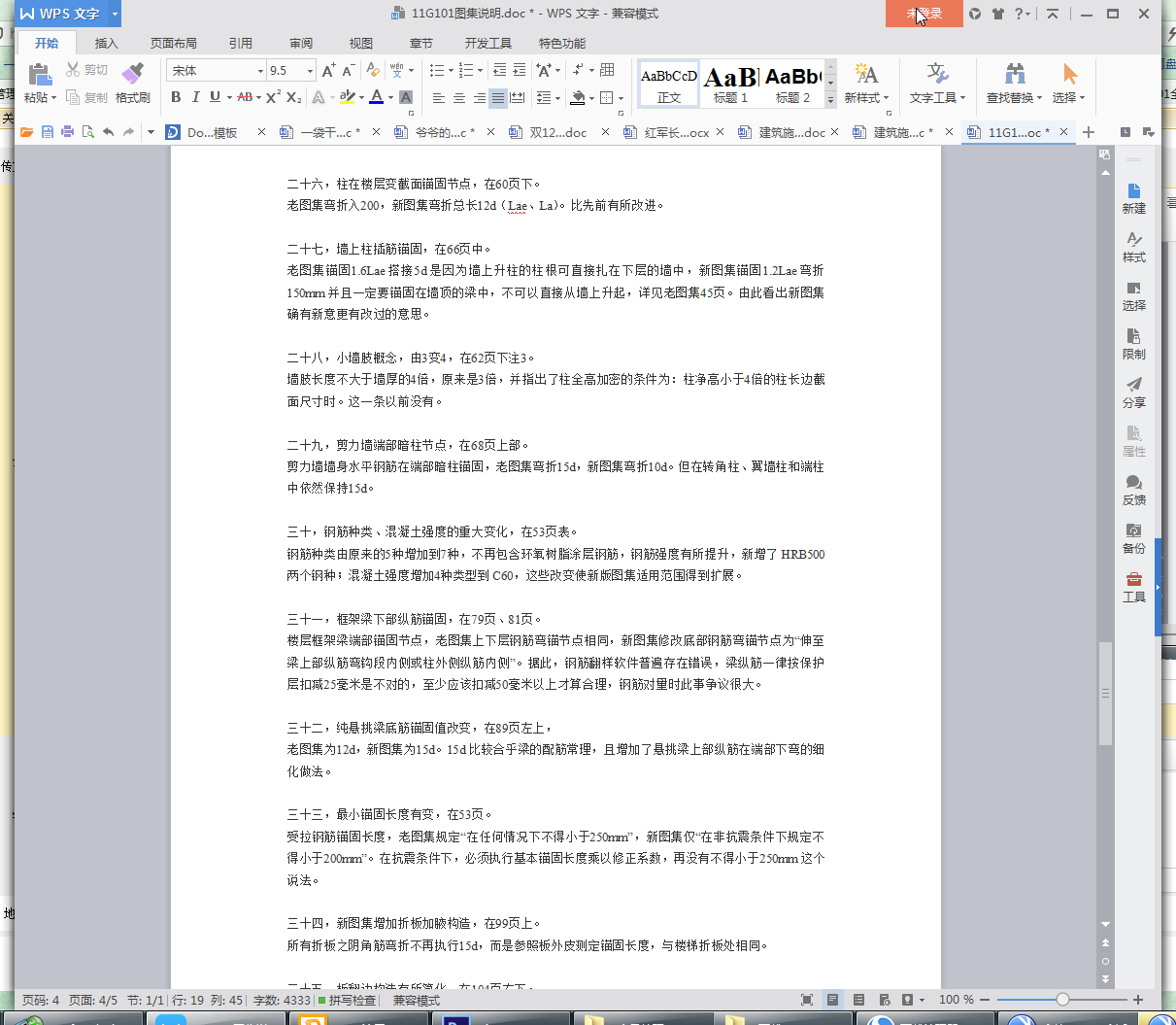

11G101-1图集重点说明(建筑图集)内容节选

……

一，保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

……

二，锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数应用条件趋于精准。在锚固长度修正系数表中，还有5个修正系数没有包含在内，即：直径大于25、环氧树脂钢筋、施工中易受扰动的场合、锚固区保护层厚度，都有各自的修正系数需要连乘进去；基本锚固长度是按照四级抗震标准制定的，表中数值已经在四级抗震的基础上分别乘以1.15和1.05得出各级抗震数值再经四舍五入取整，可直接选用。

……

四，梁柱纵筋搭接区箍筋加密及相关要求，在54页右下方注。
新图集将梁与柱纵筋搭接区加密，集中放在一处详解，并增加了搭接区范围的箍筋直径的**为不小于纵筋直径的4分之一倍，还增加了3.“当受压钢筋直径大于25毫米时，尚应在搭接接头两个端面外100毫米的范围内各增置两道箍筋”，最后这第3条有深刻的含义，关键是受压两个字，因为受压钢筋或者说钢筋在受压区内才允许搭接，而在受拉力区、受剪力区、受扭力区，是不允许搭接的，这样才能理解明白。

……
