05SS904民用建筑工程设计常见问题分析及图示(给排水专业)pdf高清完整版

本站之前为大家推荐带来了05SS903民用建筑工程设计互提资料深度及图样(给水排水专业)，本节内容小编要为大家推荐带来的是与此图集类似的图集资料——05SS904民用建筑工程设计常见问题分析及图示(给排水专业)——简称05ss904图集，该图集为pdf格式高清完整版，图集共由116页组成，以下是关于该图集的相关介绍，需要这份图集的朋友们点击本文相应的下载地址进行下载即可！

05ss904图集目录节选

目录（一）～（五）1

编制说明（一）～（二）6

1 给水

1.1 承接用水容器与配水件出水口空气间隙不够，且不采取措施1-1

1.2 未设倒流防止器1-2

1.3 生活饮用水水池（箱）与其它用水水池（箱）合用1-3

1.4 埋地生活饮用水池与化粪池等距离不够且没有相应措施1-4

1.5 生活饮用水池（箱）未采用独立结构形式1-5

1.6 生活饮用水池（箱）上方设有厕所、浴室等1-6

1.7 生活饮用水池（箱）人孔、通气管、溢流管未采取防止昆虫爬入措施1-6

1.8 生活饮用水池（箱）进水管与溢流水位高差不足1-7

1.9 生活饮用水池（箱）进、出水管在同一侧，未设导流装置1-8

1.10 生活饮用水池（箱）的溢流、泄空管直接与排水管（或排水构筑物）连接1-9

1.11 生活饮用水池（箱）水停留时间过长且没有二次消毒措施1-10

1.12 非饮用水管道未说明防止误用措施1-10

1.13 高层建筑生活给水系统竖向分区不当1-11

1.14 给水管网缺少阀门1-12

1.15 建筑给水引入管缺少止回阀1-12

1.16 给水管网缺少自动排气阀1-13

1.17 给水阀件前缺少过滤器1-13

1.18 给水引入管覆土深度过浅1-14

1.19 给水管道敷设在电梯井内或穿过（大）小便槽1-14

1.20 给水管穿越伸缩缝、沉降缝等未采取措施1-15

1.21 室内给排水埋地管间距不够1-15

1.22 给水管穿越地下室外墙等未设防水套管1-16

1.23 给水管遗漏防冻措施1-16

1.24 水泵向水塔（箱）供水时，进水管设自动水位控制阀1-16

1.25 水泵吸水总管设计不当1-17

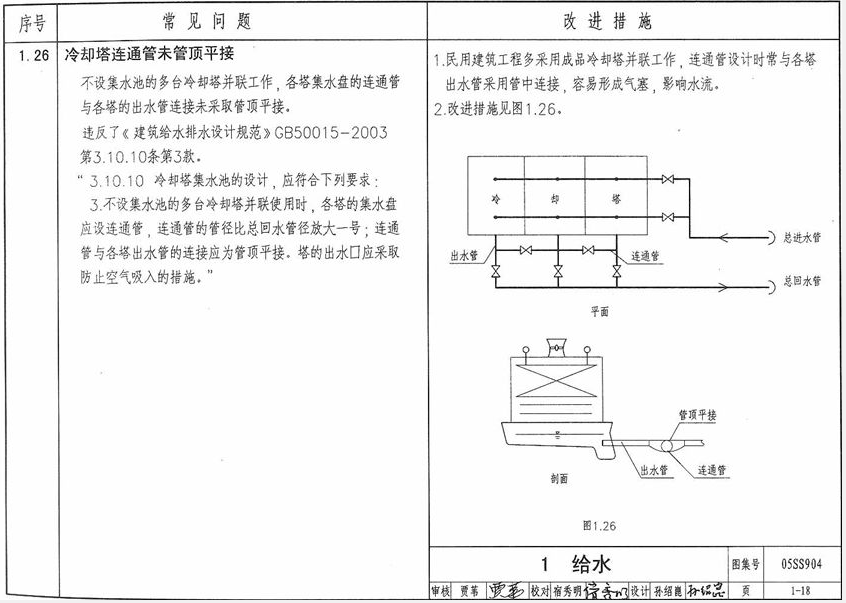

1.26 冷却塔连通管未管顶平接1-18

1.27 锅炉房、热力站的给水管未设水表1-19

1.28 中、小学化学实验室的水咀压力过高1-19

1.29 医院等公共场所使用手动水咀1-19

2 排水

2.1 漏设隔油处理设施2-1

2.2 医院不同功能房间的卫生器具共用一个存水弯2-2

2.3 幼儿园卫生器具的安装高度不符合要求2-3

2.4 排水管穿越沉降缝等2-4

2.5 排水横管布置在厨房的主副食操作烹调备餐的上方2-4

2.6 未说明排水管件要求2-5

2.7 塑料排水管未设伸缩节或设置不合理2-6

2.8 塑料排水管未设置阻火装置2-7

2.9 最低排水横支管与立管连接处距立管管底垂直距离不够2-8

2.19 排水支管与排水横干管连接位置不当2-9

2.11 室内排水沟与室外排水管之间未设水封2-10

2.12 排水横管管径确定不合理2-11

2.13 室内铸铁排水管道未采用柔性接口2-12

2.14 未注明地漏水封深度要求2-12

2.15 立管水平拐弯或有乙字弯时，其上部漏设检查口2-13

2.16 排水横管漏设清扫口或检查口2-14

2.17 高层民用建筑采用污水立管伸顶通气系统2-15

2.18 该设而未设环形通气管2-16

2.19 H管设置位置不当2-17

2.20 高出屋面的通气管高度不够2-18

2.21 通气管口位置不当2-19

2.22 通气管汇合后未放大管径2-20

2.23 地下室采用重力排水2-21

2.24 生活污水集水池有效容积偏小；不设密封井盖和通气管2-22

3 热水及饮水

3.1 集中热水供应系统不设回水管3-1

3.2 热水循环管未采用同程布置方式3-2

……

5 自动喷水灭火系统

5.1 系统选型不对5-1

5.2 系统未设置泄水阀（口）和排气阀（口）5-2

5.3 干式或预作用系统未设快速排气阀5-3

5.4 喷水强度偏小5-4

5.5 没有扩大作用面积5-4

5.6 喷头动作温度选用不当5-5

5.7 干式（预作用）系统喷头选型不当5-5

5.8 保护钢屋架的系统未设独立报警间组5-6

5.9 一个报警阀组控制的喷头过多5-7

5.10 报警阀组处没有排水设施5-7

5.11 报警阀进出口采用普通闸（蝶）阀5-7

5.12 图中缺少水力警铃的位置5-8

5.13 水流指示器设置不当5-9

5.14 漏设末端试水装置或试水阀5-10

5.15 喷头间距小于2.4m5-11

5.16 净空大于800mm的闷顶和技术夹层未设喷头5-12

5.17 较大客房只设一只标准型喷头5-12

5.18 与相邻场所连通处的外侧漏设喷头5-13

5.19 障碍物下漏设喷头5-14

5.20 配水支管喷头数过多5-15

5.21 减压孔板孔口直径过小5-16

5.22 多个报警阀前未设环状供水管道，且未设备用减压阀5-17

5.23 供水泵出口漏设试水阀及防超压措施5-18

5.24 屋顶水箱架设高度不够5-19

5.25 不设屋顶水箱时，气压罐贮水不足5-20

5.26 漏设水泵结合器5-20

5.27 代替防火墙的喷水卷帘，未设独立系统5-21

5.28 喷头布置过密，未核算设计流量5-22

5.29 地下车库进、出口未设防火卷帘等措施时，坡道漏设喷头5-22

5.30 汽车库喷头未设置在停车位的上方5-23

5.31 机械立体停车库，底层停车托盘漏设侧喷头5-24

6 室外给水排水

6.1 市政给水与自备水源管道连接6-1

6.2 室外给水管道埋设太浅6-2

6.3 室外消防用水量选用不对6-3

6.4 成组布置的建筑物只按一座计算消防用水量6-4

6.5 消防与生活（生产）合用管网，最大消防时水量计算有误6-5

6.6 室外消防管网未按规范布置成环状6-6

6.7 室外环状消防给水管网上阀门设置不当使关闭的消火栓超过5个6-6

6.8 两条引入管之间未设阀门6-7

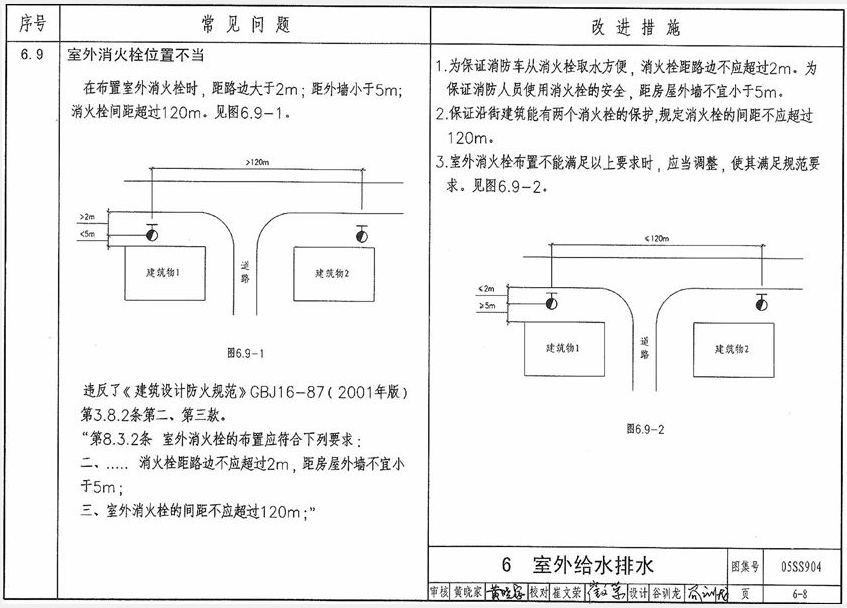

6.9 室外消火栓位置不当6-8

6.10 污水管与生活给水管相交叉时，措施不当6-9

6.11 室外消火栓布置未考虑水泵结合器的要求6-9

6.12 消防贮水池有效贮水量不够6-10

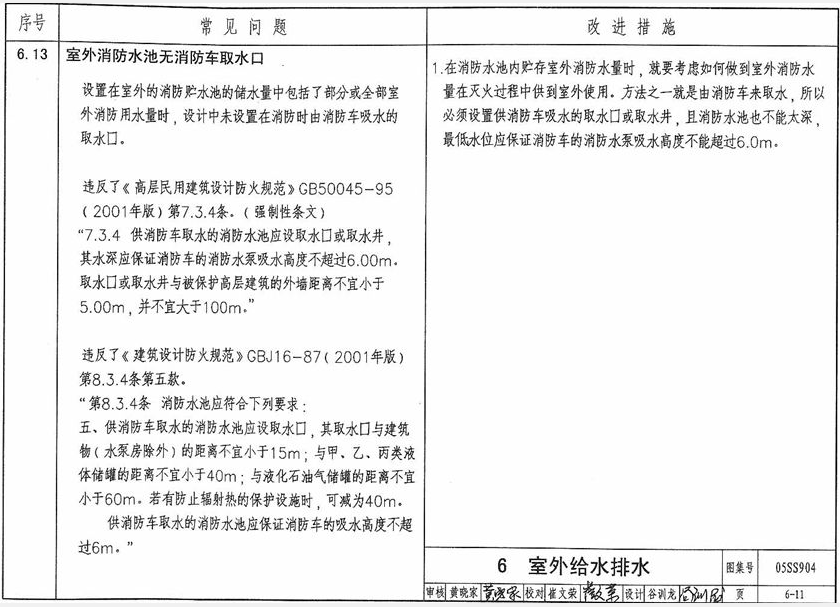

6.13 室外消防水池无消防车取水口6-11

05ss904图集样张
