05SG521-1钢檩条/钢墙梁图集(冷弯薄壁卷边槽钢檩条)一般被简称为05sg5211图集，该图集适用于工业与民用钢结构轻型房屋或公共建筑的屋面和墙面的简支檩条与墙梁。本节内容小编为大家整理带来的是一份pdf格式完整电子版05sg5211图集，该图集内容超清晰，非常适合作为参考资料使用，以下有关于该图集的图样，如果你需要这份图集的完整版，点击本文相应的下载地址进行下载即可！
05sg5211图集目录
总说明2
冷弯薄壁卷边槽钢檩条编号表7
冷弯薄壁卷边槽钢檩条允许线荷载值8
冷弯薄壁卷边槽钢檩条允许风吸力线荷载设计值(g=0.2kN/m)10
冷弯薄壁卷边槽钢檩条允许风吸力线荷载设计值(g=0.3kN/m)12
冷弯薄壁卷边槽钢檩条允许风吸力线荷载设计值(g=0.4kN/m)14
冷弯薄壁卷边槽钢檩条允许风吸力线荷载设计值(g=0.5kN/m)16
冷弯薄壁卷边槽钢檩条布置图例（一）18
冷弯薄壁卷边槽钢檩条布置图例（二）19
冷弯薄壁卷边槽钢檩条布置图例（三）20
冷弯薄壁卷边槽钢檩条安装节点图（一）21
冷弯薄壁卷边槽钢檩条安装节点图（二）22
LC4-12.1～25.3，LC4.5-12.1～25.3详图23
LC5-12.1～25.3，LC5.5-12.1～25.3详图24
LC6-12.1～30.3，LC6.5-12.1～30.3详图25
LC7-12.1～30.3，LC7.5-12.3～30.3详图26
LC8-14.2～30.3，LC8.5-14.3～30.3详图27
LC9-16.2～30.3，LC9.5-16.3～30.3详图28
LC10-16.3～30.3，LC10.5-18.2～30.3详图29
LC11-18.3～30.3，LC11.5-20.2～30.3详图30
LC12-20.3～30.3详图31
拉条、撑杆详图32
斜拉条、直拉条、直撑杆材料表33
斜拉条材料表34
冷弯薄壁卷边槽钢檩条拉条计算35
檩托选用及材料表36
檩托详图37

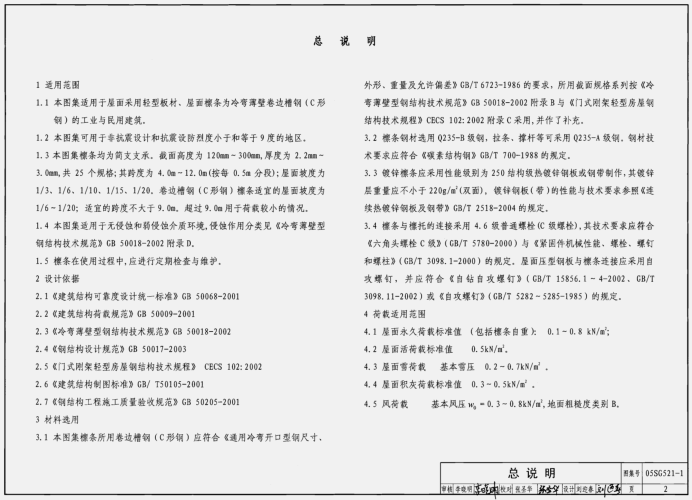

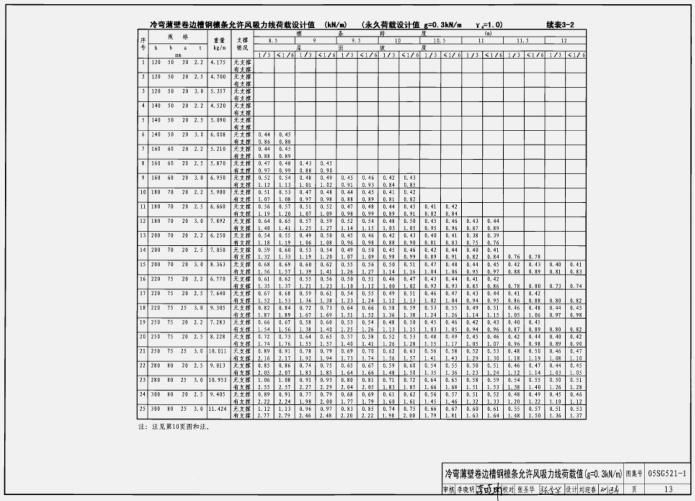

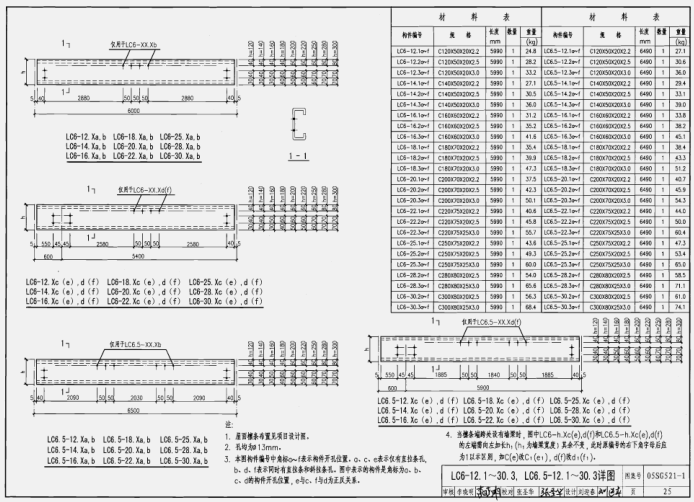

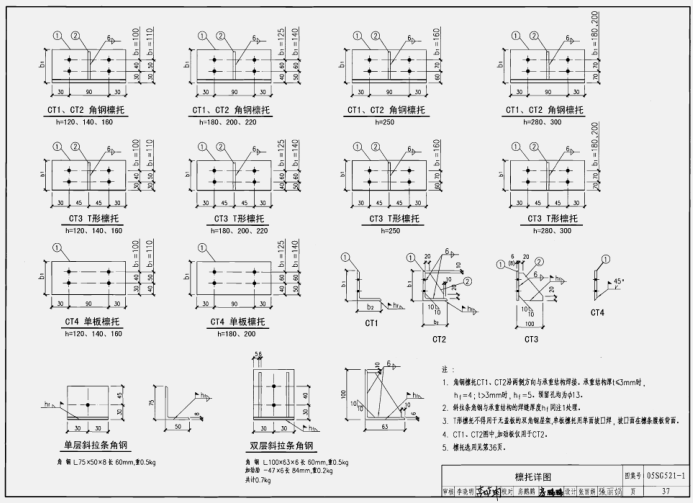

05sg5211图集样张
