国家标准图集之05G514-3 12m实腹式钢吊车梁图集全称为05G514-3 12m实腹式钢吊车梁中级工作制（A4～A5） Q345钢——简称为05g5143图集，本节内容东坡小编为大家整理带来的是一份pdf免费完整清晰扫描版05g514-3图集，图集由43页组成，内容完全免费，如果你需要这份图集的话，那就赶紧点击本文相应的下载地址来进行下载吧！
05g514-3图集简介
12m实腹式钢吊车梁 中级工作制(A4~5) Q235、345钢(2005年合订本)(G514-2~3)一书由中国建筑标准设计研究院于2006-03-01出版。
本图集适用于《12m实腹式钢吊车梁》05G514-1～4选用于正常使用环境下轻、中、重级工作制12m跨单层工业厂房。
该套图集按照《钢结构设计规范》GB50017-2003的有关规定，对吊车梁的选材、挠度和截面等内容进行了修编，并确定了吊车梁的安全等级。
本图集特点:1.凡涉及到与《钢结构设计规范》GB50017-2003不符之处，均进行了修编。2.为方便设计人选用，补充了一部分构造节点详图，比原版更完善。
05g514-3图集目录
目录1
总说明2
吊车梁系统构件布置及其编号示意图11
安装节点图（一）12
安装节点图（二）13

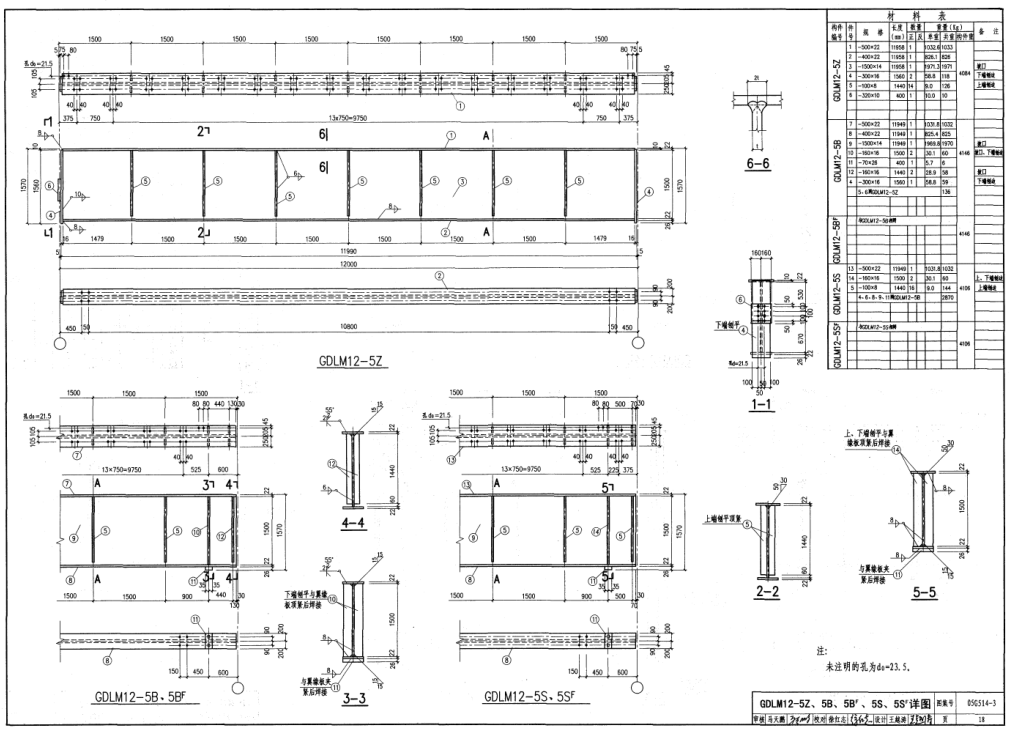

GDLM12-1Z、1B、1BF、1S、1SF详图14
GDLM12-2Z、2B、2BF、2S、2SF详图15
GDLM12-3Z、3B、3BF、3S、3SF详图16
GDLM12-4Z、4B、4BF、4S、4SF详图17
GDLM12-5Z、5B、5BF、5S、5SF详图18
GDLM12-6Z、6B、6BF、6S、6SF详图19
GDLM12-7Z、7B、7BF、7S、7SF详图20
GDLM12-8Z、8B、8BF、8S、8SF详图21
GDLM12-9Z、9B、9BF、9S、9SF详图22
GDLM12-10Z、10B、10BF、10S、10SF详图23
GDLM12-11Z、11B、11BF、11S、11SF详图24
GDLM12-12Z、12B、12BF、12S、12SF详图25
GDLM12-13Z、13B、13BF、13S、13SF详图26
GDLM12-14Z、14B、14BF、14S、14SF详图27
GDLM12-15Z、15B、15BF、15S、15SF详图28
GDLM12-16Z、16B、16BF、16S、16SF详图29
GDLM12-17Z、17B、17BF、17S、17SF详图30
GDLM12-18Z、18B、18BF、18S、18SF详图31
AL-1Z、AL-1B、AL-1BF、AL-2Z、AL-2B、AL-2BF、AL-3Z、AL-3B、AL-3BF详图32
AL-4Z、AL-4B、AL-4BF、AL-5Z、AL-5B、AL-5BF、AL-6Z、AL-6B、AL-6BF详图33
CL-1Z、CL-1B、CL-2Z、CL-2B、CL-3Z、CL-3B详图34
CL-4Z、CL-4B、CL-5Z、CL-5B、CL-6Z、CL-6B详图35
CL-7Z、CL-7B、CL-8Z、CL-8B、CL-9Z、CL-9B详图36
CL-10Z、CL-10B、CL-11Z、CL-11B、CL-12Z、CL-12B详图37
CL-13Z、CL-13B、CL-14Z、CL-14B、CL-15Z、CL-15B详图38
CL-16Z、CL-16B、CL-17Z、CL-17B详图39
CB-1～10详图40
LB-1～8详图41

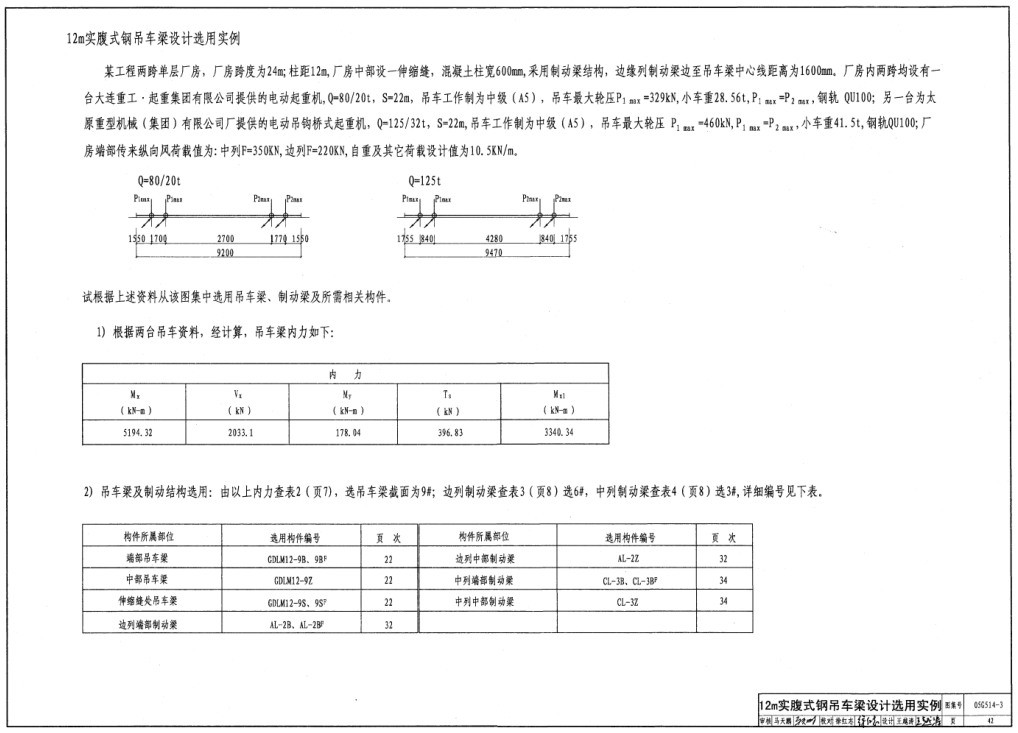

12m实腹式钢吊车梁设计选用实例42
