Windows 7 系统与驱动安装暨固态盘安装和RAID设置教程

准备工具

硬件:
1. 已经可上网的计算机或笔记本
2. 8G左右的U盘
3. 十字螺丝刀 (非必要工具,有需要加装固态盘者才准备)
4. MSATA接口的固态盘 (非必要工具,有需要加装固态盘者才准备)
5. 要安装系统的笔记本一台(这里使用GE60 2PE进行示范)


软件:
1. 安装Windows 7系统的ISO文件,直接至下列连结下载
2. Microsoft的Windows 7 USB/DVD DOWNLOAD TOOL
3. MSI官网的驱动及工具软件

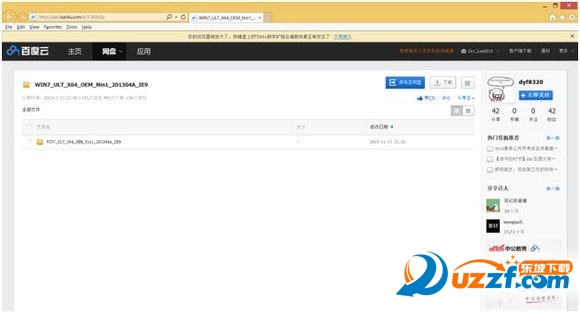

I. Windows7 x64 旗舰版连结(先下载备用)


http://pan.baidu.com/s/1i3E8zSp

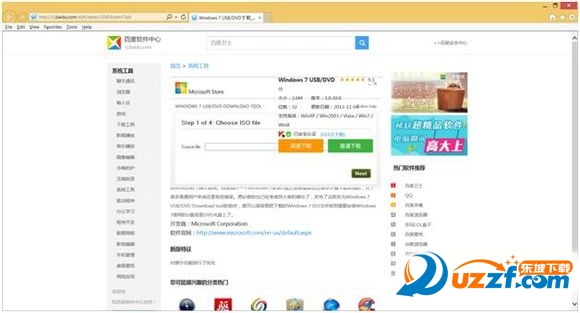

II. Windows 7 USB/DVD DOWNLOAD TOOL
(下载后请先安装在可上网的计算机上并重新启动)


http://rj.baidu.com/soft/detail/20458.html?ald

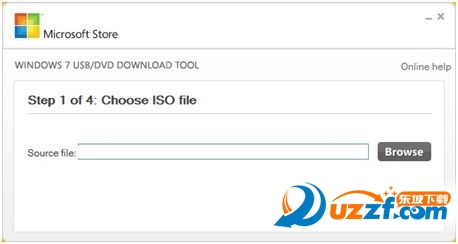

A. 接上事先准备的U盘在可上网的计算机,
执行Windows 7 USB/DVD DOWNLOAD TOOL,选择Browse

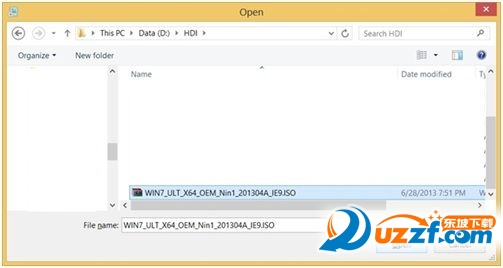

B. 选择到刚刚下载的Windows7 旗舰版ISO档后,按下OPEN

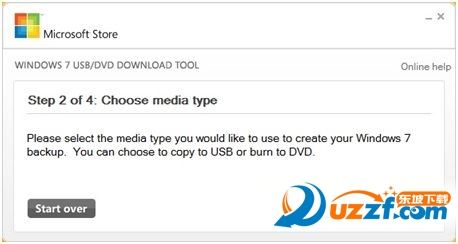

C. 点选USBDevice

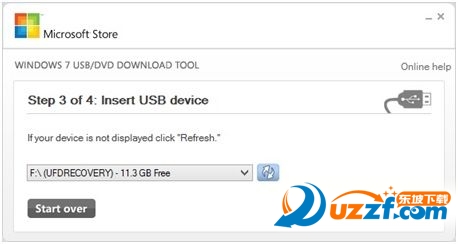

D. 确认装置是你的U盘后,选择Begin Copying

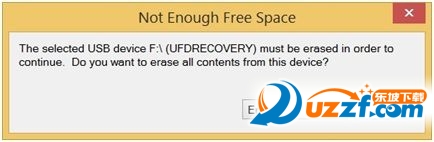

E. 点选Erase USB Device (这里会清空你的U盘,所以先确认U盘里的数据是可以清除的)

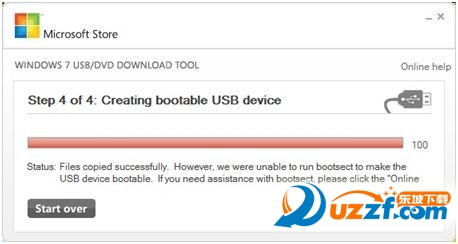

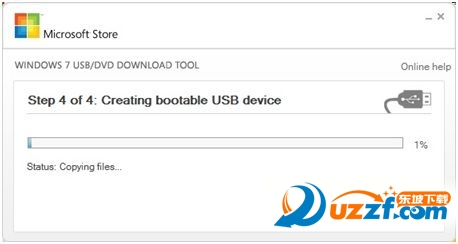

F. 选择Yes 开始进行制作





G. 制作完成后点击X关闭程序,U盘留着备用

III.MSI 驱动及工具下载

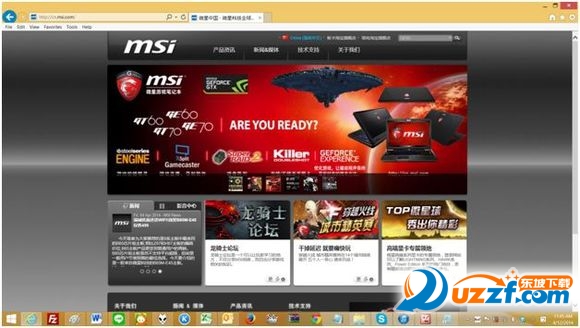

开启浏览器并在右上角输入机种型号,这里示范的是GE60 2PE,
所以我直接输入GE60或是GE60 2PE都可以,然后点击右边的搜寻


http://cn.msi.com/

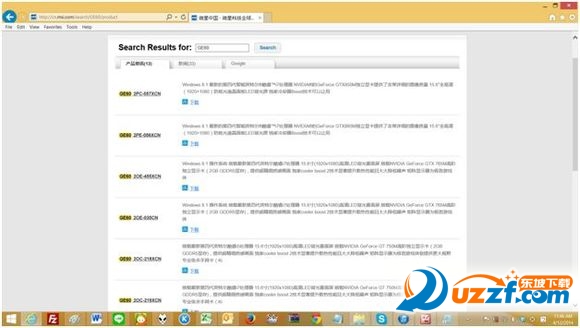

2. 找到GE602PE-***的机种,点击这机种旁边的下载

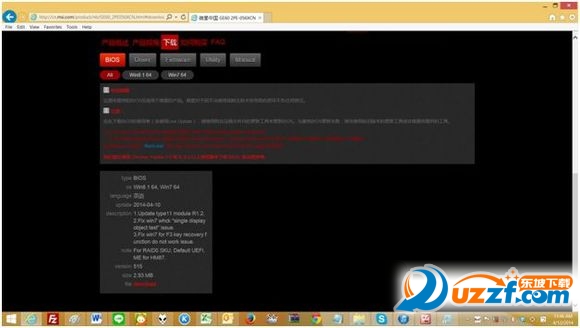

3. 这是进入后往下拉的画面分别有BIOS/Driver(驱动软件)/Firmware/Utility(工具软件)/
Manual(使用者手册),共5个项目,这里只说明驱动与工具软件

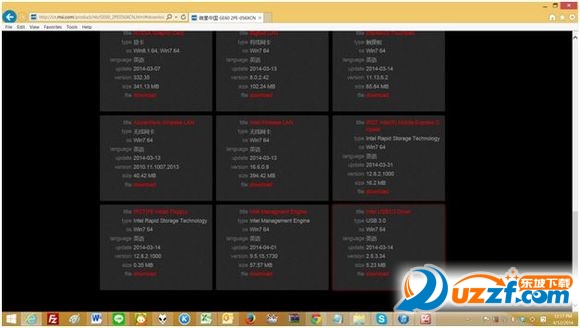

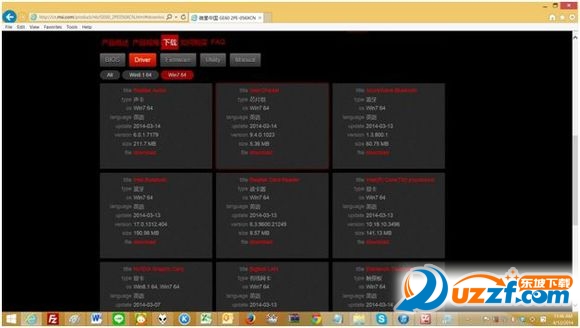

4. 选择Driver(驱动)然后点选 Win7 x64 (如果要安装Win 8.1就选8.1),
再点选要下载的装置的Download进行下载并解压缩,所有驱动都先下载

注1: [IRST(F6Install Floppy): 这可以不需要下载
注2: IRST Intel(R) Mobile Express Chipset: 如果没有组Super RAID也可以不安装

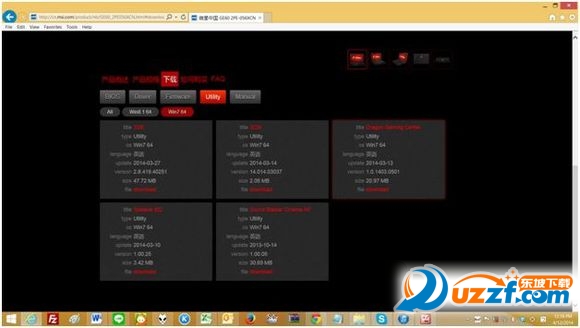

5. 接下来是Utility(工具软件)的下载,一样点击Utility然后点选Win7 x64,
SCM是一定要下载安装,其他软件可以自行考虑是否要安装,
SSE是MSI这次新机种的重点也建议下载安装

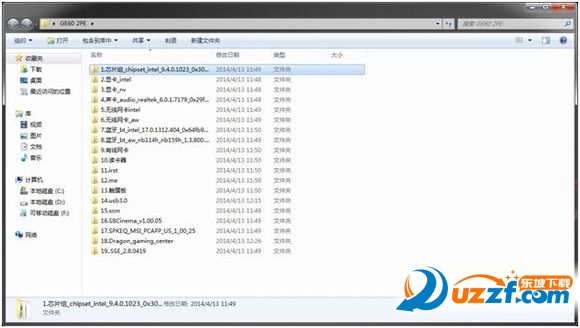

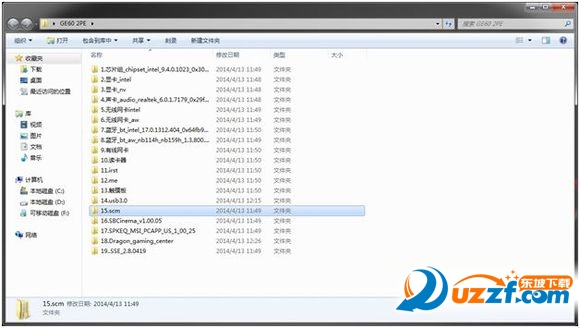

6. 档案解压缩后我会依照顺序变更名称并编上号码以方便寻找及安装,
驱动安装是有顺序的,一般顺序为芯片组 / 集成显卡/独立显卡/音效/无线网卡/蓝牙..
剩余其他装置不限顺序,下图标我的命名方式及编号,工具软件的编号会排在所有
驱动之后,提供给大家参考,处理好之后复制到U盘里备用

固态盘的安装

没有安装固态盘的需求可以略过这个大步骤


1. 移除外接电源及电池

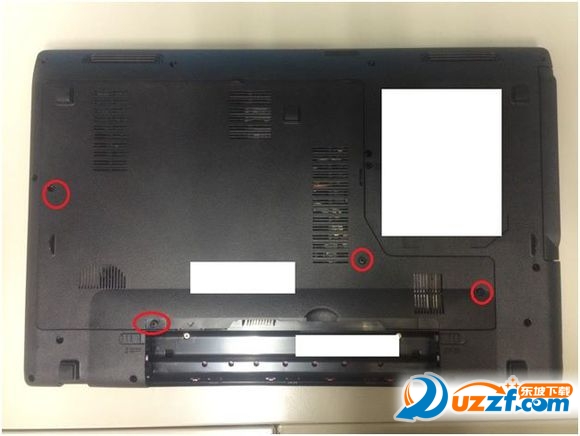

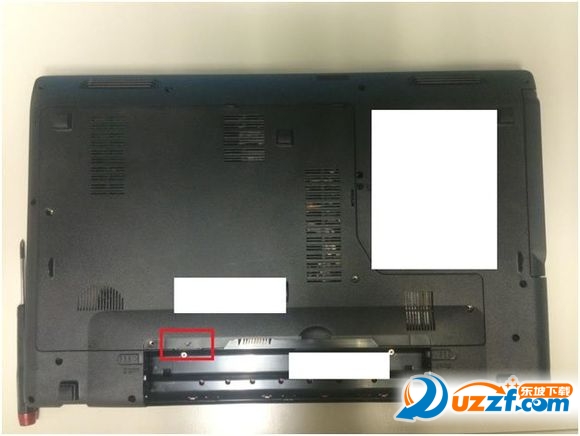

2. 使用十字螺丝刀卸下红色圈选的4颗螺丝

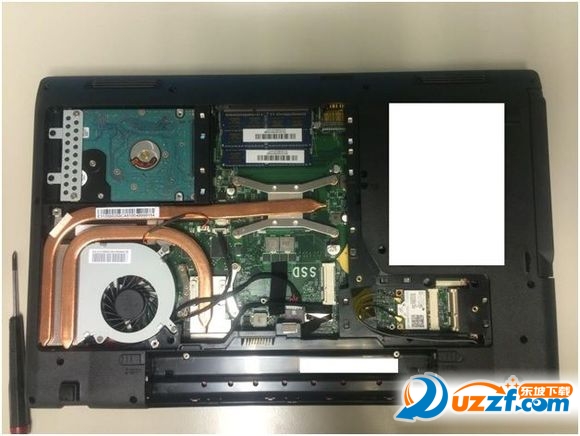

3. 从红色圈选位置的箭头地方往上提起

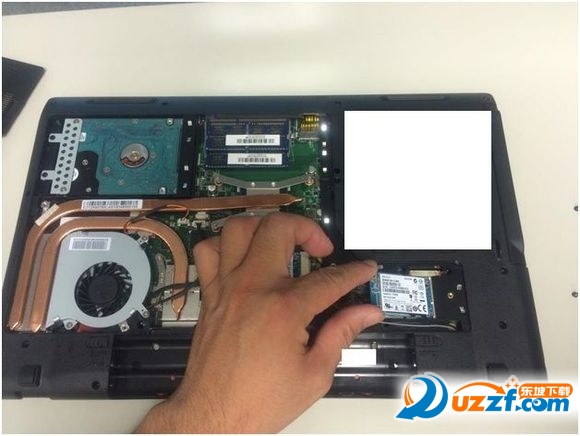

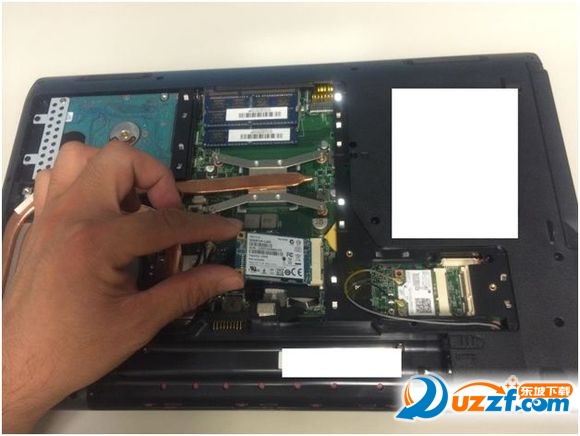

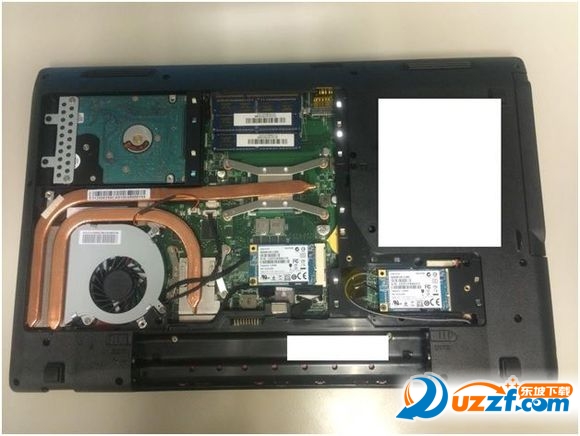

4. 将固态盘以约45度的角度斜插到MSATA的接口,
要看到固态盘的金手指完全接在接口上





5. 往下压并锁上螺丝固定

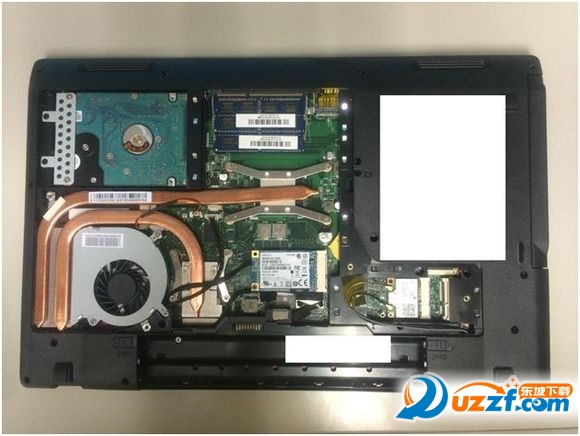

6. 另外一个固态盘也使用相同方式安装

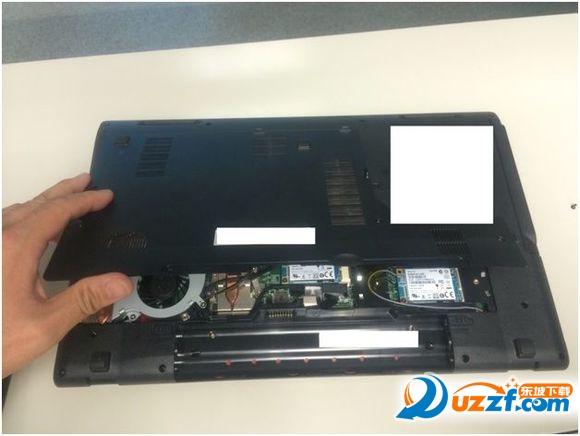

7. 盖板先往前斜插,固定后再往下压,确认卡勾都到位后再将螺丝锁上

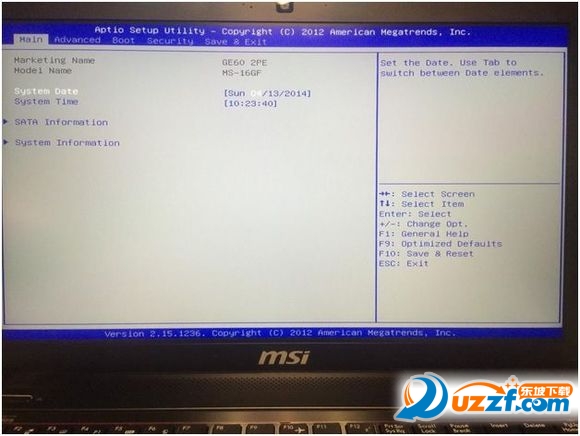

8. 接上电源开机后立刻一直持续按压Del键进入BIOS画面,
这里可以利用上/下/左/右的箭头键进行移动, 回车是确认,ESC是跳离

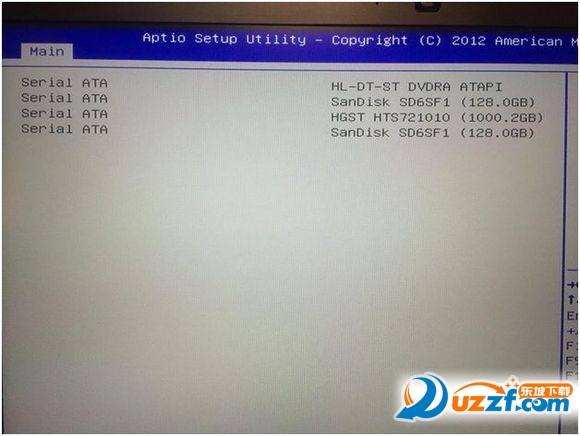

9. 往下移到 SATA Information后按下回车,确认一下安装的固态盘是否都可辨识到,
确认后再按下ESC离开这画面

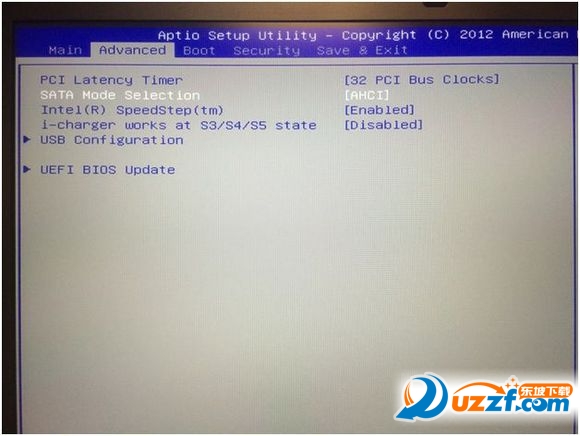

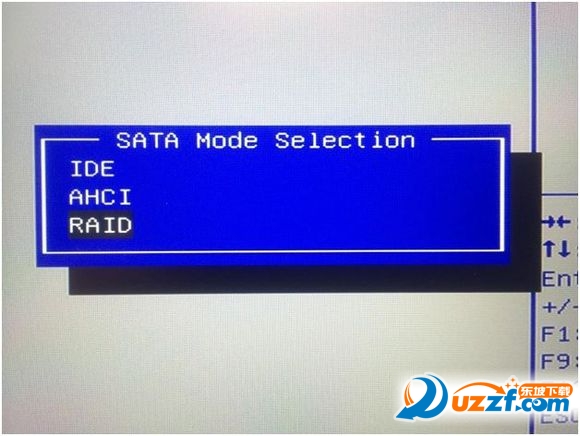

10. 利用左/右键移到Advanced,再利用上/下键,移至SATA Mode Selection 后按下回车





11. 选择RAID后按下回车

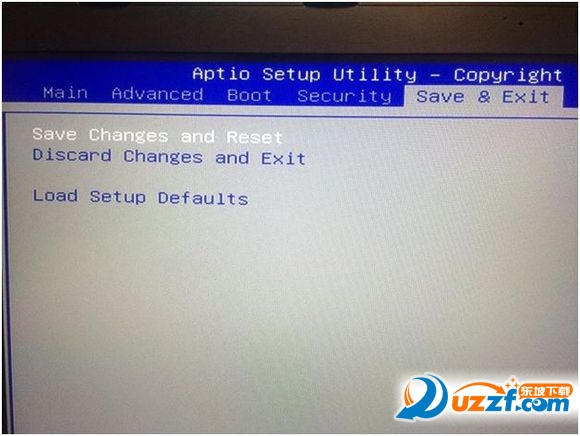

12. 移到Save & Exit 后,选择 Save Changes and Reset离开并重新启动

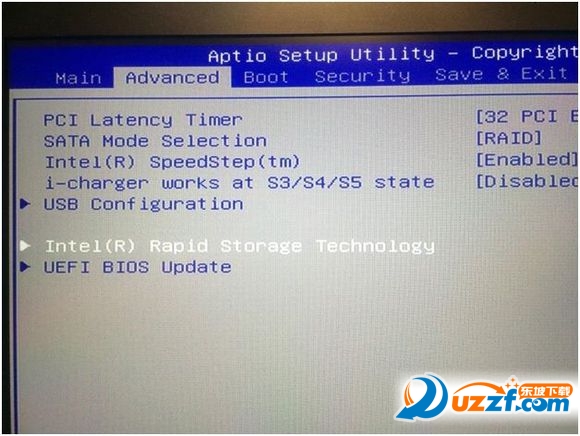

13. 重新启动时再一直按压Del键再进入BIOS画面,利用左/右键移到Advanced,
再往下移至Intel Rapid Storage Technology 后按下回车

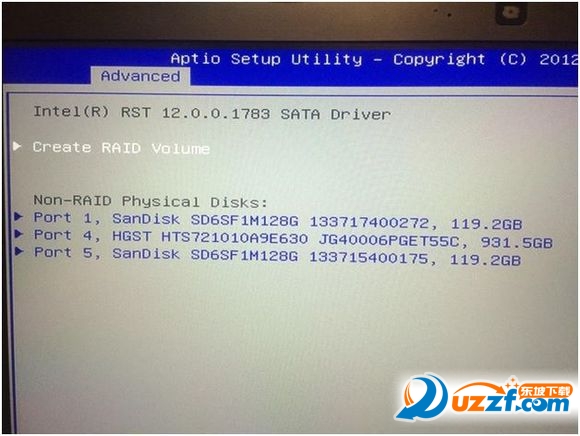

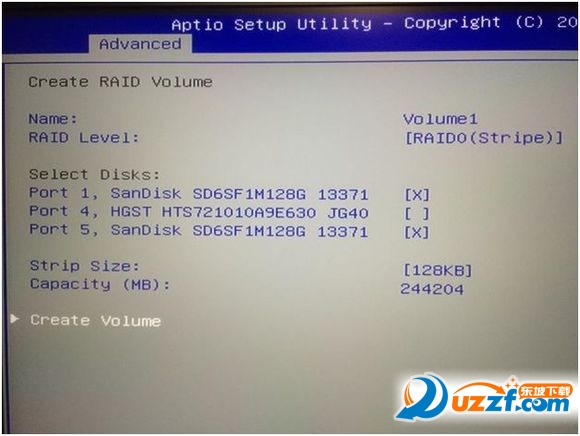

14. 直接按下回车进入Create RAID Volume

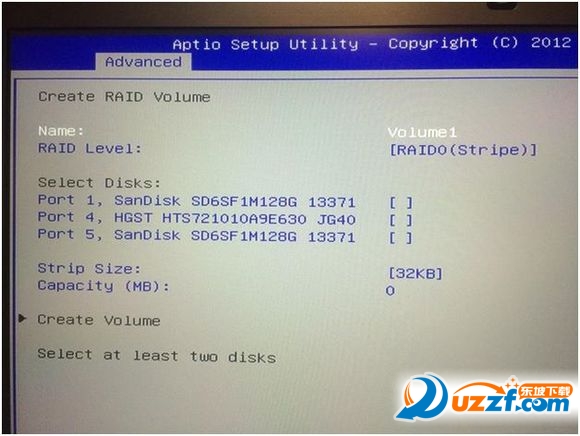

15. 往下移至固态盘Part 1 与Part5 按下回车并选择 x,
再移到Stripsize按下回车并选择到128KB




16. 移至Create Volume 并按下回车完成设置

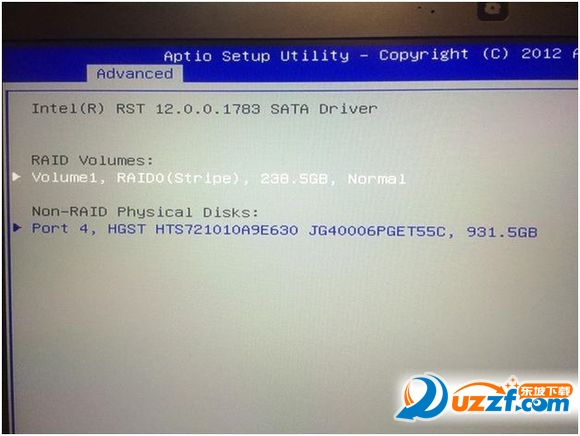

17. 这里可以看到RAID设置后的项目,再按下ESC离开此画面





18. 移到Save & Exit 后选择 Save Changes and Reset离开并重新启动

系统安装

1. 笔记本接上电源开机后立刻一直持续按压Del键进入BIOS画面,
   这里可以利用上/下/左/右的箭头键进行移动, 回车是确认,ESC是跳离

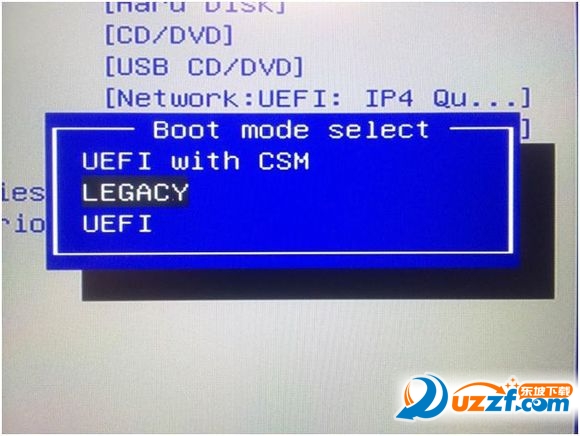

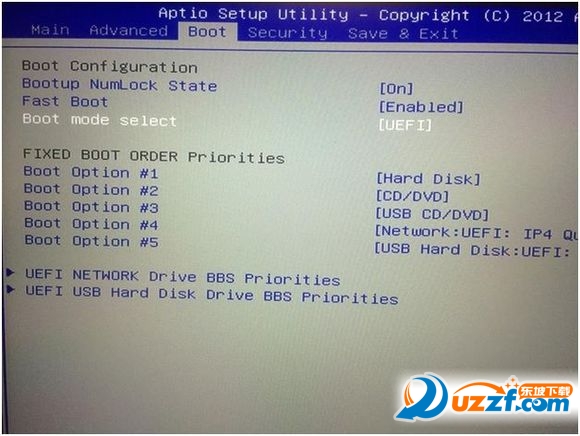

   2. 利用左/右键移至 BOOT后,再利用上/下键移至Boot mode select ,按下回车





   3.利用上/下键移动到LEGACY模式后按下回车

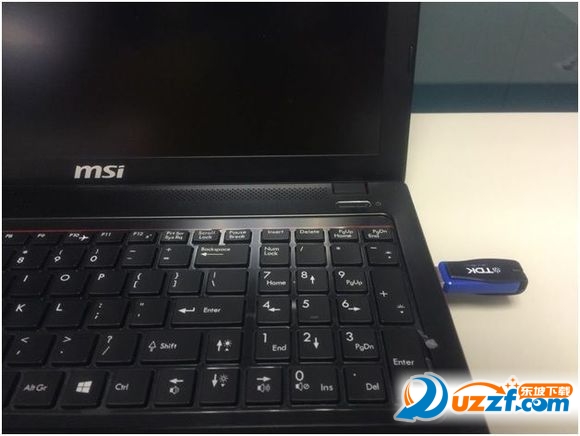

   4. 将要安装系统的U盘,接在USB2.0的接口 (请一定要接在USB2.0的接口)





   5. 左/右键移动至Save & Exit 后选择 Save Changes and Reset离开并重新启动

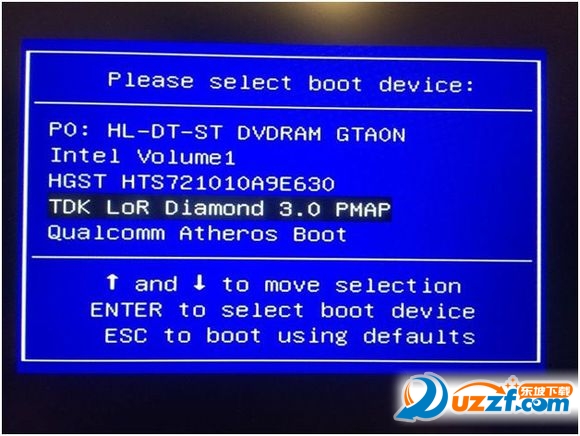

   6. 系统开机时一直按压F11键会出现快速开机选单,利用上/下键选择U盘后,
   按下回车进行开机

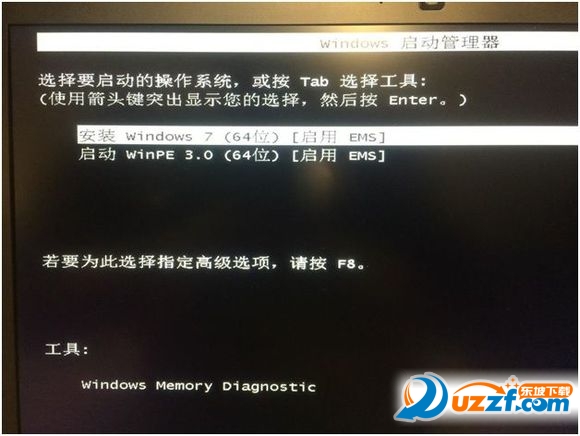

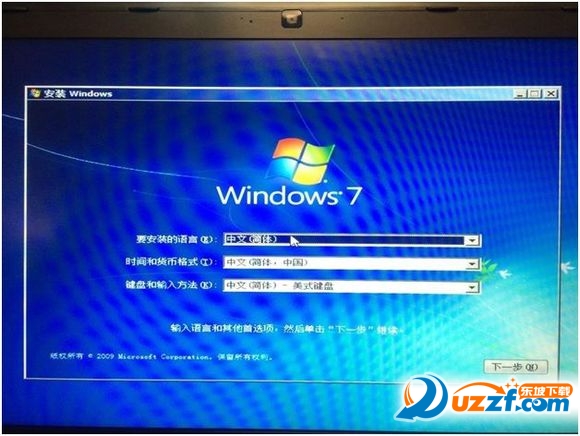

   7. 选择安装WINDOWS 7 按下回车





   8. 点选下一步

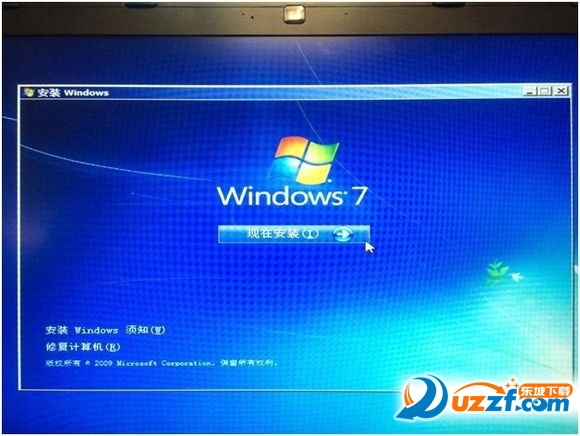

   9. 选择现在安装

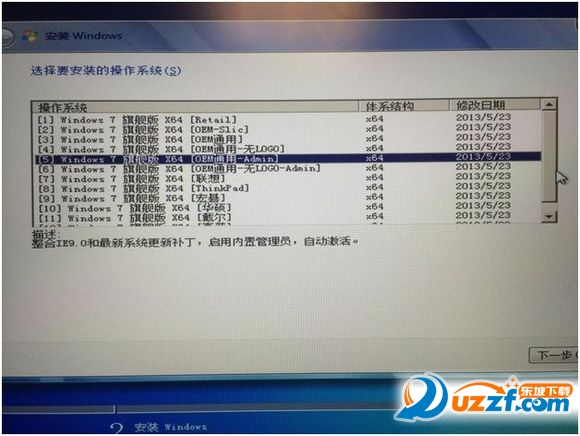

   10. 请选到项目5 [OEM通用-Admin版本]后点击下一步

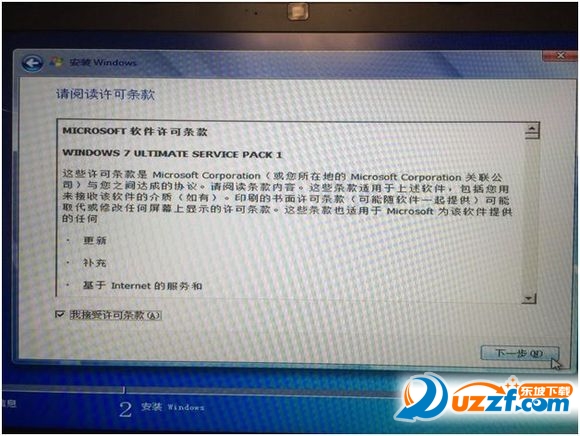

   11. 勾选我接受许可条款后,点选下一步

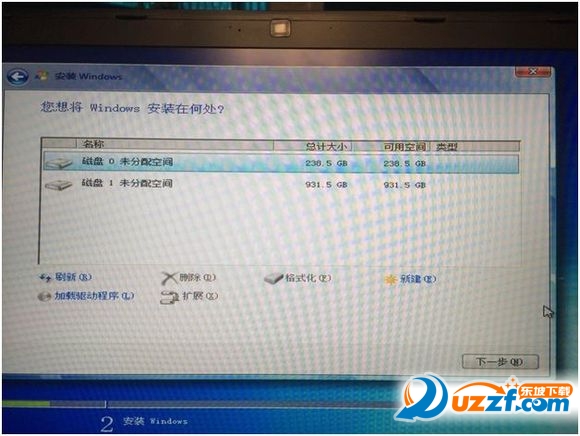

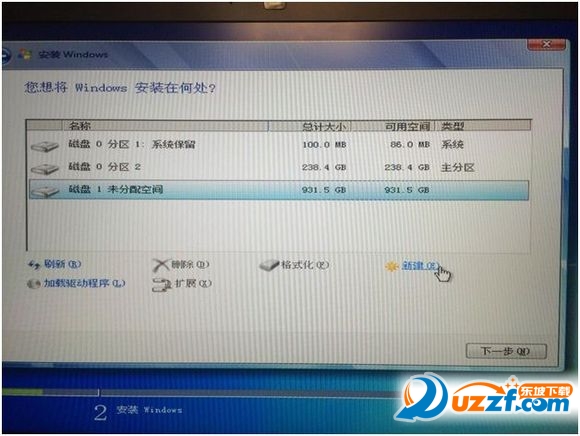

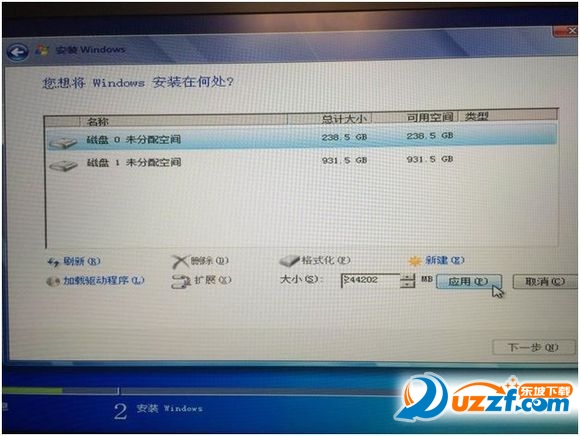

   12. 选择磁盘 0 后,按下新建





   13. 不管安装了多大的固态盘,建议不要分区,直接点选应用

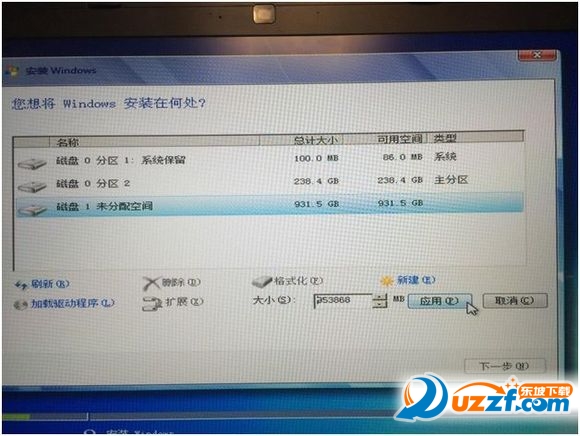

   14. 移至机械硬盘后一样按下新建





   15. 机械盘可以分区,依个人喜好进行分区,个人我不喜欢分太多区,所以直接选应用

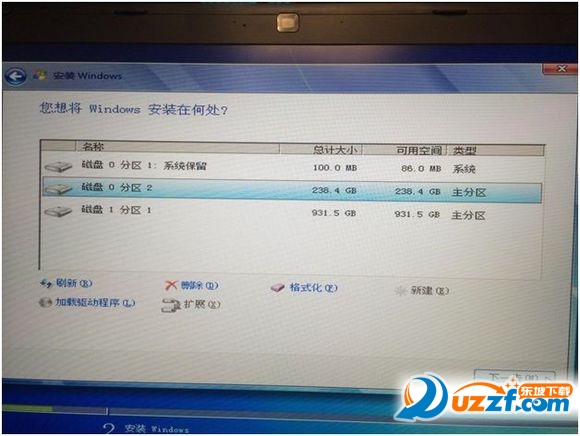

   16. 选择磁盘0的分区 2 后,点击下一步
   (如果只有安装一颗硬盘,新建之后一样选择分区2的位置进行安装)

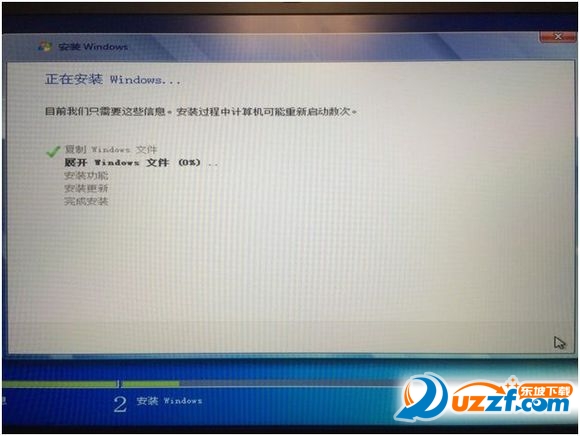

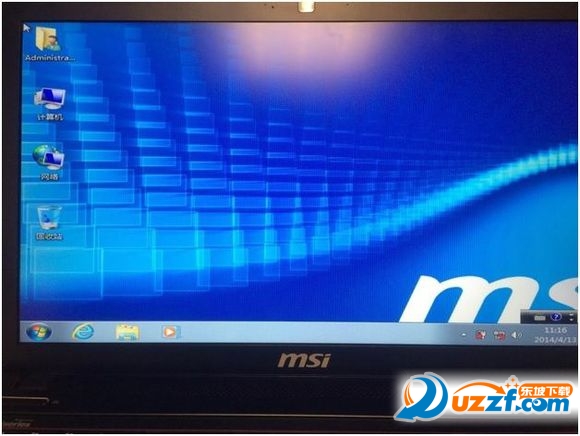

   17. 开始安装系统,安装后系统会自动重新启动即完成Windows 7系统的安装






驱动与工具安装

接下来要进行驱动与工具的安装,这部分应该没有太大的困难,
只要点选执行档后下一步、下一步的选择就可以了,
驱动程序的安装请依照顺序芯片组 / 集成显卡/独立显卡/音效/无线网卡/蓝牙…等装置
进行安装到第14项,所有驱动安装后请重新启动

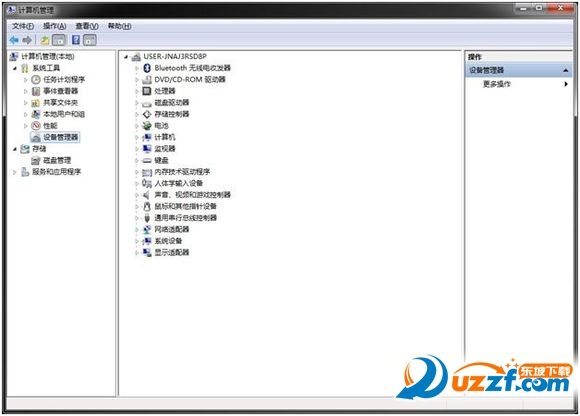

进入系统后请开启设备管理员,确认所有的装置都已经正常安装





开始安装工具软件,一样依序点击执行档进行安装,
这里要特别提出说明Sound Blaster Cinema AP一定要在Speaker EQ之前先安装,
另外SpeakerEQ安装时,鼠标只会转一下就恢复指标的形状就已经安装完成,
不会有任何提示,这是正常的不是你的档案或系统有问题,
一样安装完所有工具后请重新启动,即完成驱动与工具的安装

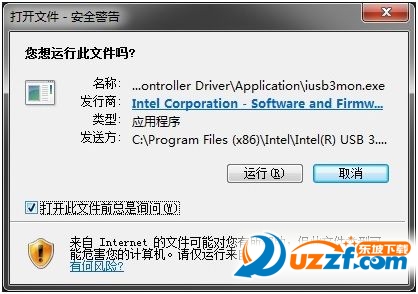

这里另外提出来说明,驱动安装后重新启动会看到下图这画面,
请将打开此文件前总是询问的项目勾选取消后点选运行即可,
下次开机就不会再出现了

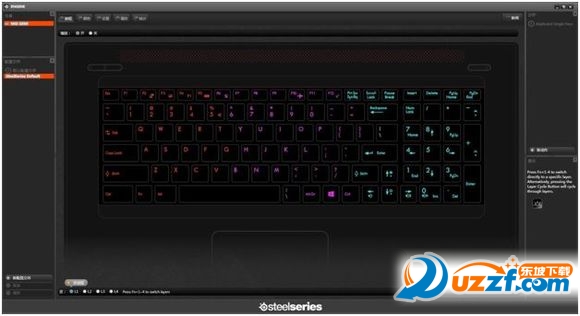

[补充说明SSE语言切换]


最后进行SSE的语言变更,如果你的机种没有SSE功能可以忽略以下的说明.

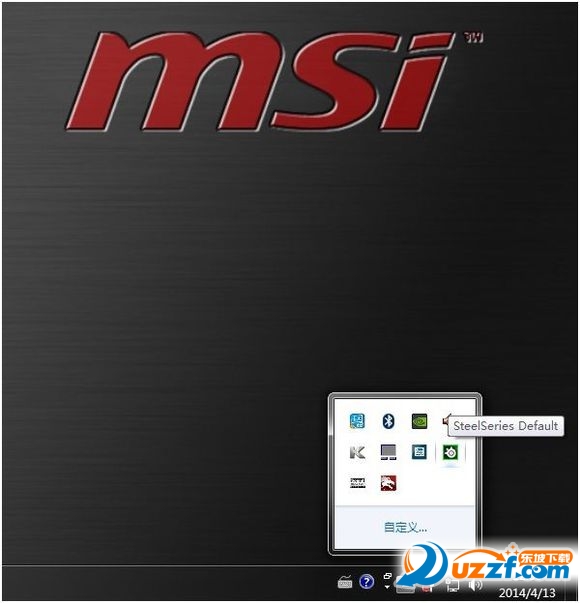

1. 鼠标移至右下角的任务栏中的SteelSeries Default

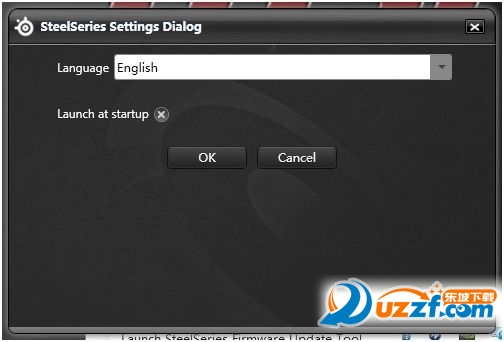

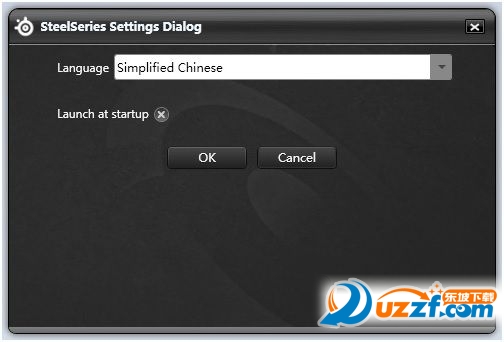

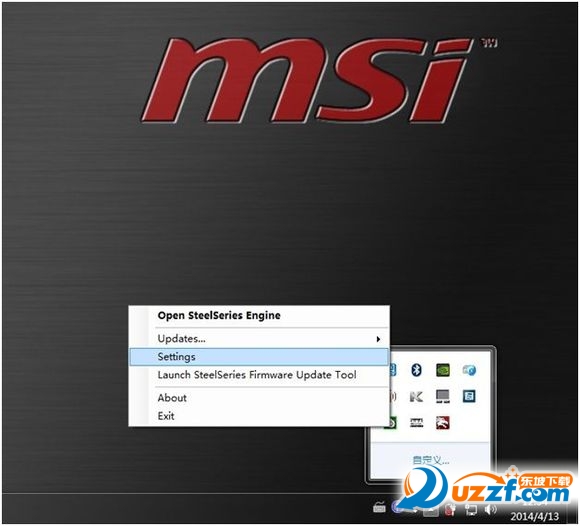

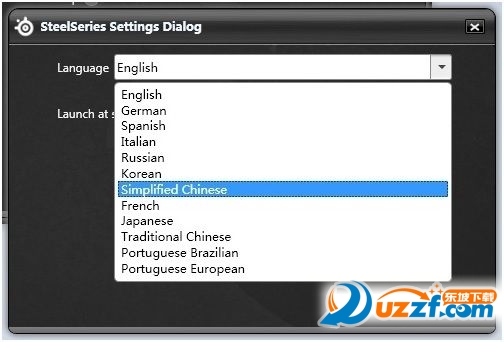

2. 按下鼠标的右键,选择Settings后会出现语言变更的选单








3. 往下拉开选单,选择到Simplified Chinese





4. 按下OK 后再开启SSE就会出现简中的语系即完成SSE的语言变更
