技嘉GA-Z97-HD3P主板使用说明书pdf格式

技嘉GA-Z97-HD3P主板支持 Intel® 第4代/第5代Core™ 处理器，采用极致多显卡输出配置，高传真音效芯片，LED酷炫光音效噪声干扰阻隔设计，让用户获得更多畅快体验。以下文档是技嘉GA-Z97-HD3P和GA-H97-HD3P使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-Z97（H97）-HD3P使用手册目录

GA-Z97-HD3P/GA-H97-HD3P主板配置图...................................................................4

GA-Z97-HD3P/GA-H97-HD3P主板功能框图 ..............................................................5

第一章 硬件安装 .......................................................................................................6

1-1  安装前的注意事项 .........................................................................................6

1-2  网卡驱动程序下载 .........................................................................................7

1-3  产品规格 ..........................................................................................................8

1-4  安装中央处理器 ............................................................................................11

1-5  安装内存条 .....................................................................................................11

1-6  安装扩展卡 ....................................................................................................12

1-7  后方设备插座介绍 .......................................................................................12

1-8  插座及跳线介绍 ...........................................................................................14

第二章 BIOS 程序设置 ............................................................................................21

2-1  开机画面 ........................................................................................................21

2-2  M.I.T. (频率/电压控制) ..................................................................................22

2-3  System Information (系统信息) ......................................................................27

2-4  BIOS Features (BIOS功能设定) .....................................................................28

2-5  Peripherals (集成外设) ...................................................................................31

2-6  Power Management (省电功能设定) ............................................................33

2-7  Save & Exit (储存设定值并结束设定程序) ...............................................35

第三章 附录 ..............................................................................................................36

3-1  构建SATA硬盘................................................................................................36

3-2  驱动程序安装 ................................................................................................38

管理声明 ..................................................................................................................39

技嘉主板售后服务及质量保证卡 .......................................................................43

技嘉科技全球服务网.............................................................................................44

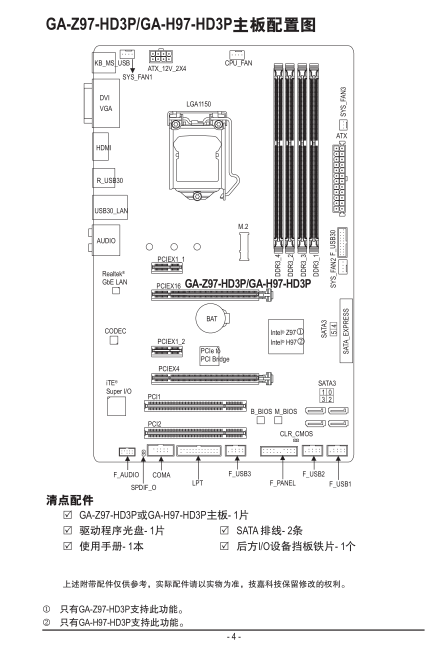

技嘉GA-Z97（H97）-HD3P使用手册——主板配置图

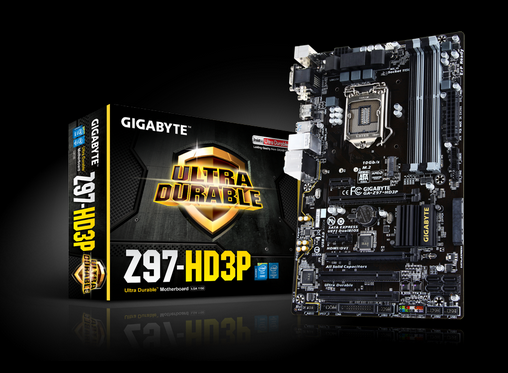

技嘉GA-Z97-HD3P规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® Z97 高速芯片组

内存

4个DDR3 DIMM插槽，最高支持到32 GB

* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200@60 Hz的分辨率

1个DVI-D插座，可支持至最高1920x1200@60 Hz的分辨率

* 此DVI-D插座不支持转接为D-Sub的功能。

1个HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率

* 支持HDMI 1.4a版本。

最多可支持三屏幕同时输出

支持最大共享显示内存至 512MB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

支持S/PDIF输出

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
