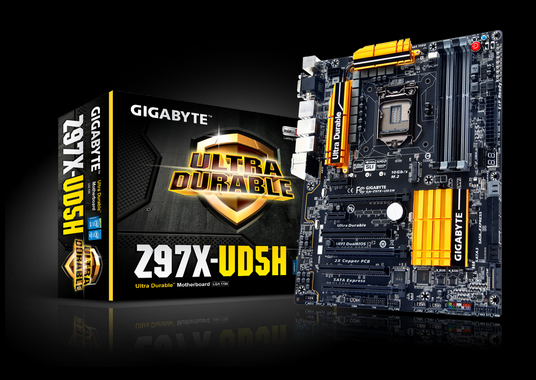

技嘉GA-Z97X-UD5H主板使用说明书pdf格式

技嘉GA-Z97X-UD5H支持 Intel® 第4代/第5代Core™ 处理器，数字CPU供电设计，LED 酷炫光音效噪声干扰阻隔设计。以下文档是技嘉GA-Z97X-UD5H使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-Z97X-UD5H使用手册目录

清点配件 .......................................................................................................................6

选购配件 .......................................................................................................................6

GA-Z97X-UD5H主板配置图 .........................................................................................7

GA-Z97X-UD5H主板功能框图 ....................................................................................8

第一章 硬件安装 .......................................................................................................9

1-1  安装前的注意事项 .........................................................................................9

1-2  网卡驱动程序下载 .......................................................................................10

1-3  产品规格 .........................................................................................................11

1-4  安装中央处理器及散热风扇 .....................................................................14

1-4-1  安装中央处理器(CPU) .......................................................................................14

1-4-2  安装散热风扇 .....................................................................................................16

1-5  安装内存条 ....................................................................................................17

1-5-1  双通道内存技术 .................................................................................................17

1-5-2  安装内存条 ..........................................................................................................18

1-6  安装扩展卡 ....................................................................................................19

1-7  构建AMD CrossFire ™ /NVIDIA ® SLI ™ 系统 .......................................................20

1-8  后窗IO接口介绍 ............................................................................................21

1-9  内建按钮、切换器及指示灯 .....................................................................23

1-10 插座及跳线介绍 ...........................................................................................25

第二章 BIOS 程序设置 ............................................................................................36

2-1  开机画面 ........................................................................................................37

2-2  BIOS设定程序主画面 ...................................................................................38

2-3  M.I.T. (频率/电压控制) ..................................................................................41

2-4  System Information (系统信息) ......................................................................53

2-5  BIOS Features (BIOS功能设定) .....................................................................54

2-6  Peripherals (集成外设) ...................................................................................58

2-7  Power Management (省电功能设定) ............................................................63

2-8  Save & Exit (储存设定值并结束设定程序) ...............................................65

第三章 构建SATA硬盘 ............................................................................................66

3-1  设定Intel ® Z97 SATA控制器模式 ..................................................................66

3-2  设定Marvell ® 88SE9172 SATA控制器模式 ..................................................78

3-3  安装SATA RAID/AHCI驱动程序及操作系统 ..............................................83

第四章 驱动程序安装 ............................................................................................90

4-1  Chipset Drivers (芯片组驱动程序) ...............................................................90

4-2  Application Software (软件应用程序) ...........................................................91

4-3  Information (信息清单) ...................................................................................91

第五章 独特功能介绍 ............................................................................................92

5-1  BIOS更新方法介绍 .......................................................................................92

5-1-1  如何使用Q-Flash (BIOS快速刷新)更新BIOS ..................................................92

5-1-2  如何使用@BIOS (BIOS 在线更新)更新BIOS ..................................................95

5-2  APP Center (应用中心) ..................................................................................96

5-2-1  EasyTune................................................................................................................97

5-2-2  System Information Viewer .....................................................................................98

5-2-3  EZ Setup .................................................................................................................99

5-2-4  Fast Boot ..............................................................................................................104

5-2-5  Smart TimeLock ....................................................................................................105

5-2-6  Smart Recovery 2 (智能恢复2) ..........................................................................106

5-2-7  USB Blocker .........................................................................................................108

5-2-8  Smart Switch ........................................................................................................109

第六章 附录 ............................................................................................................110

6-1  Qualcomm ® Atheros Killer Network Manager ..................................................110

6-2  音频输入/输出设定介绍 ............................................................................111

6-2-1  2 / 4 / 5.1 / 7.1声道介绍 .....................................................................................111

6-2-2  板载数字音频输出设定 ..................................................................................113

6-2-3  麦克风录音设定 ...............................................................................................114

6-2-4  录音机使用介绍 ...............................................................................................116

6-3  疑难排解 .......................................................................................................117

6-3-1  问题集 ................................................................................................................117

6-3-2  故障排除 ............................................................................................................118

6-4  除错灯号代码说明 .....................................................................................120

管理声明 ................................................................................................................124

技嘉主板售后服务及质量保证卡 .....................................................................126

技嘉科技全球服务网...........................................................................................127

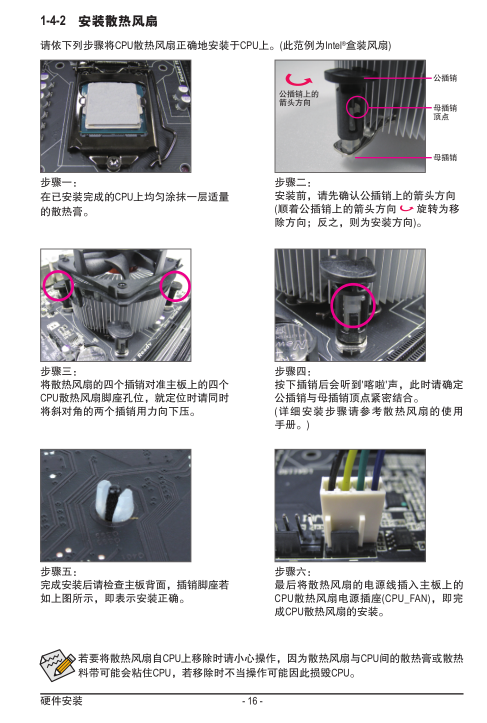

技嘉GA-Z97X-UD5H使用手册——安装散热风扇

技嘉GA-Z97X-UD5H规格参数

中央处理器(CPU)

支持LGA1150插槽处理器： Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® Z97 高速芯片组

内存

4个DDR3 DIMM插槽，最高支持到32 GB

* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200@60Hz的分辨率

1个DVI-D插座，可支持至最高1920x1200@60Hz的分辨率

* 此DVI-D插座不支持转接为D-Sub的功能。

1个HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率

* 支持HDMI 1.4a版本。

最多可支持三屏幕同时输出

支持最大共享显示内存至 512MB

音效

内建Realtek® ALC1150芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

支持S/PDIF输出

网络

内建1个Qualcomm® Atheros Killer E2201网络芯片(10/100/1000 Mbit) (LAN1)

内建1个Intel® GbE网络芯片(10/100/1000 Mbit) (LAN2)

* 内建网络不支持线路汇整功能(Teaming)。
