TL-SL5428多机型安装使用说明书pdf格式

TL-SL5428是一款24+4G千兆二层全网管交换机，拥有24个10/100M自适应RJ45端口，支持多种生成树协议，提供Web网管、CLI命令行、SNMP等多种管理方式，支持SSL、SSH安全管理。以下文档是TL-SL5428/TL-SG3424，TL-SG3216/TL-SG3109，TL-SL3452/TL-SL3428安装手册，有需要的朋友可立即下载此文档。

温馨提示：

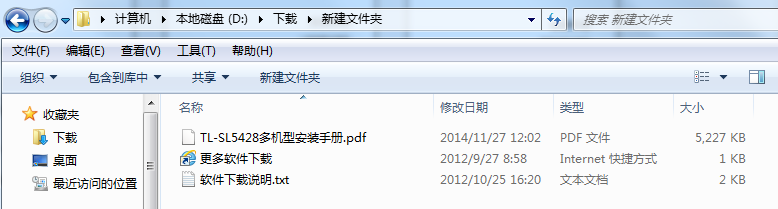

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

TL-SL5428多机型安装手册目录

第1章 产品介绍 —————————— 01

1.1产品简介 ....................................................................01

1.2产品外观 ....................................................................01

第2章 产品安装 —————————— 07

2.1物品清单 ....................................................................07

2.2安装注意事项 ...........................................................07

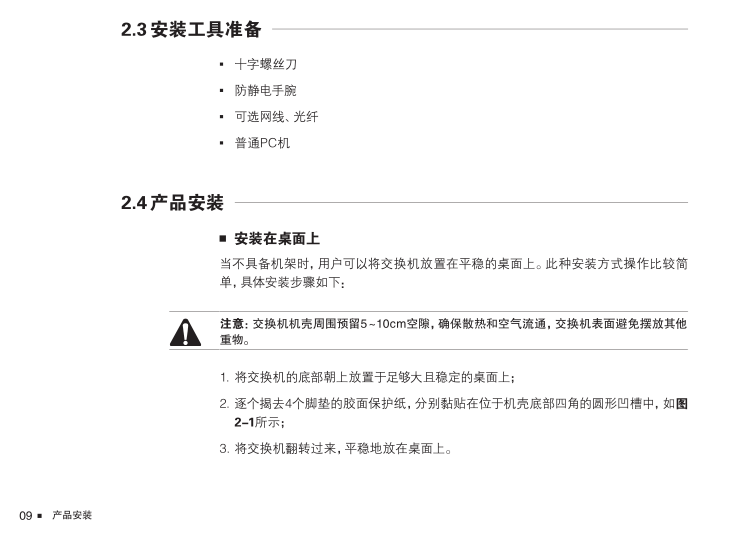

2.3安装工具准备 ...........................................................09

2.4产品安装 ....................................................................09

第3章 硬件连接 —————————— 11

3.1连接至RJ45端口 ......................................................11

3.2连接SFP端口 .............................................................11

3.3连接Console接口 ....................................................12

3.4连接电源线 ................................................................13

3.5设备初始化 ................................................................13

3.6安装后检查 ................................................................13

第4章 搭建配置环境 ———————— 14

4.1通过Console口进行本地登录 ............................14

4.2使用WEB界面前所需的配置 ..............................16

附录A 常见故障处理 ———————— 17

附录B 技术参数规格 ———————— 18

TL-SL5428多机型安装工具以及安装方法介绍

TL-SL5428规格参数

网络标准
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab 、IEEE 802.3x、IEEE 802.1X、IEEE 802.1q 、IEEE 802.1p、IEEE 802.1s、IEEE 802.1d 、IEEE 802.1w、IEEE 802.3ad、IEEE 802.1v
端口
24个10/100Mbps RJ45 端口
4个10/100/1000Mbps RJ45 端口
2个共享的千兆SFP光纤口
1个Console口
指示灯
每端口具有1个Link/Ack 、Speed指示灯
每设备具有1个Power、System指示灯
性能
存储转发
支持1.28Gbps的背板带宽
支持8K的MAC地址表深度
使用环境
工作温度：0℃～40℃
存储温度：-40℃～70℃
工作湿度：10%～90% RH不凝结
存储湿度：5%～90% RH不凝结
输入电源
100－240V～ 50/60Hz
外形尺寸（L×W×H）
440mm×260mm×44mm
