技嘉GA-J1900M-D2P主板使用说明书pdf格式

技嘉GA-J1900M-D2P内建Intel® Celeron™ J1900 (2.0 GHz) 四核心处理器，支持双通道 DDR3/-L UDIMM 插槽。以下文档是技嘉GA-J1900M-D2P和GA-J1800M-D2P使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-J1900M-D2P使用手册目录

GA-J1800M-D2P/GA-J1900M-D2P主板配置图 ...........................................................4

GA-J1800M-D2P/GA-J1900M-D2P主板功能框图.......................................................5

第一章 硬件安装 .......................................................................................................6

1-1安装前的注意事项 .........................................................................................6

1-2网卡驱动程序下载 .........................................................................................7

1-3产品规格 ..........................................................................................................8

1-4安装内存条 ....................................................................................................10

1-5安装扩展卡 ....................................................................................................10

1-6后方设备插座介绍 .......................................................................................10

1-7插座及跳线介绍 ...........................................................................................12

第二章 BIOS 程序设置 ............................................................................................17

2-1开机画面 ........................................................................................................17

2-2Main (主画面) ..................................................................................................18

2-3Advanced (进阶设定) .....................................................................................19

2-4Chipset (芯片组选单) ....................................................................................23

2-5Security (密码设定) ........................................................................................24

2-6Boot (开机设定) ..............................................................................................25

2-7Save & Exit (储存设定值并结束设定程序) ...............................................27

第三章 附录 ..............................................................................................................28

驱动程序安装 ..........................................................................................................28

管理声明 ..................................................................................................................29

技嘉主板售后服务及质量保证卡 .......................................................................31

技嘉科技全球服务网.............................................................................................32

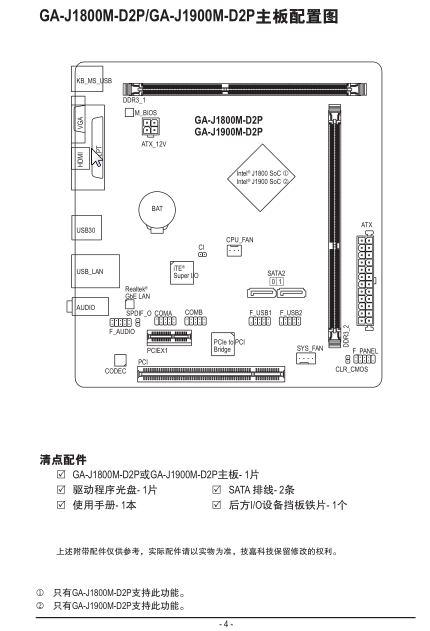

技嘉GA-J1900M-D2P主板配置图

技嘉GA-J1900M-D2P规格参数

中央处理器(CPU)

内建Intel® Quad-Core Celeron® J1900 (2.0 GHz) 系统单芯片(SoC)

* 请勿自行拆解主板内建的SoC及其散热片，以避免造成损坏。

2MB高速缓存

内存

2个DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3/-L 1333 MHz

支持non-ECC内存

显示功能

内建于SoC：

1个D-Sub插座，可支持至最高2560x1600的分辨率

1个HDMI插座，可支持至最高1920x1080的分辨率

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

*若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

支持S/PDIF输出

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
