技嘉GA-H81M-S2H主板使用说明书(英文版)pdf格式

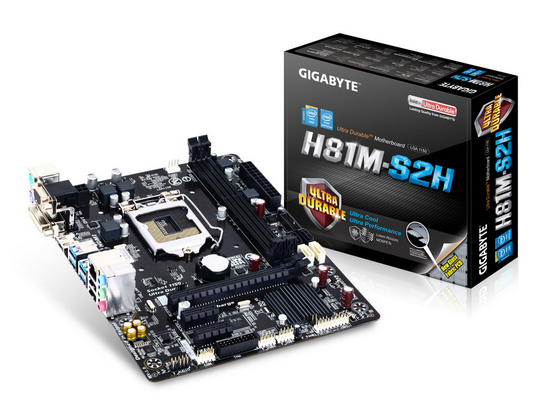

技嘉GA-H81M-S2H支持Intel® 第4代Core™处理器，内建HDMI, D-SUB接头于后窗背板，CPU电源模块为固态电容设计。以下文档是技嘉GA-H81M-S2H使用手册，为英文版本，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-H81M-S2H使用手册目录

GA-H81M-S2H Motherboard Layout ...............................................................................4

GA-H81M-S2H Motherboard Block Diagram ...................................................................5

Chapter 1 Hardware Installation .....................................................................................6

1-1Installation Precautions ....................................................................................6

1-2Product Specifications ......................................................................................7

1-3Installing the CPU ............................................................................................9

1-4Installing the Memory .......................................................................................9

1-5Installing an Expansion Card .........................................................................10

1-6Back Panel Connectors ..................................................................................10

1-7Internal Connectors ........................................................................................12

Chapter 2 BIOS Setup ..................................................................................................18

2-1Startup Screen ...............................................................................................18

2-2M.I.T. ..............................................................................................................19

2-3System Information ........................................................................................23

2-4BIOS Features ...............................................................................................24

2-5Peripherals .....................................................................................................27

2-6Power Management .......................................................................................29

2-7Save & Exit .....................................................................................................30

Chapter 3 Appendix ......................................................................................................31

Drivers Installation .....................................................................................................31

Regulatory Statements ..............................................................................................32

Contact Us ................................................................................................................36

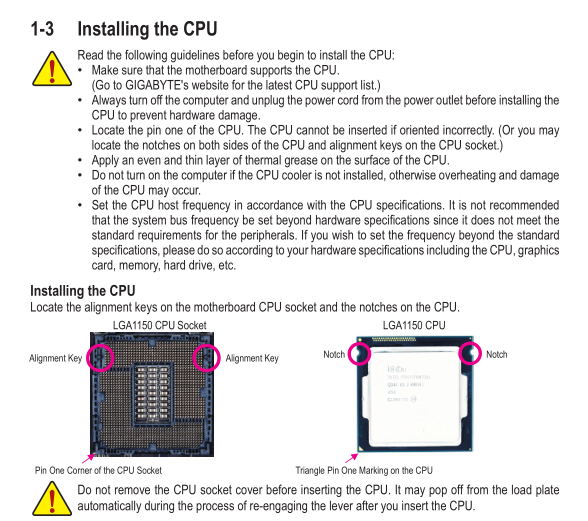

技嘉GA-H81M-S2H使用手册——安装CPU

技嘉GA-H81M-S2H规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

(详细支持列表请参考 "CPU 支持列表")

芯片组

Intel® H81 高速芯片组

内存

2个 DDR3 DIMM插槽，最高支持到16 GB

* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

1个DVI-D插座，可支持至最高1920x1200的分辨率

* 此DVI-D插座不支持转接为D-Sub的功能。

1个HDMI插座，可支持至最高4096x2160的分辨率

* 支持HDMI 1.4a版本。

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
