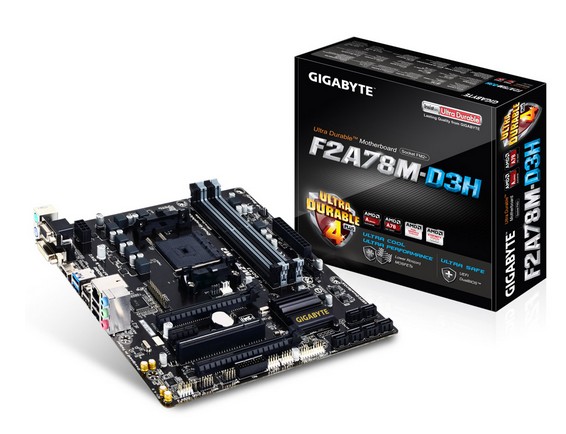

技嘉GA-F2A78M-D3H主板使用说明书pdf格式

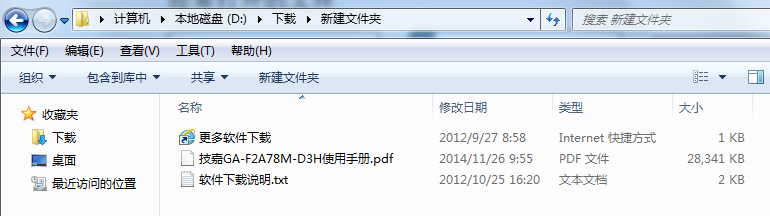

技嘉GA-F2A78M-D3H支持AMD FM2+/FM2 A系列处理器，持2way CrossFire™多重显示技术，HDMI/Dual-link DVI/D-sub端口，以支持多重三屏幕同时输出。以下文档是技嘉GA-F2A78M-D3H使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-F2A78M-D3H使用手册目录

清点配件 .......................................................................................................................6

选购配件 .......................................................................................................................6

GA-F2A78M-D3H主板配置图 ......................................................................................7

GA-F2A78M-D3H主板功能框图 ..................................................................................8

第一章 硬件安装 .......................................................................................................9

1-1安装前的注意事项 .........................................................................................9

1-2网卡驱动程序下载 .......................................................................................10

1-3产品规格 .........................................................................................................11

1-4安装处理器 ....................................................................................................14

1-4-1安装处理器(APU) ................................................................................................14

1-4-2安装散热风扇 .....................................................................................................16

1-5安装内存条 ....................................................................................................17

1-5-1双通道内存技术 .................................................................................................17

1-5-2安装内存条 ..........................................................................................................18

1-6安装扩展卡 ....................................................................................................19

1-7构建AMD Dual Graphics 系统 ........................................................................20

1-8后方设备插座介绍 .......................................................................................21

1-9插座及跳线介绍 ...........................................................................................23

第二章 BIOS 程序设置 ............................................................................................33

2-1开机画面 ........................................................................................................34

2-2BIOS设定程序主画面 ...................................................................................35

2-3M.I.T. (频率/电压控制) ..................................................................................37

2-4System Information (系统信息) ......................................................................45

2-5BIOS Features (BIOS功能设定) .....................................................................46

2-6Peripherals (集成外设) ...................................................................................50

2-7Power Management (省电功能设定) ............................................................54

2-8Save & Exit (储存设定值并结束设定程序) ...............................................56

第三章 构建SATA硬盘 ............................................................................................57

3-1设定SATA控制器模式 ..................................................................................57

3-2安装SATA RAID/AHCI驱动程序及操作系统 ..............................................66

第四章 驱动程序安装 ............................................................................................71

4-1芯片组驱动程序 ...........................................................................................71

4-2软件应用程序 ................................................................................................72

4-3技术支持(说明) .............................................................................................72

4-4与技嘉联系 ....................................................................................................73

4-5系统信息 ........................................................................................................73

4-6Download Center (下载中心) .........................................................................74

第五章 独特功能介绍 ............................................................................................75

5-1BIOS更新方法介绍 .......................................................................................75

5-1-1如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................75

5-1-2如何使用@BIOS (BIOS 在线更新)更新BIOS ..................................................78

5-2EasyTune 6介绍 ..............................................................................................79

5-3Smart Recovery 2 (智能恢复2) ......................................................................80

第六章 附录 ..............................................................................................................83

6-1音频输入/输出设定介绍 .............................................................................83

6-1-12 / 4 / 5.1 / 7.1声道介绍 .......................................................................................83

6-1-2S/PDIF输出设定 ..................................................................................................85

6-1-3麦克风录音设定 .................................................................................................86

6-2-4录音机使用介绍 .................................................................................................88

6-2疑难排解 ........................................................................................................89

6-2-1问题集 ..................................................................................................................89

6-2-2故障排除 ..............................................................................................................90

管理声明 ..................................................................................................................92

技嘉主板售后服务及质量保证卡 .......................................................................94

技嘉科技全球服务网.............................................................................................95

技嘉GA-F2A78M-D3H规格参数

APU

FM2+ 插槽:

支持AMD A系列处理器

支持AMD Athlon™系列处理器

芯片组

AMD A78

内存

4个1.5V DDR3 DIMM插槽，最高支持到64 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

*若要支持最大系统内存容量至64 GB，需使用16 GB (或以上)的内存模块。当此类型的内存上巿后，技嘉将更新网站上的内存支持列表。

支持双信道内存技术

支持DDR3 2400(OC)/2133/1866/1600/1333 MHz

支持AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)内存

(详细支持列表请参考 "内存支持列表")

显示功能

内建于有显示功能的处理器:

1个D-Sub插座，可支持至最高1920x1200的分辨率

1个DVI-D插座，可支持至最高2560x1600的分辨率

*要支持2560x1600的分辨率需搭配支持Dual Link DVI的显示器及显示器连接线。

*此DVI-D插座不支持转接为D-Sub的功能。

1个HDMI插座，可支持至最高4096x2160的分辨率

*若使用FM2+ APU可支持至4096x2160的分辨率；若使用FM2 APU可支持至1920x1200的分辨率。

*支持HDMI 1.4a版本。

支持最大共享显示内存至2 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

*若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

支持S/PDIF输出

网络

内建Realtek® GbE 网络芯片 (10/100/1000 Mbit)
