技嘉GA-B85M-D2V主板使用说明书pdf格式

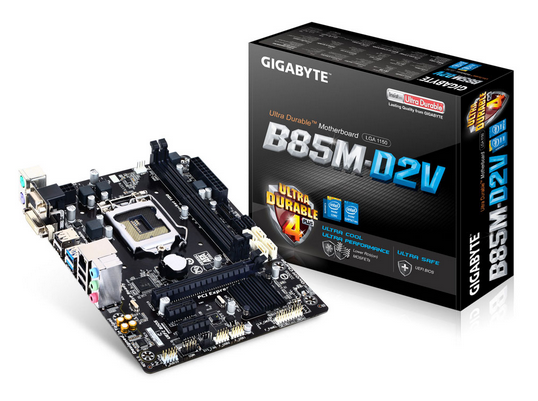

技嘉GA-B85M-D2V支持Intel® 第4代Core™处理器，具有超耐久™ 4 Plus 技术，提供USB 及LAN超强抗静电效果，DVI, D-SUB接头。以下文档是技嘉GA-B85M-D2V使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-B85M-D2V使用手册目录

GA-B85M-D2V主板配置图 ...........................................................................................4

GA-B85M-D2V主板功能框图 ......................................................................................5

第一章 硬件安装 .......................................................................................................6

1-1安装前的注意事项 .........................................................................................6

1-2网卡驱动程序下载 .........................................................................................7

1-3产品规格 ..........................................................................................................8

1-4安装中央处理器 ...........................................................................................10

1-5安装内存条 ....................................................................................................10

1-6安装扩展卡 .................................................................................................... 11

1-7后方设备插座介绍 ....................................................................................... 11

1-8插座及跳线介绍 ...........................................................................................12

第二章 BIOS 程序设置 ............................................................................................18

2-1开机画面 ........................................................................................................18

2-2M.I.T. (频率/电压控制) ..................................................................................19

2-3System Information (系统信息) ......................................................................23

2-4BIOS Features (BIOS功能设定) .....................................................................24

2-5Peripherals (集成外设) ...................................................................................27

2-6Power Management (省电功能设定) ............................................................29

2-7Save & Exit (储存设定值并结束设定程序) ...............................................31

第三章 附录 ..............................................................................................................32

驱动程序安装 ..........................................................................................................32

管理声明 ..................................................................................................................33

技嘉主板售后服务及质量保证卡 .......................................................................35

技嘉科技全球服务网.............................................................................................36

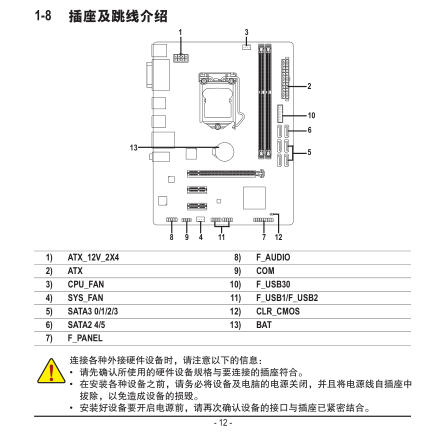

技嘉GA-B85M-D2V插座、跳线介绍

技嘉GA-B85M-D2V规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® B85 高速芯片组

内存

2个DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

1个DVI-D插座，可支持至最高1920x1200的分辨率

*此DVI-D插座不支持转接为D-Sub的功能。

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

*若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
