TL-SL2218P(SL2226P)用户使用说明书pdf格式

TL-SL2218P是一款16+2G千兆简单网管PoE交换机，支持端口镜像、端口限速、端口汇聚等丰富的端口管理功能，支持基于Web、SNMP管理，提供网络诊断及系统诊断等维护手段。以下文档是TL-SL2218P/SL2226P用户手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

TL-SL2218P/SL2226P用户手册目录

第1章用户手册简介.........................................................................................................1

1.1目标读者...............................................................................................................1

1.2本书约定...............................................................................................................1

1.3章节安排...............................................................................................................1

第2章产品介绍.............................................................................................................4

2.1产品简介...............................................................................................................4

2.2产品特性...............................................................................................................4

2.3产品外观...............................................................................................................5

2.3.1前面板................................................................................................................5

2.3.2后面板................................................................................................................9

第3章配置指南...........................................................................................................10

3.1登录Web页面..........................................................................................................10

3.2Web页面简介..........................................................................................................11

3.2.1页面总览...........................................................................................................11

3.2.2页面常见按键及操作.................................................................................................12

第4章系统管理...........................................................................................................14

4.1系统配置.............................................................................................................14

4.1.1系统信息...........................................................................................................14

4.1.2设备描述...........................................................................................................16

4.1.3系统时间...........................................................................................................17

4.1.4夏令时..............................................................................................................18

4.1.5管理IP..............................................................................................................19

4.2用户管理.............................................................................................................20

4.2.1用户列表...........................................................................................................21

4.2.2用户配置...........................................................................................................21

4.3系统工具.............................................................................................................23

4.3.1配置导入...........................................................................................................23

4.3.2配置导出...........................................................................................................23

4.3.3软件升级...........................................................................................................24

4.3.4系统重启...........................................................................................................25

4.3.5软件复位...........................................................................................................25

4.4安全管理.............................................................................................................25

4.4.1安全配置...........................................................................................................25

第5章二层交换...........................................................................................................28

5.1端口管理.............................................................................................................28

5.1.1端口配置...........................................................................................................28

5.1.2端口监控...........................................................................................................29

5.1.3端口安全...........................................................................................................31

5.1.4端口隔离...........................................................................................................33

5.2汇聚管理.............................................................................................................34

5.2.1汇聚列表...........................................................................................................34

5.2.2手动配置...........................................................................................................35

5.3流量统计.............................................................................................................36

5.3.1流量概览...........................................................................................................36

5.3.2详细统计...........................................................................................................37

5.4地址表管理.........................................................................................................39

5.4.1地址表显示.......................................................................................................39

5.4.2静态地址表.......................................................................................................41

5.4.3动态地址表.......................................................................................................42

5.4.4过滤地址表.......................................................................................................44

第6章VLAN.............................................................................................................46

6.1802.1QVLAN.........................................................................................................46

6.1.1VLAN配置........................................................................................................48

6.1.2端口配置...........................................................................................................50

6.2802.1QVLAN功能的组网应用.............................................................................................52

第7章生成树.............................................................................................................54

7.1基本配置.............................................................................................................60

7.1.1基本配置...........................................................................................................60

7.1.2生成树信息.......................................................................................................61

7.2端口配置.............................................................................................................62

7.3MSTP实例.............................................................................................................64

7.3.1域配置..............................................................................................................64

7.3.2实例配置...........................................................................................................65

7.3.3实例端口...........................................................................................................66

7.4安全配置.............................................................................................................68

7.4.1端口保护...........................................................................................................68

7.4.2TC保护.............................................................................................................70

7.5STP功能的组网应用....................................................................................................70

第8章组播管理...........................................................................................................75

8.1IGMP侦听............................................................................................................77

8.1.1基本配置...........................................................................................................78

8.1.2端口参数...........................................................................................................79

8.1.3VLAN参数........................................................................................................80

8.1.4组播VLAN........................................................................................................81

8.2IGMP侦听功能组网应用................................................................................................83

8.3组播地址表..........................................................................................................84

8.3.1地址表显示.......................................................................................................84

8.3.2静态地址表.......................................................................................................85

8.4组播过滤.............................................................................................................87

8.4.1过滤地址...........................................................................................................87

8.4.2端口过滤...........................................................................................................88

8.5报文统计................................................................................................................89

第9章服务质量...........................................................................................................91

9.1QoS基础知识.........................................................................................................91

9.2QoS配置................................................................................................................94

9.2.1端口配置...........................................................................................................94

9.2.2DSCP映射........................................................................................................95

9.2.3802.1P/CoS映射.....................................................................................................97

9.2.4队列调度模式...................................................................................................98

9.3流量管理................................................................................................................98

9.3.1带宽控制...........................................................................................................99

9.3.2风暴抑制.........................................................................................................100

第10章PoE................................................................................................................102

10.1PoE配置...............................................................................................................102

10.1.1PoE配置.........................................................................................................102

10.1.2PoEProfile.....................................................................................................104

10.2PoE时间段...........................................................................................................105

10.2.1PoE时间段列表....................................................................................................105

10.2.2新建PoE时间段....................................................................................................105

10.2.3PoE节假日定义....................................................................................................107

第11章SNMP.............................................................................................................108

11.1SNMP配置...........................................................................................................109

11.1.1全局配置.........................................................................................................110

11.1.2视图管理.........................................................................................................110

11.1.3组管理............................................................................................................111

11.1.4用户管理.........................................................................................................113

11.1.5团体管理.........................................................................................................114

11.2通知管理...........................................................................................................116

11.3RMON..............................................................................................................118

11.3.1历史采样.........................................................................................................119

11.3.2事件配置.........................................................................................................119

11.3.3警报管理.........................................................................................................120

第12章系统维护.........................................................................................................122

12.1运行状态...........................................................................................................122

12.1.1CPU监控........................................................................................................122

12.1.2内存监控.........................................................................................................123

12.2系统日志...........................................................................................................123

12.2.1日志列表.........................................................................................................124

12.2.2本地日志.........................................................................................................125

12.2.3远程日志.........................................................................................................126

12.2.4日志导出.........................................................................................................126

12.3系统诊断...........................................................................................................127

12.3.1线缆检测.........................................................................................................127

12.3.2环回检测.........................................................................................................128

12.4网络诊断..........................................................................................................129

12.4.1Ping检测.........................................................................................................129

12.4.2Tracert检测....................................................................................................130

附录A术语表...........................................................................................................131

附录B技术参数规格.....................................................................................................136

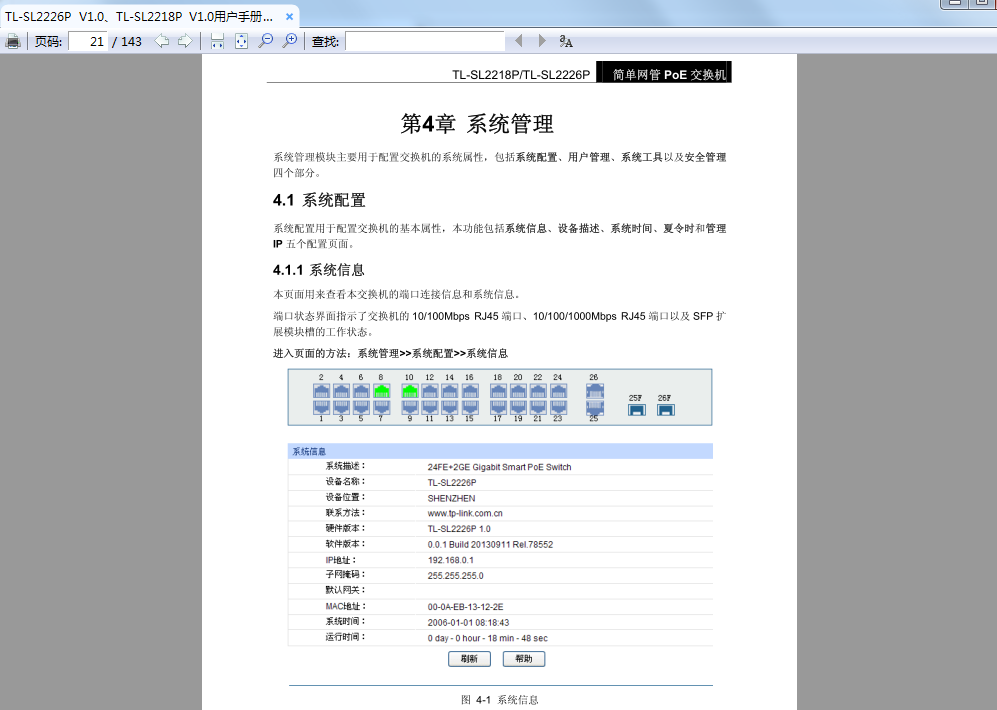

TL-SL2218P/SL2226P系统管理

TL-SL2218P规格参数

网络标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.1d、IEEE 802.1w、IEEE 802.1s 、IEEE 802.1Q、IEEE 802.1p、IEEE 802.3x、IEEE802.3af、IEEE802.3at

端口

16个10/100Mbps RJ45 端口

2个10/100/1000Mbps RJ45 端口

2个共享的千兆SFP光纤口

PoE供电

16个10/100Mbps RJ45 端口支持PoE供电

整机最大供电功率为162W

每端口最大供电功率为30W

指示灯

每百兆端口具有1个Link/Ack or PoE指示灯

每千兆端口具有1个Link/Ack 、1000M指示灯

每设备具有1个Power、System、PoE Max指示灯

性能

存储转发

支持7.2Gbps的背板带宽

支持16K的MAC地址表深度

使用环境

工作温度：0℃～40℃

存储温度：-40℃～70℃

工作湿度：10%～90% RH不凝结

存储湿度：5%～90% RH不凝结

输入电源

100－240V～ 50/60Hz

外形尺寸（L×W×H）

440mm×180mm×44mm
