捷海中走丝编控软件是一款用于机床的数控线切割边控系统,件控制部分需要与设备通信进行人机交换,所生成的加工代码可应用于市面上的线切割设备。
捷海中走丝编控软件(捷海数控线切割边控系统)功能介绍
1,多种方式绘制直线:两点画直线,定角度画直线,画水平线,画垂直线,过点平行线,角均分线,过点圆切线,圆圆切线,正交直线,正交切线,相对角度直线,画矩形,正多边形等。
2,多种方式画圆:圆心半径画圆,两点成直径画圆,两点半径画圆,三点画圆,过点圆(弧)圆(弧)切圆,两点切圆,指定半径两圆切圆,三切圆。
3,绘制多种曲线:三点圆弧,圆心起始角画弧,相切弧,样条曲线,椭圆弧,任意手绘线,齿轮,齿条,轴及中心点画椭圆,焦点画椭圆,内切椭圆等。
4,齐全的标注功能:对齐标注,水平标注,垂直标注,半径标注,直径标注,引线标注。
5,多功能图形编辑功能:移动,复制,旋转,镜像,反转,修剪,偏移,延伸,倒角,圆角,拆分,自动删除重复线条等。
6,完善的绘图辅助功能:端点捕捉,中点捕捉,等距点捕捉,交点捕捉;多功能辅助计算器;两点间距查询,点到实体距离查询,夹角查询,面积查询等。
7,多种形貌的加工轨迹生成处理:手工选取并生成轨迹,自动拾手加工轮廓,自动生成拾取的加工轮廓轨迹,多次切割轨迹生成,等锥工件等锥轮廓的生成,轨迹仿真,3B代码、G代码生成及保存。
8,引入图层,图块及图库概念,方便将重复的图形生成图块或图库便于再次使用时调用,引入的图层可在绘制图形的时候会层绘制,方便查看。
捷海数控线切割边控系统使用方法

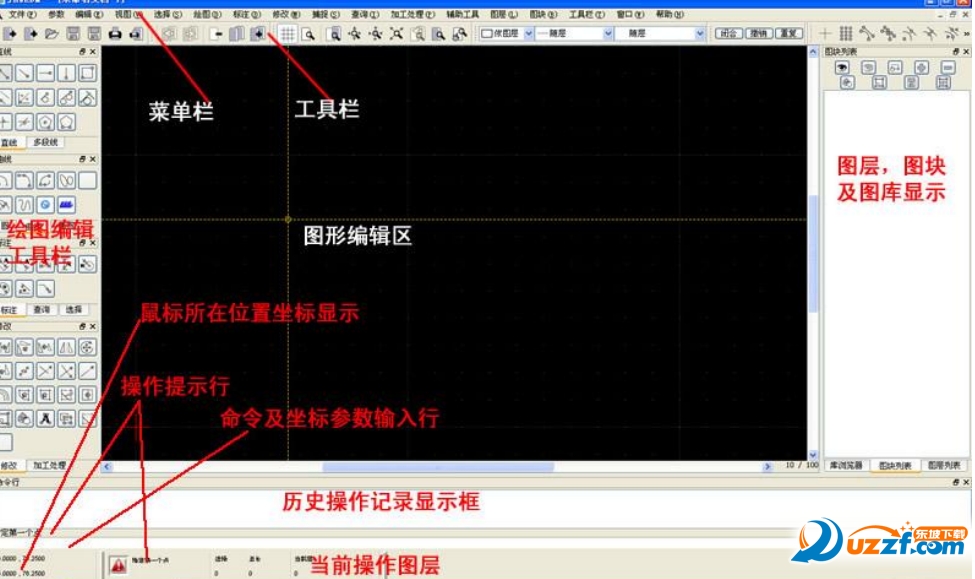

界面总览

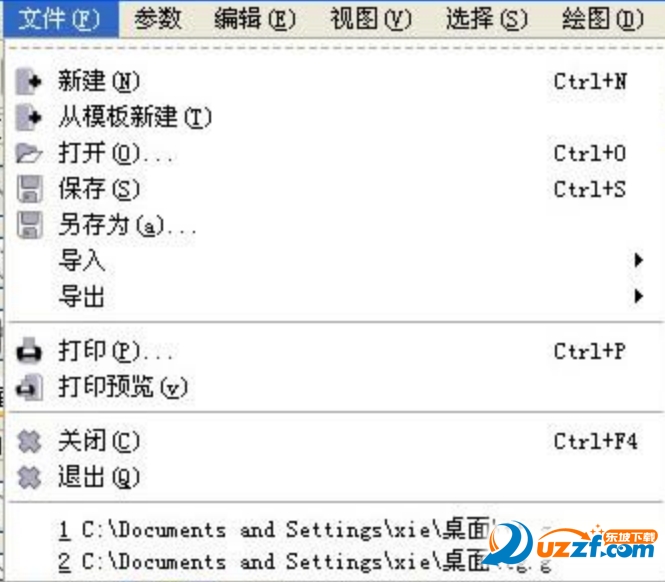

文件菜单
参数菜单

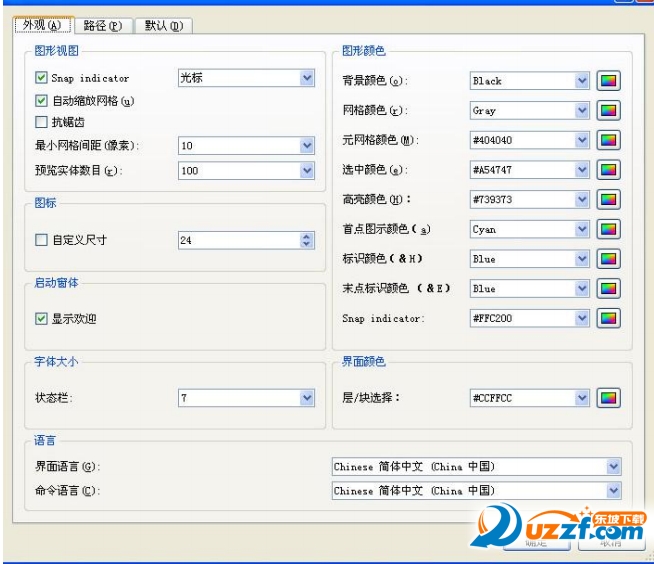

软件参数设置
点开“应用程序选项”菜单
Snap indicator——捕捉显示模式
自动缩放网络——根据图形大小及单位自动缩放网格大小
抗锯齿——图形平滑显示选项
最小网格间距——设置网络大小
预览实体数目——未用
自定义尺寸(图标) ——定义工具栏图标按钮大小
显示欢迎——启动软件时显示或关闭欢迎信息
状态栏(字体) ——设置状态栏显示字体大小
语言:
界面语言——设置显示界面语言(中文或英文)
命令语言——命令行显示的语言(中文或英文)
图形颜色——设置绘图区各项显示颜色
界面颜色——预留
