该多媒体中央控制系统使用说明书内容包括在操作多媒体中央控制系统的重要注意事项、安全注意事项、使用注意事项说明以及主机前面板简介、系统连接说明以及单机串口通讯的连接、投影机RS232控制的连接说明等，如果你需要这份pdf格式免费版多媒体中央控制系统使用说明书作为参考资料的话，那就快来东坡下载吧！
多媒体中央控制系统说明书内容摘选
……

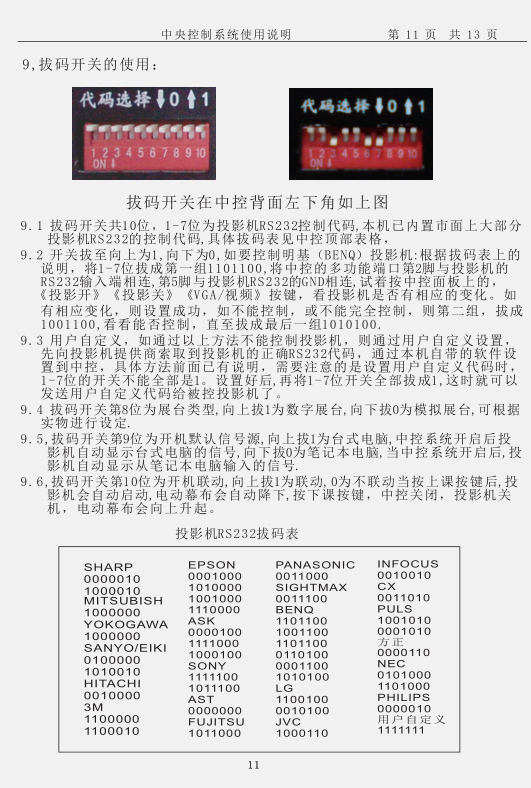

9.1 拔码开关共10位，1-7位为投影机RS232控制代码,本机已内置市面上大部分投影机RS232的控制代码,具体拔码表见中控顶部表格，
9.2 开关拔至向上为1,向下为0,如要控制明基（BENQ）投影机:根据拔码表上的说明，将1-7位拔成第一组1101100,将中控的多功能端口第2脚与投影机的RS232输入端相连,第5脚与投影机RS232的GND相连,试着按中控面板上的，《投影开》《投影关》《VGA/视频》按键，看投影机是否有相应的变化。如有相应变化，则设置成功，如不能控制，或不能完全控制，则第二组，拔成1001100,看看能否控制，直至拔成最后一组1010100.
9.3 用户自定义，如通过以上方法不能控制投影机，则通过用户自定义设置，先向投影机提供商索取到投影机的正确RS232代码，通过本机自带的软件设置到中控，具体方法前面已有说明，需要注意的是设置用户自定义代码时，1-7位的开关不能全部是1。设置好后,再将1-7位开关全部拔成1,这时就可以发送用户自定义代码给被控投影机了。
9.4 拔码开关第8位为展台类型,向上拔1为数字展台,向下拔0为模拟展台,可根据实物进行设定.
9.5,拔码开关第9位为开机默认信号源,向上拔1为台式电脑,中控系统开启后投影机自动显示台式电脑的信号,向下拔0为笔记本电脑,当中控系统开启后,投影机自动显示从笔记本电脑输入的信号.
9.6,拔码开关第10位为开机联动,向上拔1为联动,0为不联动当按上课按键后,投影机会自动启动,电动幕布会自动降下,按下课按键，中控关闭，投影机关机，电动幕布会向上升起。
……
信号部分：
输入通道： 3路
输出通道： 2路
输入信号分辨率：1024×
输入阻抗： 75Ω
输出阻抗： 75Ω
信号交叉隔离： ＞
带宽： 350MHZ（-3dB）满载
输入电源：
功耗
工作环境温度： -10℃——60℃
视频部分：
视频输入路数： 2路
视频输出路数： 2路
连接类型： RCA接口
视频带宽：
视频输入阻抗： 75Ω
最大视频输入幅度：
视频输出阻抗： 75Ω
最大视频输出幅度：
视频交叉隔离： ＞
亮度色度干扰： -55dB＠
微分相位I/OS： ＜1.27度
微分增益误差：
最大传输延时： 5nS（±1nS）
切换速度： 300nS（最长时间）
回波损耗： -30dB＠
……

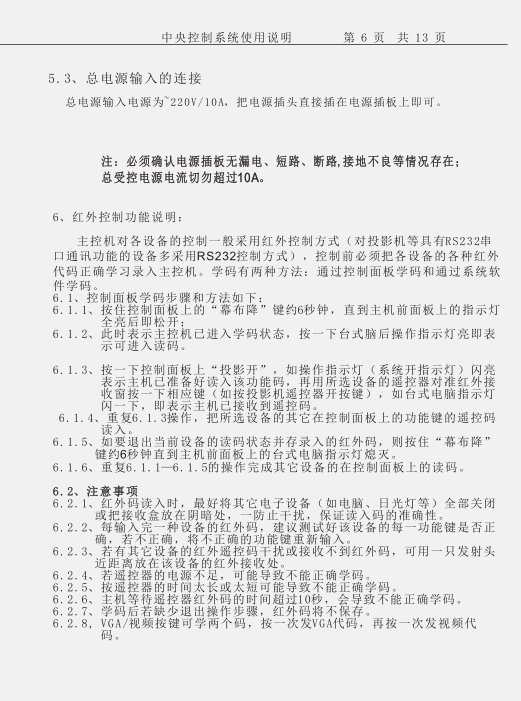

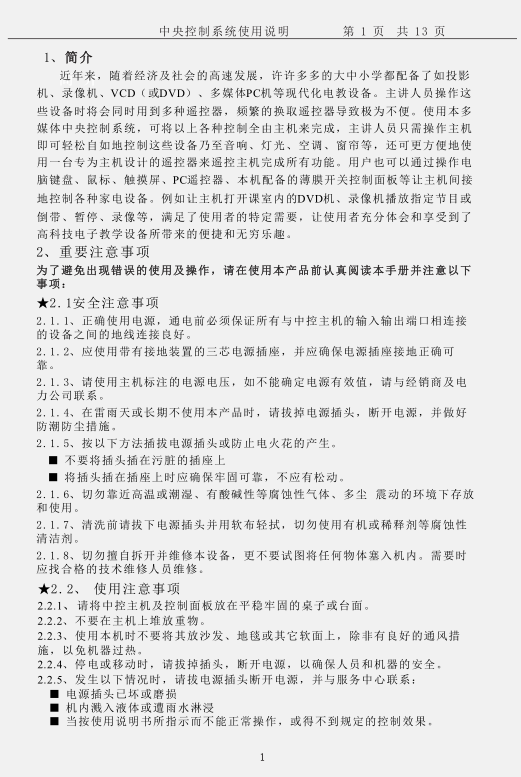

多媒体中央控制系统说明书内容截图
