建筑施工图纸教程内容节选
……
本章的重点是:建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是:建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸,是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工,要由许多专业和不同工种工程共同配合来完成。按专业分工不同,可分为:建筑施工图(简称建施)、结构施工图(简称结施)、电气施工图(简称电施)、给排水施工图(简称水施)、采暖通风与空气调节(简称空施)及装饰施工图(简称装施)。本教材由于受篇幅限制,只就建筑施工图的绘制步骤及其识读方法做了简要介绍,其它施工图的识读方法此处不作介绍。
建筑施工图:主要用来表达建筑设计的内容,即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
……
6.1.2设计总说明
主要说明工程的概况和总的要求。内容包括工程设计依据(如工程地质、水文、气象资料);设计标准(建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级);建设规模(占地面积、建筑面积);工程做法(墙体、地面、楼面、屋面等的做法)及材料要求。
下面是某住宅楼设计说明举例:
1.本建筑为长沙某房地产公司经典生活住宅小区工程9栋,共6层,住宅楼底层为车库,总建筑面积3263.36m2,基底面积538.33 m2。
2.本工程为二类建筑,耐火等级二级,抗震设防烈度六度。
3.本建筑定位见总图;相对标高±0.000相对于绝对标高值见总图。
4.本工程合理使用50年;屋面防水等级Ⅱ级。
5.本设计各图除注明外,标高以米计,平面尺寸以毫米计。
6.本图未尽事宜,请按现行有关规范规程施工。
7.墙体材料及做法:砌体结构选用材料除满足本设计外,还必须配合当地建设行政部门政策要求。地面以下或防潮层以下的砌体,潮湿房间的墙,采用MU10粘土多孔砖和M7.5水泥砂浆砌筑,其余按要求选用。
骨架结构中的填充砌体均不作承重用,其材料选用按表1-6-2:
……

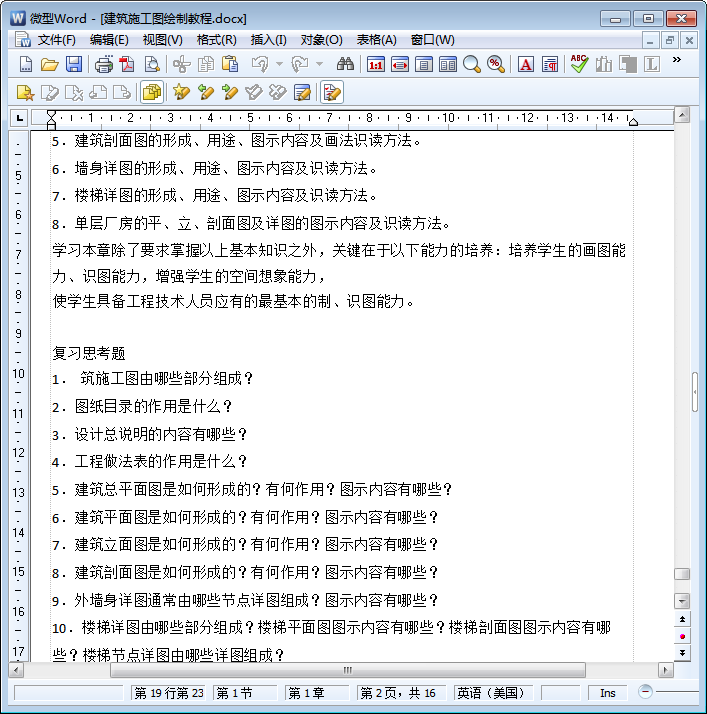

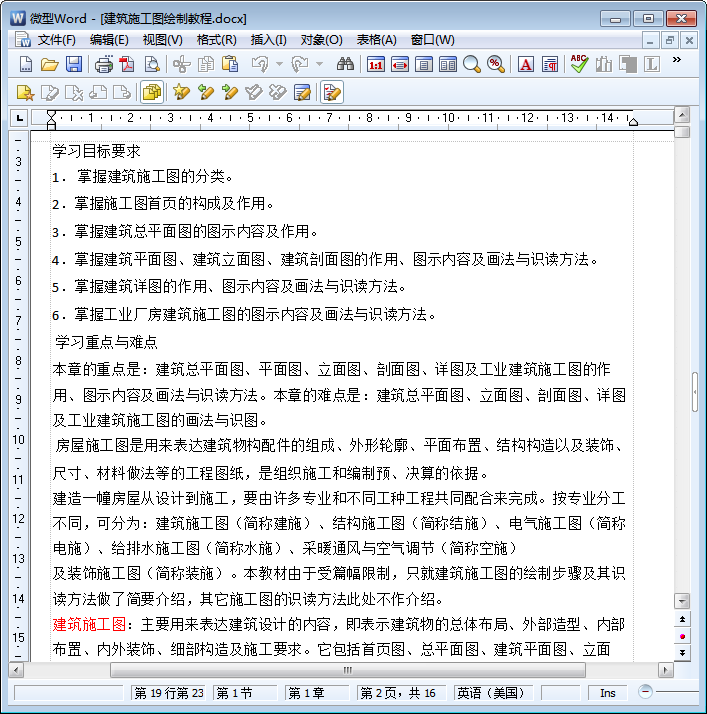

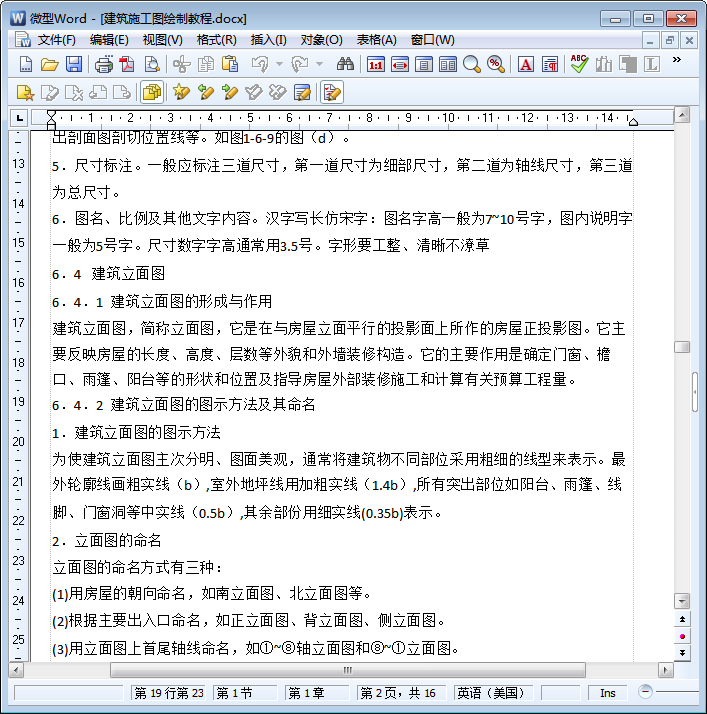

建筑施工图绘制教程内容截图
