本节内容东坡小编为大家整理带来的是tplink说明书之TL-POE适配器套装用户手册——TL-POE200用户手册,该用户手册详细介绍了TL-POE200的使用方法以及使用注意事项等,需要这份使用手册的朋友欢迎点击本文相应的下载地址进行下载!

TL-POE200简介

TL-POE200是TP-LINK自主研发的PoE适配器套装,包括TL-POE200A(PoE供电器)和TL-POE200B(PoE分离器)两款设备。TL-POE200A可以将电力和数据“合并”,通过一根网线同时传输,无需额外的电源线;TL-POE200B可以将电力和数据“分离”,分别传输给不支持PoE供电的以太网设备。TL-POE200可输出5V/9V/12V三档电压,适用于为不支持PoE的以太网设备(如无线AP、IP Camera)提供远程供电,可灵活拓展企业、酒店、园区等网络,而不用受电力线布局的限制。

注意:

1,TL-POE200是非标准PoE产品,不符合IEEE802.3af/at标准,套装中的两个设备TL-POE200A和TL-POE200B需配套使用。TL-POE200A或TL-POE200B单独和任何其它PoE设备配套都有可能造成危险;

2,TL-POE200A和TL-POE200B之间的电力线传输使用4,5,7,8线对,因此请使用4对网线。

TL-POE200用户手册内容节选

……

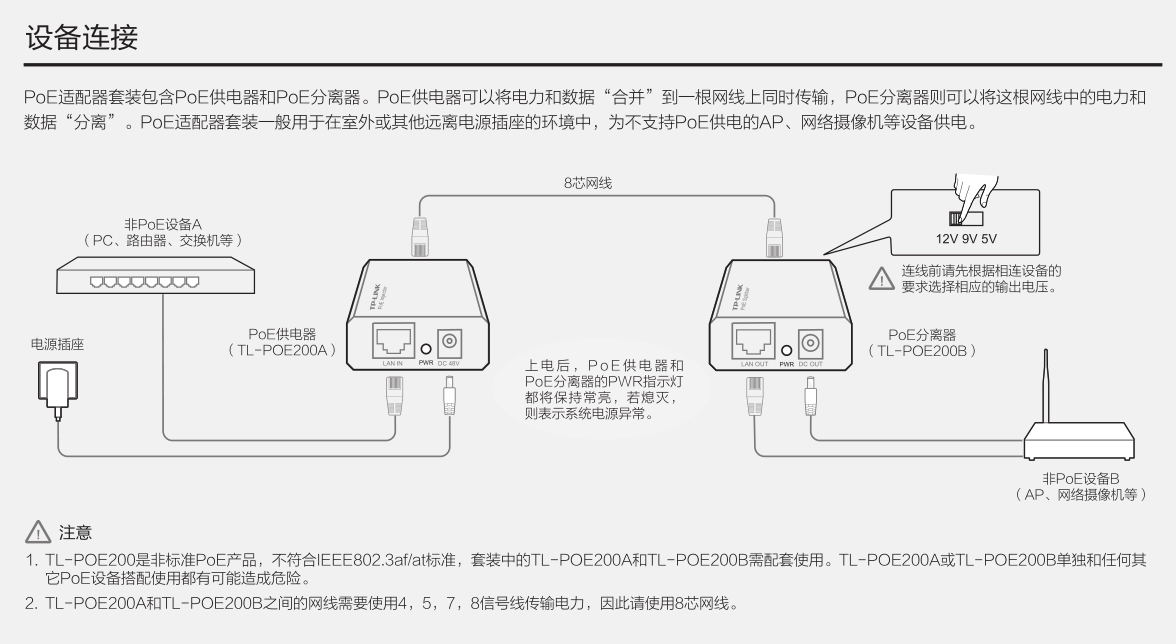

PoE适配器套装包含PoE供电器和PoE分离器。PoE供电器可以将电力和数据“合并”到一根网线上同时传输,PoE分离器则可以将这根网线中的电力和

数据“分离”。PoE适配器套装一般用于在室外或其他远离电源插座的环境中,为不支持PoE供电的AP、网络摄像机等设备供电。

……

1. TL-POE200是非标准PoE产品,不符合IEEE802.3af/at标准,套装中的TL-POE200A和TL-POE200B需配套使用。TL-POE200A或TL-POE200B单独和任何其

它PoE设备搭配使用都有可能造成危险。

2. TL-POE200A和TL-POE200B之间的网线需要使用4,5,7,8信号线传输电力,因此请使用8芯网线。

……

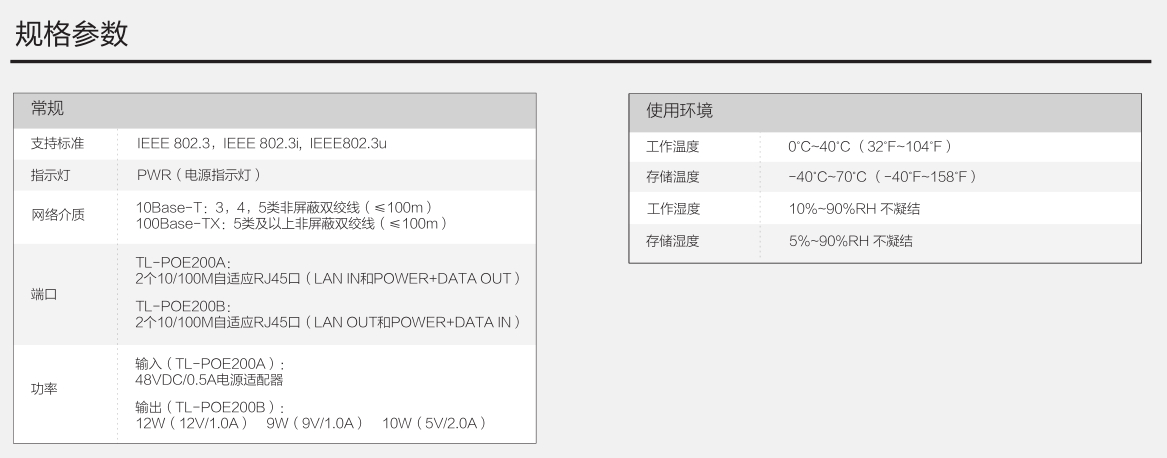

支持标准 IEEE 802.3,IEEE 802.3i, IEEE802.3u

指示灯 PWR(电源指示灯)

网络介质 10Base-T:3,4,5类非屏蔽双绞线(≤100m)

        100Base-TX:5类及以上非屏蔽双绞线(≤100m)

端口 TL-POE200A:

2个10/100M自适应RJ45口(LAN IN和POWER+DATA OUT)

TL-POE200B:

2个10/100M自适应RJ45口(LAN OUT和POWER+DATA IN)

……
