01S122-6SW/WW系列浮动盘管型半即热式水加热器选用及安装图集一般被简称为01s12216图集,本图集适用于一般工业与民用建筑的生活热水供应系统。内容为浮动盘管型半即热式水加热器和附件的选用及安装。在本节内容中小编和大家分享带来的这份01s12216图集为pdf格式高清电子版,内容完全免费,欢迎有需要的朋友前来下载!
01s12216图集目录
说明2

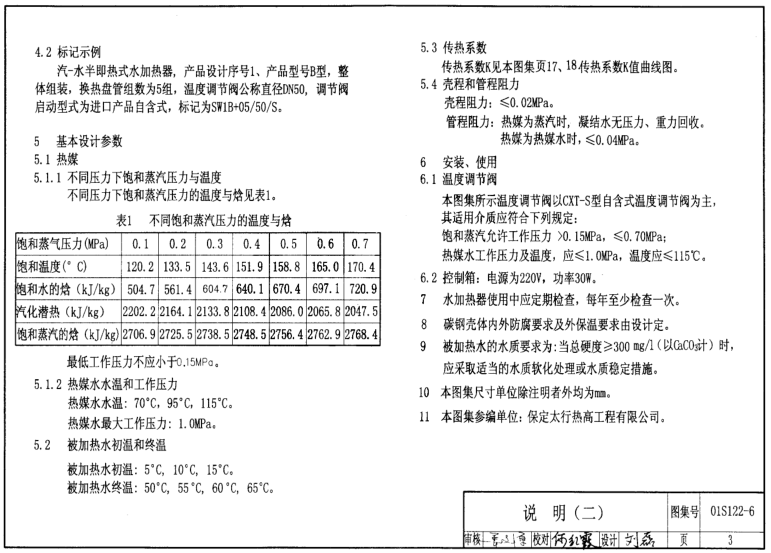

产品主体设计参数、材质4
汽-水半即热式水加热器工作原理图5
水-水半即热式水加热器工作原理图6
选用表7

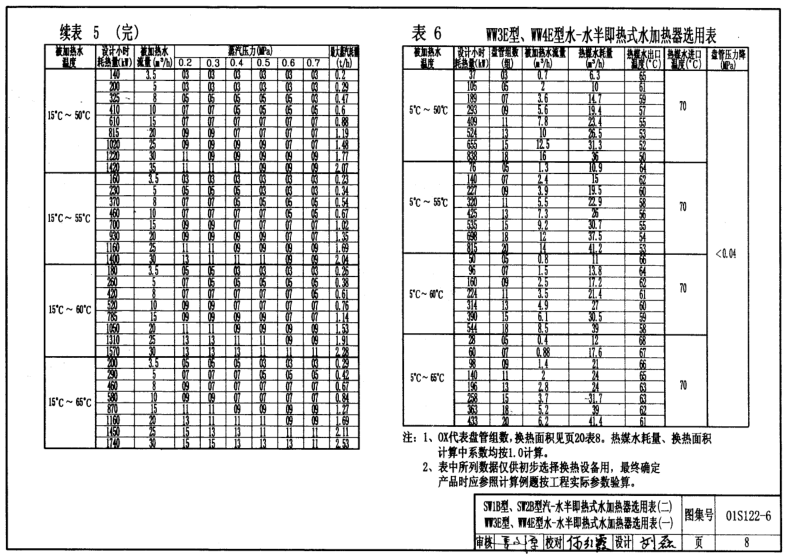

SW1B型、SW2B型半即热式水加热器选用表7
WW3E型、WW4E型半即热式水加热器选用表8
选型13
选型步骤及例题13
SW1B型、SW2B型汽-水半即热式水加热器传热系数K值曲线图17

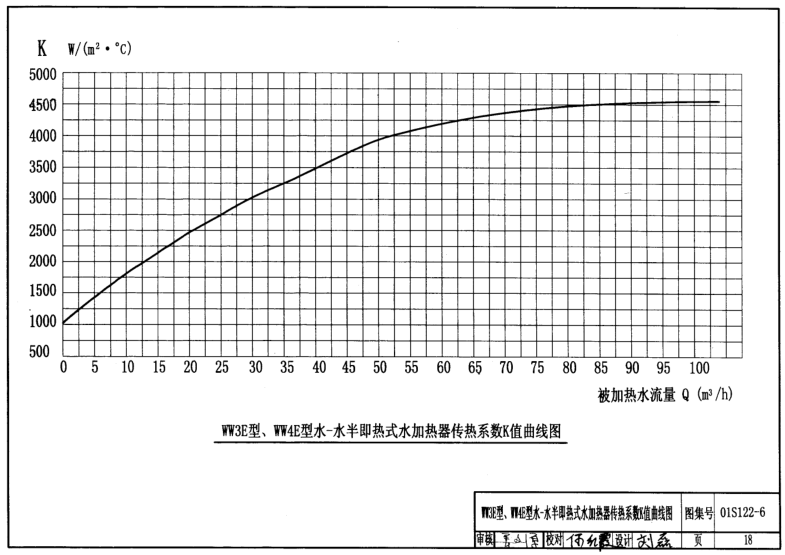

WW3E型、WW4E型水-水半即热式水加热器传热系数K值曲线图18
外形尺寸及安装图19
SW1B型、SW2B型汽-水半即热式水加热器安装图19
WW3E型、WW4E型水-水半即热式水加热器安装图20
设备基础图21
配管和平面示意图22
SW1B型、SW2B型汽-水半即热式水加热器管道连接示意图22
WW3E型、WW4E型水-水半即热式水加热器管道连接示意图23

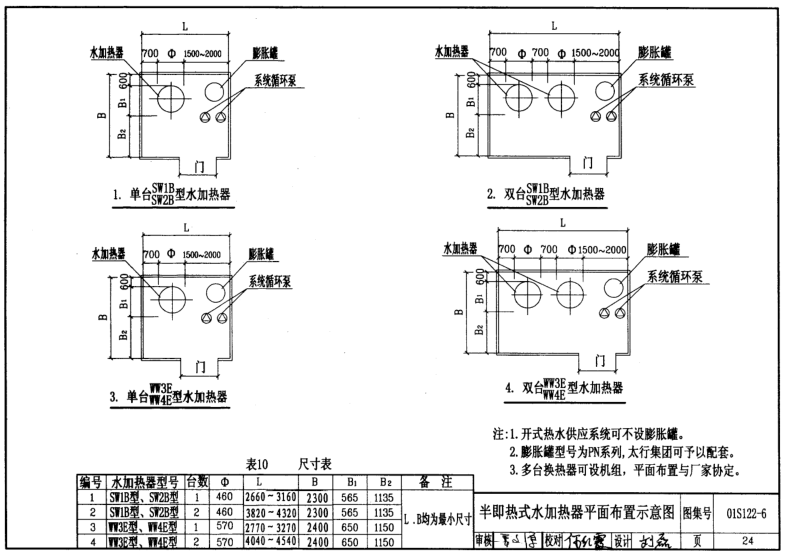

半即热式加热器平面布置示意图24
01s12216图集样张
