06SG515-1轻型屋面梯形钢屋架(圆钢管/方钢管)图集pdf格式【高清电子版】

06SG515-1轻型屋面梯形钢屋架(圆钢管/方钢管)图集，一般被简称为06sg5151图集，在本节内容中东坡小编为大家整理带来的是一份pdf格式高清电子版06sg5151图集，该图集共由306页组成，图集内容完整，字迹清晰，是一份适合作为参考资料使用的免费完整图集，如果你需要免费下载一份06sg5151图集的话，那就赶紧点击本文相应的下载地址来进行下载吧！

06sg5151图集内容简介

本图集适用于非抗震区及抗震设防烈度≤9度地区、柱距为6m、7.5m、9m（当柱距为12m时，可在中间屋架支座处设置与其相配合的托架或托梁），屋架下弦≤20m，吊车起重量≤50t的中、轻级工作制，屋面材料为压型钢板、夹芯板、发泡水泥复合大型屋面板的一般单层工业厂房。本图集为跨度15~30m的轻型屋面梯形钢屋架（包括圆钢管和方钢管）及相应圆钢管支撑施工详图。本图集提供的屋架自重轻、节约钢材、施工周期短，相关设计、施工、监理人员可与图集G521-1~2等配合使用。

06sg5151图集目录

目录1

总说明4

屋架构件编号及布置图

15m屋架支撑构件编号图10

15m屋架檩条、拉条布置图19

18m屋架支撑构件编号图22

18m屋架檩条、拉条布置图28

21m屋架支撑构件编号图31

21m屋架檩条、拉条布置图37

24m屋架支撑构件编号图40

24m屋架檩条、拉条布置图46

27m屋架支撑构件编号图49

27m屋架檩条、拉条布置图58

30m屋架支撑构件编号图61

30m屋架檩条、拉条布置图70

安装节点详图

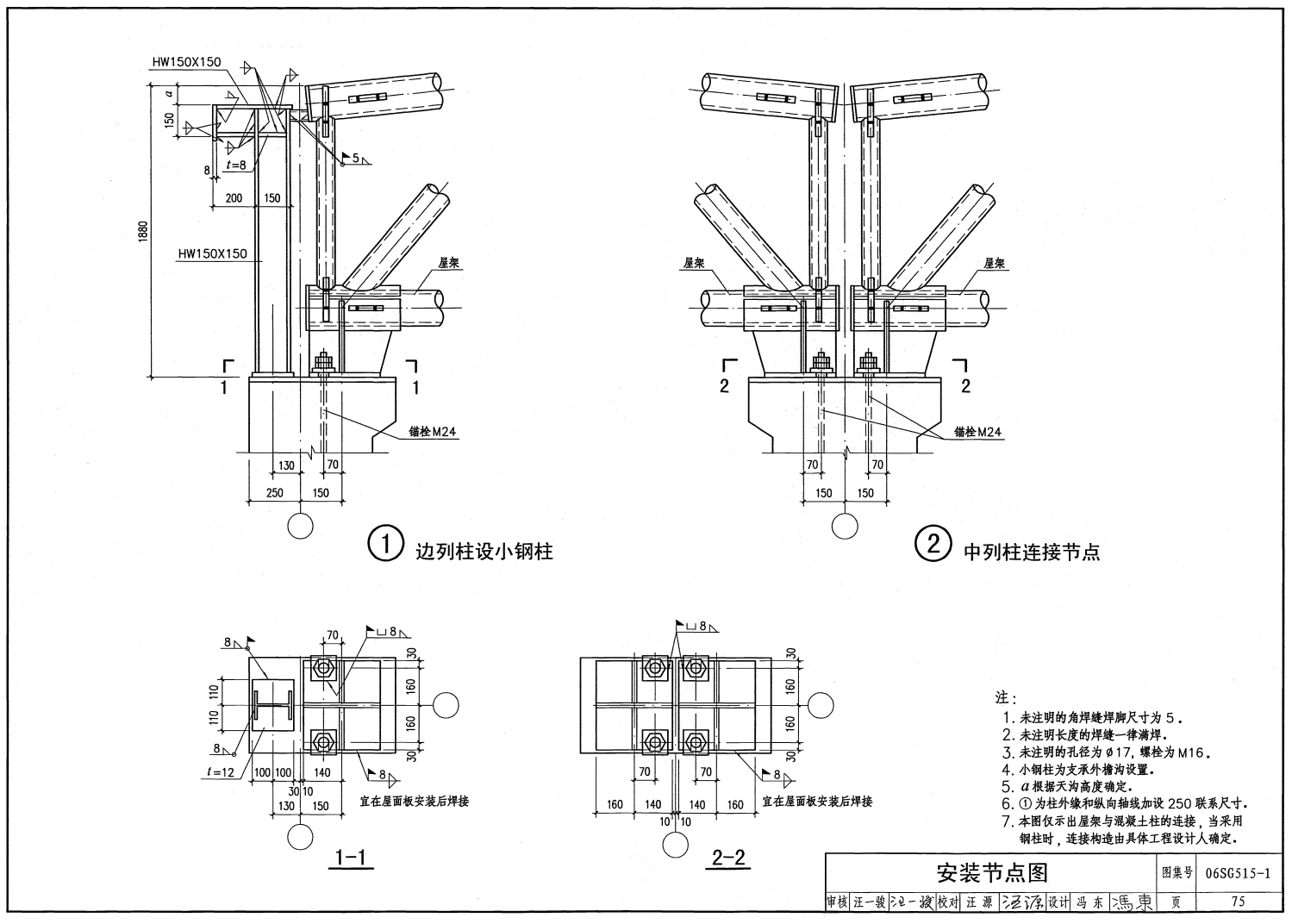

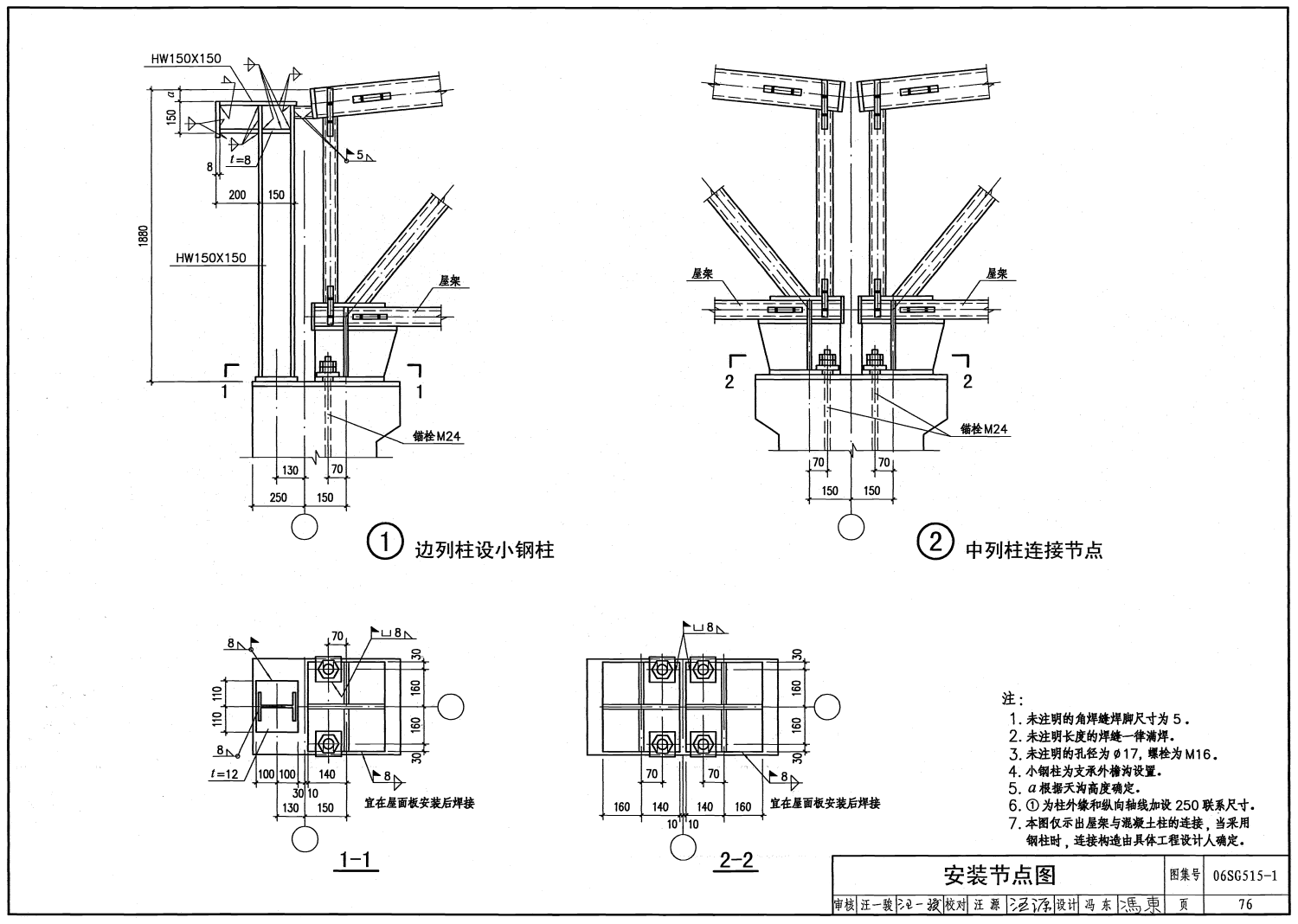

安装节点图73

山墙柱与屋架连接节点示意图81

YWJL-X节点详图82

FWJL-X节点详图84

整榀屋架及弦杆拼接详图86

竖向支撑CCX节点详图87

横向支撑详图

横向支撑SC1a、SC1b、SC2a、SC2b详图88

横向支撑SC3a、SC3b、SC4a、SC4b详图89

横向支撑SC5a、SC5b、SC6a、SC6b详图90

横向支撑SC7a、SC7b、SC8a、SC8b详图91

横向支撑SC9a、SC9b、SC10a、SC10b详图92

横向支撑SC11a、SC11b、SC12a、SC12b详图93

横向支撑SC13a、SC13b、SC14a、SC14b详图94

横向支撑SC15a、SC15b、SC16a、SC16b详图95

横向支撑SC17a、SC17b、SC18a详图96

横向支撑SC19a、SC19b、SC20a、SC20b详图97

横向支撑SC18b、SC21a、SC21b详图98

横向支撑SC22a、SC22b、SC23a详图99

横向支撑SC23b、SC24a、SC24b详图100

横向支撑SC25a、SC25b、SC26a详图101

横向支撑SC26b、SC27a、SC27b详图102

横向支撑SC28a、SC28b详图103

横向支撑SC29a、SC29b、SC30a、SC30b详图104

横向支撑SC31a、SC31b、SC32a详图105

横向支撑SC33a、SC33b详图106

横向支撑SC34a、SC34b详图107

横向支撑SC32b、SC35a、SC35b详图108

横向支撑SC36a、SC36b、SC37a详图109

横向支撑SC37b、SC38a、SC38b详图110

横向支撑SC39a、SC39b、SC40a详图111

横向支撑SC40b、SC41a、SC41b详图112

横向支撑SC42a、SC42b详图113

竖向支撑详图

竖向支撑CC1a～CC4a、CC1b、CC2b详图114

竖向支撑CC5a、CC6a、CC3b～CC6b详图115

竖向支撑CC7a、CC7b、CC8a、CC8b详图116

竖向支撑CC9a、CC9b、CC10a、CC10b详图117

竖向支撑CC11a、CC11b、CC12a、CC12b详图118

竖向支撑CC13a、CC13b、CC14a、CC14b详图119

竖向支撑CC15a、CC15b、CC16a、CC16b详图120

竖向支撑CC17a、CC17b、CC18a、CC18b详图121

竖向支撑CC19a、CC19b、CC20a、CC20b详图122

竖向支撑CC21a、CC21b、CC22a、CC22b详图123

竖向支撑CC23a、CC23b、CC24a、CC24b详图124

竖向支撑CC25a、CC25b、CC26a、CC26b详图125

竖向支撑CC27a、CC27b、CC28a详图126

竖向支撑CC28b、CC29a、CC29b详图127

竖向支撑CC30a、CC30b、CC31a详图128

竖向支撑CC31b、CC32a、CC32b详图129

竖向支撑CC33a、CC33b、CC34a、CC34b详图130

竖向支撑CC35a、CC35b、CC36a、CC36b详图131

竖向支撑CC37a、CC37b、CC38a、CC38b详图132

竖向支撑CC39a、CC39b、CC40a、CC40b详图133

竖向支撑CC41a、CC41b、CC42a、CC42b详图134

竖向支撑CC43a、CC43b、CC44a详图135

竖向支撑CC44b、CC45a、CC45b详图136

竖向支撑CC46a、CC46b、CC47a详图137

竖向支撑CC47b、CC48a、CC48b详图138

系杆详图

系杆XG1a～XG4a、XG1b～XG4b详图139

系杆XG5a～XG8a、XG5b～XG8b详图140

系杆XG9a～XG12a、XG9b～XG12b详图141

屋架上弦檩托位置图142

屋架上、下弦支撑连接板位置图144

圆钢管屋架详图

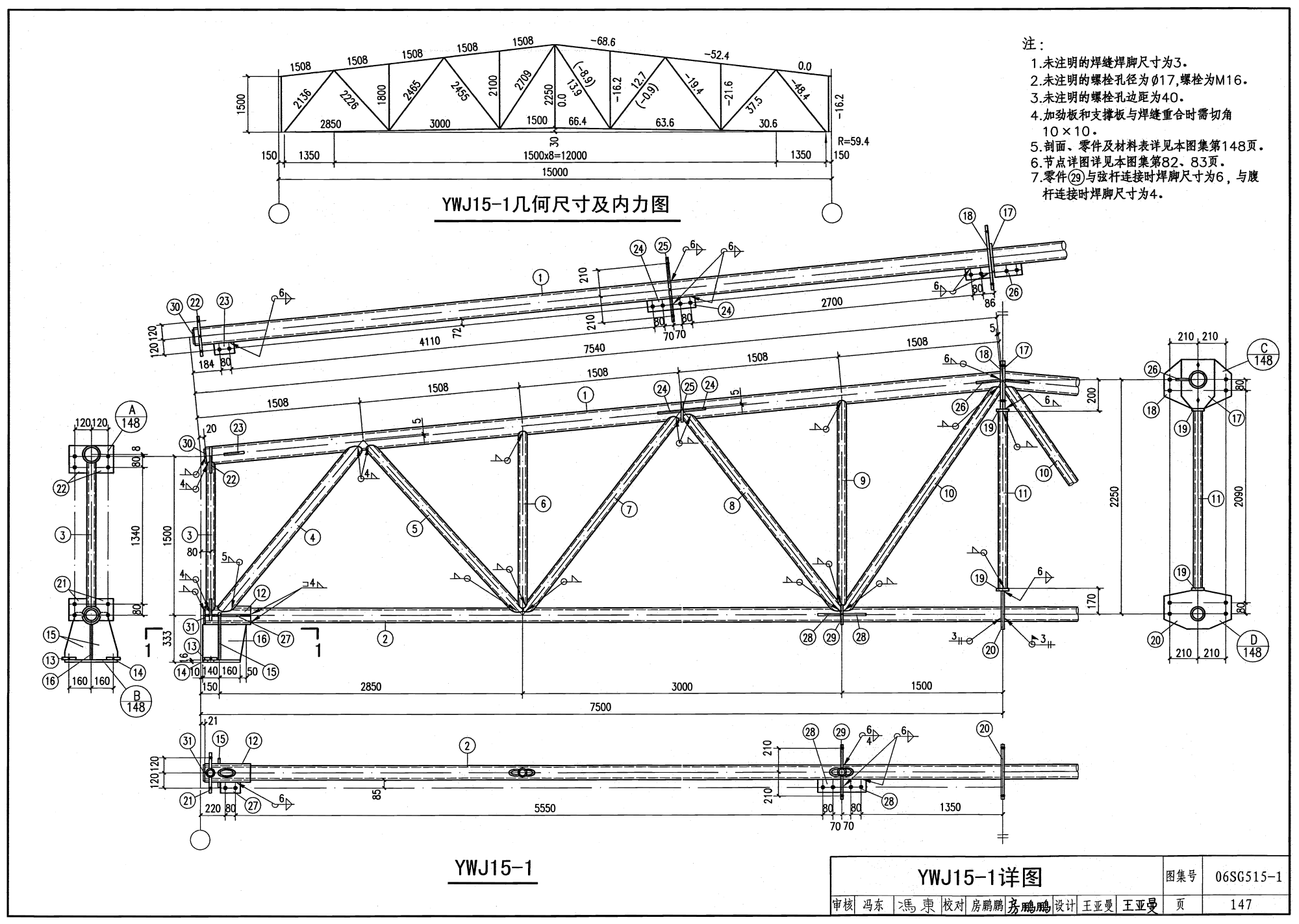

YWJ15-1详图147

YWJ15-2详图149

YWJ15-3详图151

YWJ15-4详图153

YWJ15-5详图155

YWJ15-6详图157

YWJ18-1详图159

YWJ18-2详图161

YWJ18-3详图163

YWJ18-4详图165

YWJ18-5详图167

YWJ18-6详图169

YWJ21-1详图171

YWJ21-2详图173

YWJ21-3详图175

YWJ21-4详图177

YWJ21-5详图179

YWJ21-6详图181

YWJ24-1详图183

YWJ24-2详图185

YWJ24-3详图187

YWJ24-4详图189

YWJ24-5详图191

YWJ24-6详图193

YWJ27-1详图195

YWJ27-2详图197

YWJ27-3详图199

YWJ27-4详图201

YWJ27-5详图203

YWJ27-6详图205

YWJ30-1详图207

YWJ30-2详图209

YWJ30-3详图211

YWJ30-4详图213

YWJ30-5详图215

YWJ30-6详图217

YWJ30-X（局部）详图219

方钢管屋架详图

FWJ15-1详图221

FWJ15-2详图223

FWJ15-3详图225

FWJ15-4详图227

FWJ15-5详图229

FWJ15-6详图231

FWJ18-1详图233

FWJ18-2详图235

FWJ18-3详图237

FWJ18-4详图239

FWJ18-5详图241

FWJ18-6详图243

FWJ21-1详图245

FWJ21-2详图247

FWJ21-3详图249

FWJ21-4详图251

FWJ21-5详图253

FWJ21-6详图255

FWJ24-1详图257

FWJ24-2详图259

FWJ24-3详图261

FWJ24-4详图263

FWJ24-5详图265

FWJ24-6详图267

FWJ27-1详图269

FWJ27-2详图271

FWJ27-3详图273

FWJ27-4详图275

FWJ27-5详图277

FWJ27-6详图279

FWJ30-1详图281

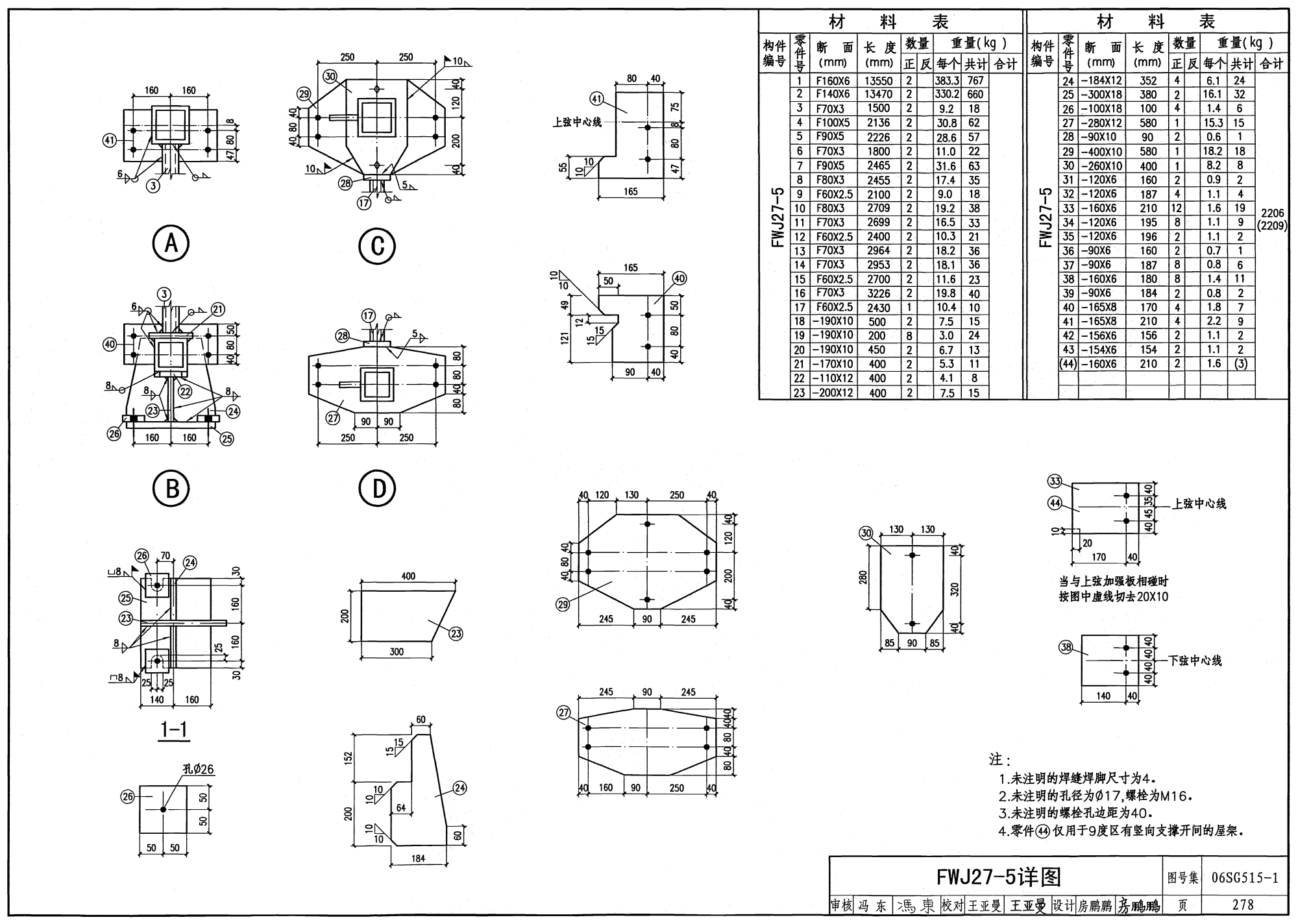

FWJ30-2详图283

FWJ30-3详图285

FWJ30-4详图287

FWJ30-5详图289

FWJ30-6详图291

FWJ30-X（局部）详图293

相关技术资料295

06sg5151图集样张
