13K115 暖通空调风管软连接选用与安装图集

13K115 暖通空调风管软连接选用与安装图集pdf高清电子版【完整无水印】

  • 大小:10.2M
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-07-06 11:54
  • 等级:
  • 类型:建筑图集规范
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

13K115 暖通空调风管软连接选用与安装图集是一份新编图集,该图集一般被简称为13k115图集,该图集根据目前工程中经常使用的空调通风管道软连接进行整理、按照不同的接口形式分类编排。本节内容小编为大家整理带来的是一份pdf格式免费高清电子版且内容完整无水印的13k115图集,以下是关于该图集的适用范围及目录等相关介绍,希望对大家有所帮助!

13k115图集内容简介

该图集适用于新建、扩建的民用建筑中,暖通空调专业介质温度-30℃~300℃,系统工作压力P≤3000 Pa,D≤2000mm圆形风管或b≤3000mm矩形风管软连接的选用、安装及制作加工。

图集的主要内容包括风管软连接施工安装注意事项,软连接的选型原则及方法,不同接口形式的软连接构造图与安装图,以及按照不同材料风管的特点及安装的特殊要求给出的空调、通风系统管道上软连接的安装图,供相关人员设计选用、采购、制作、安装使用。

13k115图集目录

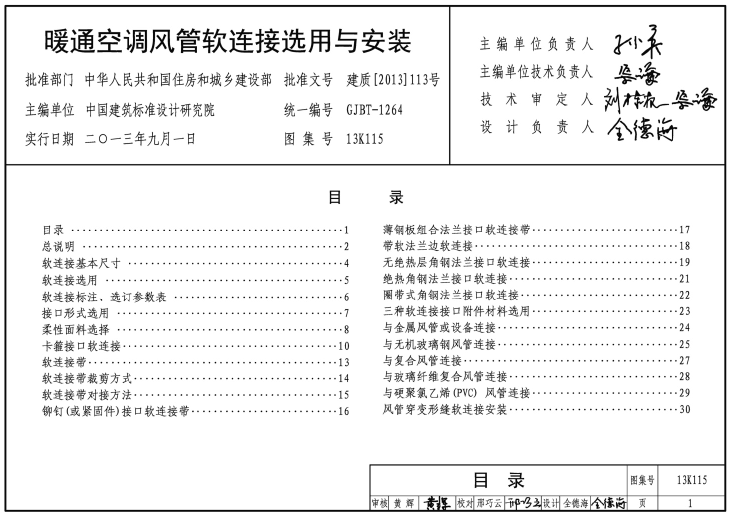

目录 1

总说明 2

软连接基本尺寸 4

软连接选用 5

软连接标注、选订参数表 6

接口形式选用 7

柔性面料选择 8

卡箍接口软连接 10

软连接带 13

软连接带裁剪方式 14

软连接带对接方法 15

铆钉(或紧固件)接口软连接带 16

薄钢板组合法兰接口软连接带 17

带软法兰边软连接 18

无绝热层角钢法兰接口软连接 19

绝热角钢法兰接口软连接 21

圈带式角钢法兰接口软连接 22

三种软连接接口附件材料选用 23

与金属风管或设备连接 24

与无机玻璃钢风管连接 25

与复合风管连接 27

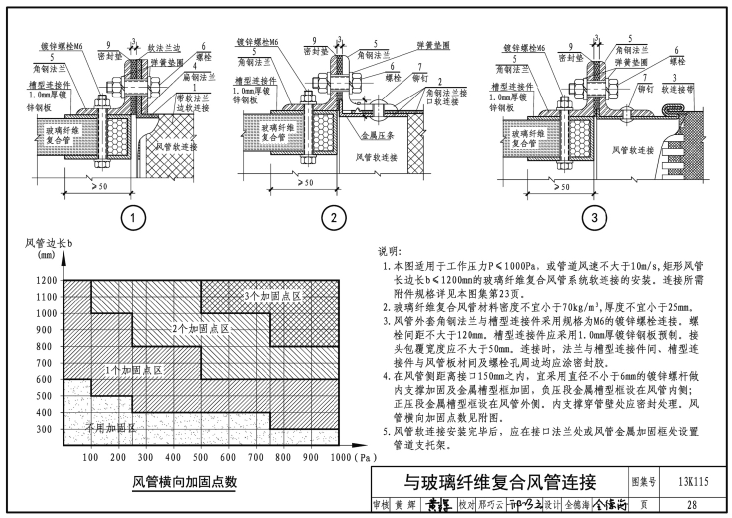

与玻璃纤维复合风管连接 28

与硬聚氯乙烯(PVC) 风管连接 29

风管穿沉降缝(伸缩缝)软连接安装 30
