10SMS202-2埋地矩形雨水管道及其附属构筑物图集(砖/石砌体)pdf完整清晰电子版【无水印】

10SMS202-2埋地矩形雨水管道及其附属构筑物图集(砖/石砌体)，一般被简称为10sms2022图集。点击本文相应的下载地址进行下载后，你将会获得一份pdf格式完整清晰电子版且无水印的10sms2022图集，如果你需要这份排水管道工程及附属设施参考图集的话，那就赶紧点击本文相应的下载地址来进行下载吧！该图集完全免费，有需要的朋友可以放心下载使用！

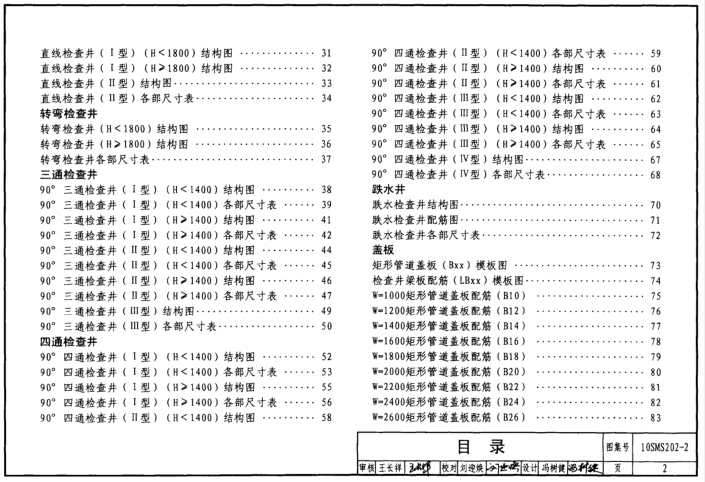

10sms2022图集目录

目录1

总说明4

典型渐变段盖板布置示意图9

砖砌体矩形管道

W=1000砖砌体矩形管道10

W=1200砖砌体矩形管道11

W=1400砖砌体矩形管道12

W=1600砖砌体矩形管道13

W=1800砖砌体矩形管道14

W=2000砖砌体矩形管道15

W=2200砖砌体矩形管道16

W=2400砖砌体矩形管道17

W=2600砖砌体矩形管道18

W=2800砖砌体矩形管道19

W=3000砖砌体矩形管道20

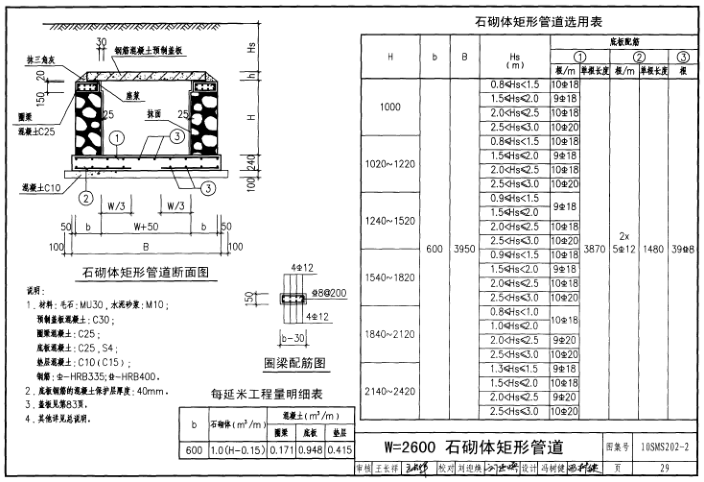

毛石砌体矩形管道

W=1000石砌体矩形管道21

W=1200石砌体矩形管道22

W=1400石砌体矩形管道23

W=1600石砌体矩形管道24

W=1800石砌老矩形管道25

W=2000石砌体矩形管道26

W=2200石砌体矩形管道27

W=2400石砌体矩形管道28

W=2600石砌体矩形管道29

矩形管道变形缝做法大样图30

附属构筑物

直线检查井

直线检查井（Ⅰ型）（H＜1800）结构图31

直线检查井（Ⅰ型）（H≥1800）结构图32

直线检查井（Ⅱ型）结构图33

直线检查井（Ⅱ型）各部尺寸表34

转弯检查井

转弯检查井（H＜1800）结构图35

转弯检查井（H≥1800）结构图36

转弯检查井各部尺寸表37

三通检查井

90°三通检查井（Ⅰ型）（H＜1400）结构图38

90°三通检查井（Ⅰ型）（H＜1400）各部尺寸表39

90°三通检查井（Ⅰ型）（H≥1400）结构图41

90°三通检查井（Ⅰ型）（H≥1400）各部尺寸表42

90°三通检查井（Ⅱ型）（H＜1400）结构图44

90°三通检查井（Ⅱ型）（H＜1400）各部尺寸表45

90°三通检查井（Ⅱ型）（H≥1400）结构图46

90°三通检查井（Ⅱ型）（H≥1400）各部尺寸表47

90°三通检查井（Ⅲ型）结构图49

90°三通检查井（Ⅲ型）各部尺寸表50

四通检查井

90°四通检查井（Ⅰ型）（H＜1400）结构图52

90°四通检查井（Ⅰ型）（H＜1400）各部尺寸表53

90°四通检查井（Ⅰ型）（H≥1400）结构图55

90°四通检查并（Ⅰ型）（H≥1400）各部尺寸表56

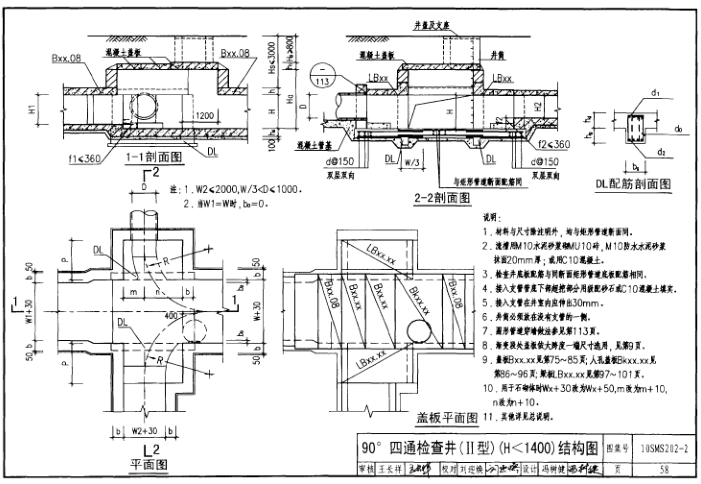

90°四通检查井（Ⅱ型）（H＜1400）结构图58

90°四通检查井（Ⅱ型）（H＜1400）各部尺寸表59

90°四通检查井（Ⅱ型）（H≥1400）结构图60

90°四通检查井（Ⅱ型）（H≥1400）各部尺寸表61

90°四通检查井（Ⅲ型）（H＜1400）结构图62

90°四通检查井（Ⅲ型）（H＜1400）各部尺寸表63

90°四通检查井（Ⅲ型）（H≥1400）结构图64

90°四通检查井（Ⅲ型）（H≥1400）各部尺寸表65

90°四通检查井（Ⅳ型）结构图67

90°四通检查井（Ⅳ型）各部尺寸表68

跌水井

跌水检查井结构图70

跌水检查井配筋图71

跌水检查井各部尺寸表72

盖板

矩形管道盖板（Bxx）模板图73

检查井梁板配筋（LBxx）模板图74

W=1000 矩形管道盖板配筋（B10）75

W=1200矩形管道盖板配筋（B12）76

W=1400矩形管道盖板配筋（B14）77

W=1600 矩形管道盖板配筋（B16）78

W=1800矩形管道盖板配筋（B18）79

W=2000矩形管道盖板配筋（B20）80

W=2200矩形管道盖板配筋（B22）81

W=2400矩形管道盖板配筋（B24）82

W=2600矩形管道盖板配筋（B26）83

W=2800矩形管道盖板配筋（B28）84

W=3000矩形管道盖板配筋（B30）85

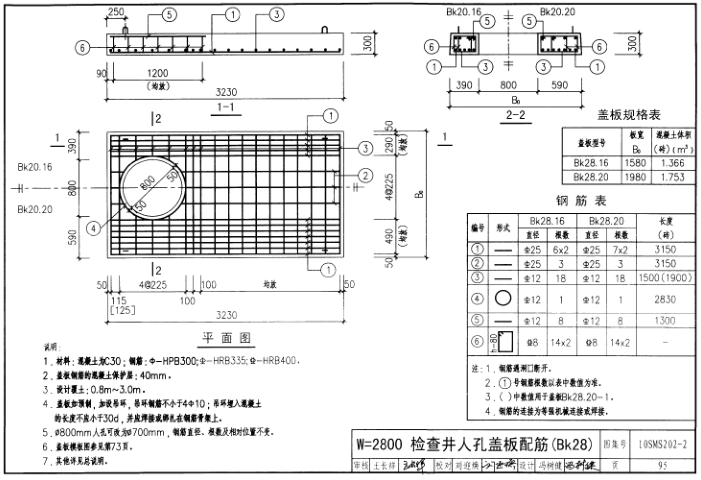

W=1000检查井人孔盖板配筋（Bk10）86

W=1200检查井人孔盖板配筋（Bk12）87

W=1400检查井人孔盖板配筋（Bk14）88

W=1600检查井人孔盖板配筋（Bkl6）89

W=1800检查井人孔盖板配筋（Bk18）90

W=2000检查井人孔盖板配筋（Bk20）91

W=2200检查井人孔盖板配筋（Bk22）92

W=2400检查井人孔盖板配筋（Bk24）93

W=2600检查井人孔盖板配筋（Bk26）94

W=2800检查井人孔盖板配筋（Bk28）95

W=3000检查井人孔盖板配筋（Bk30）96

检查井梁板配筋（LB16）97

检查井梁板配筋（LB18）98

检查井梁板配筋（LB20）99

检查井梁板配筋（LB24）100

检查并梁极配筋（LB28）101

W=1000转弯检查井盖板配筋（Bz10、Bzk10）102

W=1200转弯检查井盖板配筋（Bz12、Bzk12）103

W=1400转弯检查井盖板配筋（Bz14，Bzkl4）104

W=1600转弯检查井盖板配筋（Bz16，Bzkl6）105

W=1800转弯检查井盖板配筋（Bz18，Bzk18）106

W=2000转弯检查井盖板配筋（Bz20、Bzk20）107

W=2200转弯检查井盖板配筋（Bz22、Bzk22L、Bzk22R）108

W=2400转弯检查井盖板配筋（Bz24、Bzk24L、Bzk24R）109

W=2600转弯检查井盖板配筋（Bz26、Bzk26L、Bzk26R）110

W=2800转弯检查井盖板配筋（Bz28、Bzk28L、Bzk28R）111

W=3000转弯检查井盖板配筋（Bz30、Bzk30L、Bzk30R）112

其他

圆形管道穿墙洞口做法大样图113

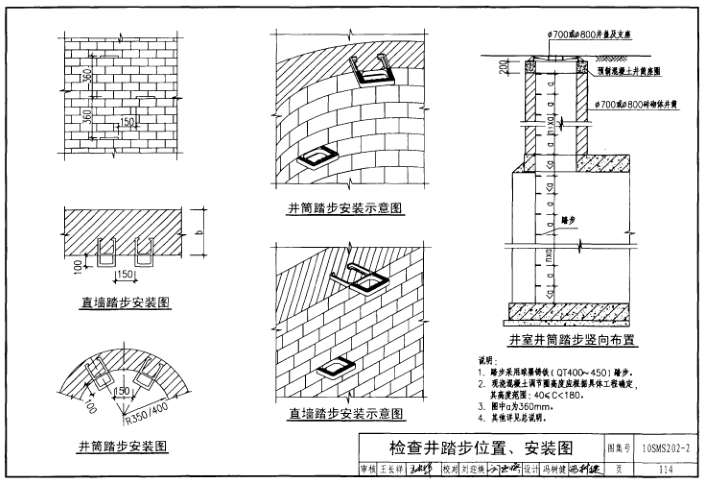

检查井踏步位置、安装图114

10sms2022图集内容简介

10SMS202-2 《埋地矩形雨水管道及其附属构筑物（砖、石砌体）》国家建筑标准设计图集适用于抗震设防烈度为8度（0.20g、0.30g）及8度以下地区市政工程中的重力流雨水矩形管道及使用工况类似的其他排水矩形管道设施。矩形管道为单孔矩形管道，管道宽度W自1000mm至3000mm，管道高度H自1000mm至2420mm。矩形管道盖板以上设计覆土深度在0.8～3.0m之间。管道的适用最大设计流速宜为5.0m/s，最小满流设计流速应为0.75m/s，管道的粗糙系数n值建议采用0.014。主要内容包括矩形管道及其附属构筑物两部分的施工详图。矩形管道为单孔矩形管道，由预制钢筋混凝土盖板、砖石砌体墙及现浇钢筋混凝土底板三部分组成。附属构筑物部分包括：直线检查井、转弯检查井、三通检查井、四通检查井、跌水井。检查井均为混合式结构，由井筒、预制钢筋混凝士盖板、砖石孔砌体墙及现浇钢筋混凝土底板四部分组成。为了解决市政雨水排水矩形管道技术复杂的难题，首次编制了该图集。用于指导埋地矩形雨水管道及其附属构筑物（砖、石砌体）的选用和施工。
