首页教育素材建筑图集规范 → 04SG307现浇钢筋混凝土板式楼梯图集 pdf无水印【高清电子版】

04SG307现浇钢筋混凝土板式楼梯图集

04SG307现浇钢筋混凝土板式楼梯图集pdf无水印【高清电子版】

  • 大小:2.7M
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-07-01 17:52
  • 等级:
  • 类型:建筑图集规范
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

04SG307现浇钢筋混凝土板式楼梯图集是一份适用于非抗震设计及抗震设防烈度≤8度地区多层砌体结构、高层剪力墙结构住宅的板式楼梯的参考图集,该图集通常被简称为04sg307图集。点击本文相应的下载地址进行下载后你将会获得一份pdf格式无水印的、且内容高清的电子版04sg307图集,如果你需要这份04sg307图集的话,那就赶紧点击本文相应的下载地址进行下载查阅吧!

04sg307图集内容简介

主要内容包括常用的现浇住宅板式楼梯选用表、平剖面图、配筋图及材料表(住宅建筑层高分2.8m、2.9m、3.0m三种;楼梯开间分2.6m、2.8m两种;楼梯进深分4.8m、5.1m、5.2m、5.4m、5.5m、7.0m、7.2m、7.3m、7.5m九种)。其内容基本涵盖住宅楼梯的规格和形式,有选用示例可根据工程需要直接选用。

04sg307图集目录

目录1

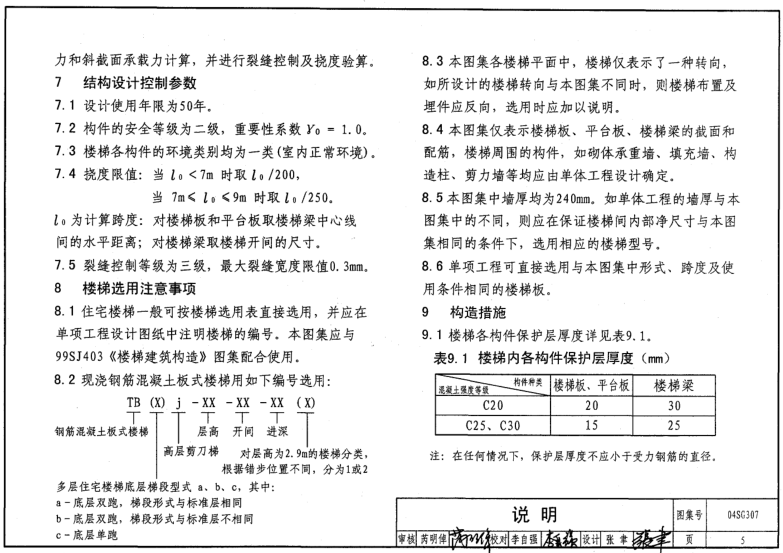

说明3

楼梯选用表7

多层住宅楼梯

TB(a)-28-26-48、51 TB(a)-30-26-51、54楼梯平面8

TB(a)-28-26-48、51 TB(a)-30-26-51、54楼梯剖面9

TB(a)-29-26-51、54(1、2)楼梯平面10

TB(a)-29-26-51、54(1、2)楼梯剖面12

TB(b)-28-26-52楼梯平面13

TB(b)-28-26-52楼梯剖面14

TB(b)-29-26-52(1)楼梯平面15

TB(b)-29-26-52(1)楼梯剖面16

TB(b)-29-26-52(2)楼梯平面17

TB(b)-29-26-52(2)楼梯剖面18

TB(b)-30-26-55楼梯平面19

TB(b)-30-26-55楼梯剖面20

TB(c)-28-26-48、51 TB(c)-30-26-51、54楼梯平面21

TB(c)-28-26-48、51 TB(c)-30-26-51、54楼梯剖面22

TB(c)-29-26-51、54(1、2)楼梯平面23

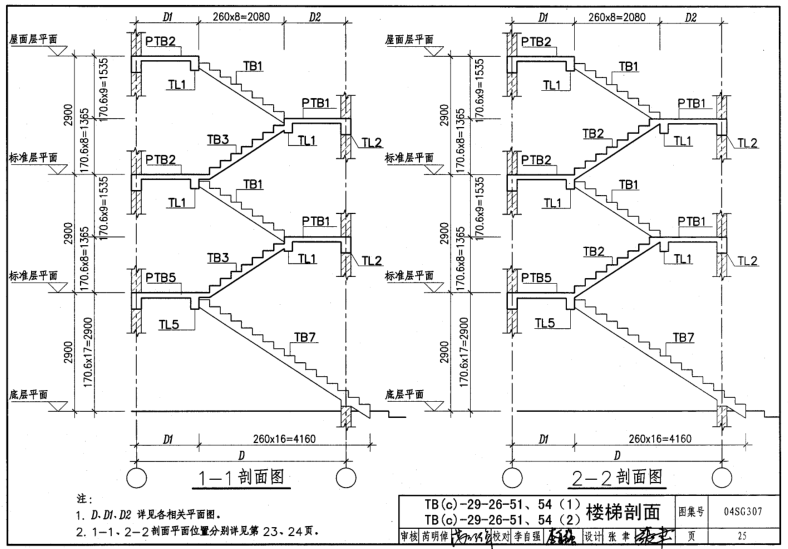

TB(c)-29-26-51、54(1、2)楼梯剖面25

TB1配筋图26

TB1A配筋图27

TB2配筋图28

TB2A配筋图29

TB3、TB3A、TB3B配筋图30

TB3、TB3A、TB3B配筋表31

TB4配筋图32

TB5配筋图33

TB6配筋图34

TB7配筋图35

PTB1~PTB5配筋图36

TL1~TL5配筋图37

TB1~TB3B材料表38

TB4~TB7材料表44

PTB1~PTB5材料表49

TL材料表54

高层住宅剪刀楼梯

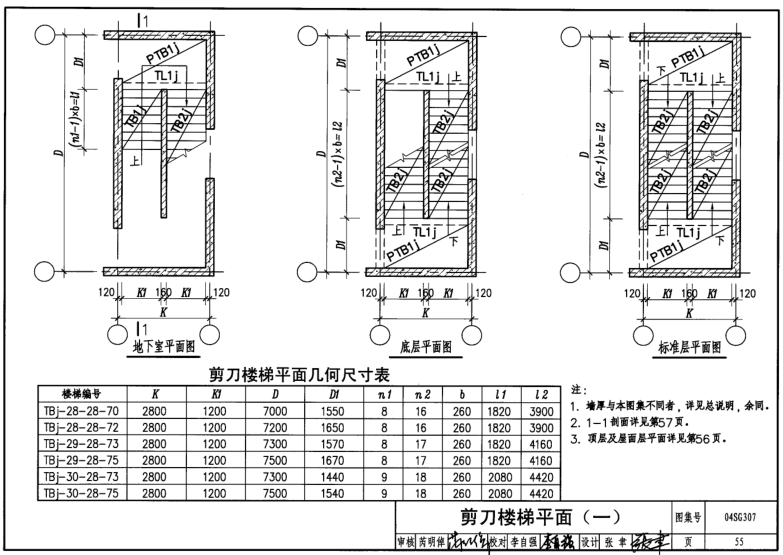

剪刀楼梯平面55

剪刀楼梯剖面57

TB1j配筋图58

TB2j配筋图59

PTB1j配筋图60

剪刀楼梯TL1j配筋图61

TBj-28-28-70、72材料表(C20) TBj-29-28-73、75材料表(C20)62

TBj-30-28-73、75材料表(C20) TBj-28-28-70、72材料表(C25)63

TBj-29-28-73、75材料表(C25) TBj-30-28-73、75材料表(C25) 64

TBj-28-28-70、72材料表(C30) TBj-29-28-73、75材料表(C30)65

TBj-30-28-73、75材料表(C30)66

不同面层厚度的踏步高度构造、第一跑起步处连接构造67

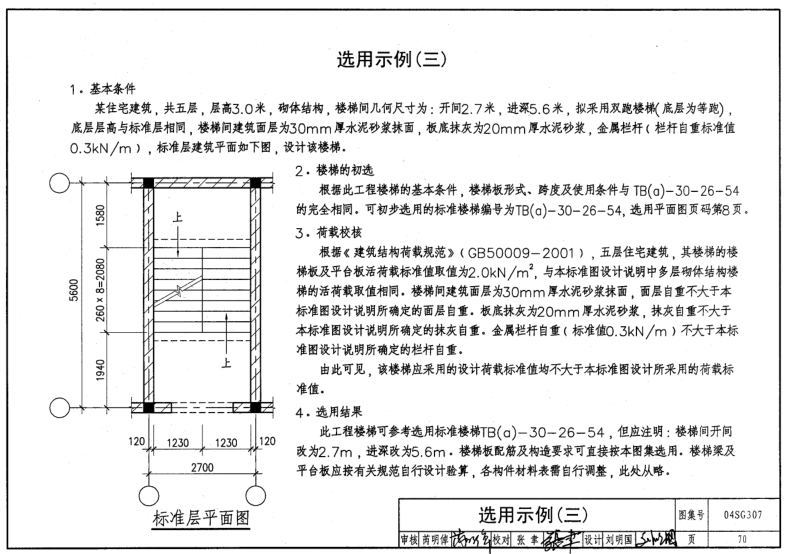

选用示例68

04sg307图集样张

PC官方
安卓官方手机版
IOS官方手机版

04SG307现浇钢筋混凝土板式楼梯图集截图
