04G337吊车梁走道板图集，代替了原有95G337图集，一般被简称为04g337图集。它是一份适用于非抗震设计及抗震设防烈度6~9度（9度仅Ⅰ～Ⅱ场地）地区的6M柱距钢筋混凝土柱工业厂房（柱宽400、500、600三种）的参考图集。如果你需要一份04g337图集免费下载文档的话，只需点击本文相应的下载地址即可获得一份pdf格式免费高清完整版且无水印的04g337图集哦！以下是关于该图集的相关介绍，希望对大家有所帮助！
04g337图集内容简介
图集按走道板的宽度800、600、400三种规格，编制了相应的配筋详图及与柱连接节点，钢筋表等供设计人员选用。本图集编制的走道板规格齐全，满足设计人员工程实际需要，能提高设计和施工效率，达到工业化生产要求。
04g337图集目录
目录1
说明3
选用表6
吊车梁走道板平面布置示意图7
1-1剖面示意图8
2-2剖面示意图9
与柱连接节点①③及LJ-1详图10
与柱连接节点②及LJ-5详图11
与柱连接节点④12
与柱连接节点⑤⑥13
DB80-1、1S模板及钢筋图14

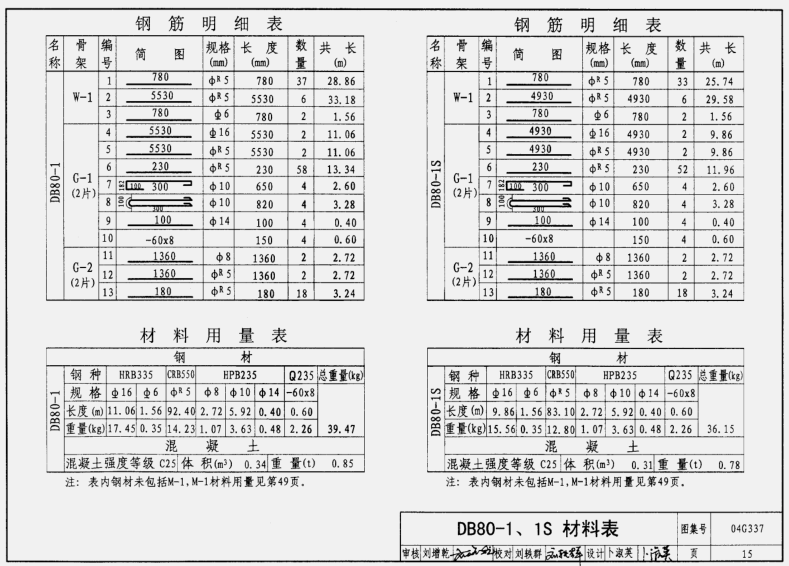

DB80-1、1S材料表15
DB80-1～5S节点详图16
DB80-2、2S模板及钢筋图17
DB80-2、2S材料表18
DB80-3、3S模板及钢筋图19
DB80-3、3S材料表20
DB80-4、4S模板及钢筋图21
DB80-4、4S材料表22
DB80-5、5S模板及钢筋图23
DB80-5、5S材料表24
DB60-1、1S模板及钢筋图25
DB60-1、1S材料表26
DB60-2、2S模板及钢筋图27
DB60-2、2S材料表28
DB60-3、3S模板及钢筋图29
DB60-3、3S材料表30
DB60-4、4S模板及钢筋图31
DB60-4、4S材料表32

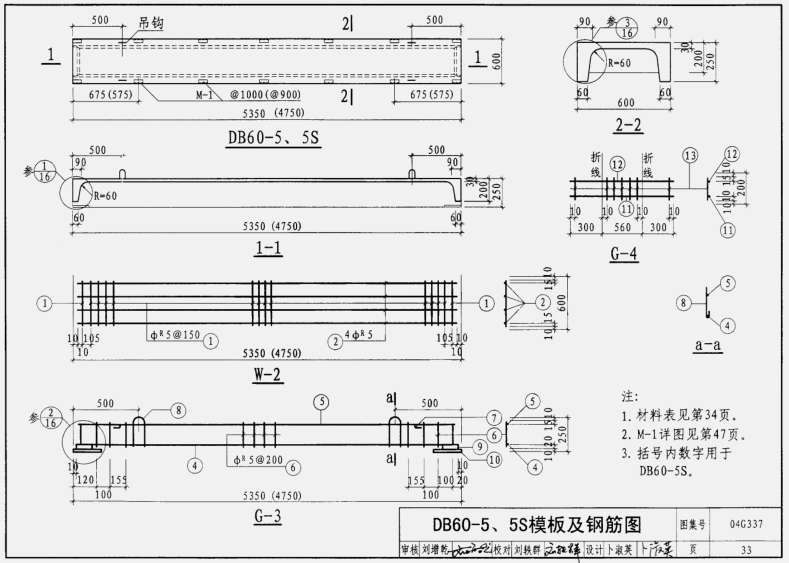

DB60-5、5S模板及钢筋图33
DB60-5、5S材料表34
DB40-1、1S模板及钢筋图35
DB40-1、1S材料表36
DB40-2、2S模板及钢筋图37
DB40-2、2S材料表38
DB40-3、3S模板及钢筋图39
DB40-3、3S材料表40
DB40-4、4S模板及钢筋图41
DB40-4、4S材料表42
DB40-5、5S模板及钢筋图43
DB40-5、5S材料表44

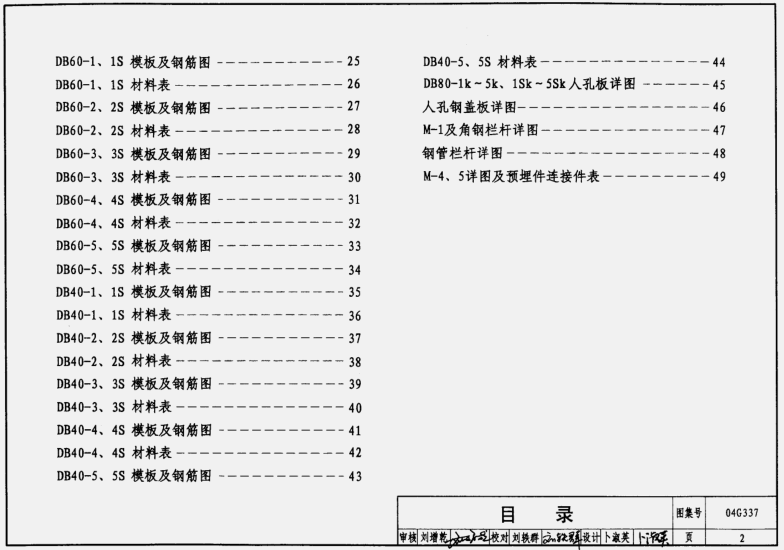

DB80-1k～5k、1Sk～5Sk人孔板详图45
人孔钢盖板详图46
M-1及角钢栏杆详图47
钢管栏杆详图48

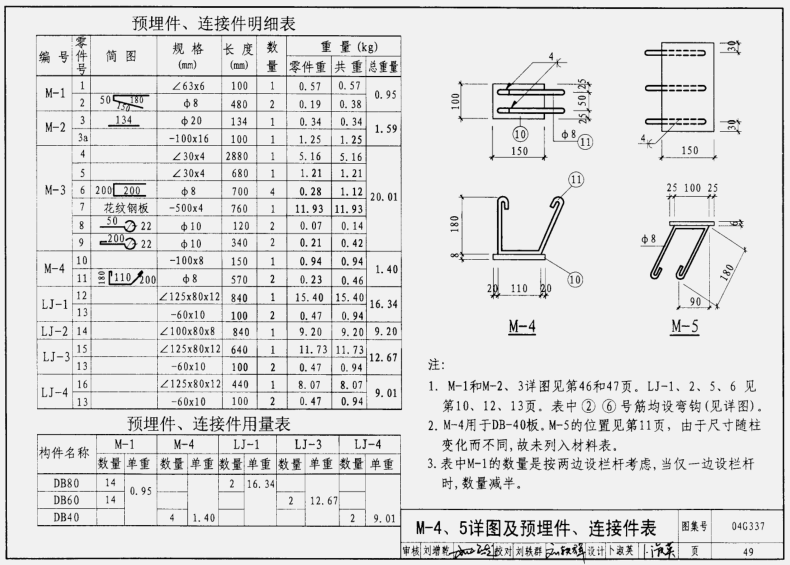

M-4、5详图及预埋件连接件表49
