03J402钢筋混凝土螺旋楼梯图集pdf超清无水印【代替88SJ434(一)】

03J402钢筋混凝土螺旋楼梯图集（以下简称03j402图集）是一份适用于一般工业与民用建筑室内外楼梯的参考图集（包括中柱式和板式两种形式的钢筋混凝土螺旋梯建筑构造），它替代了原有的88SJ434(一)图集。本节内容小编为大家整理带来的是一份pdf格式超清无水印的03j402图集，以下是关于该图集的相关介绍，如果你需要这份图集的话，点击本文相应的下载地址即可进行下载查阅！

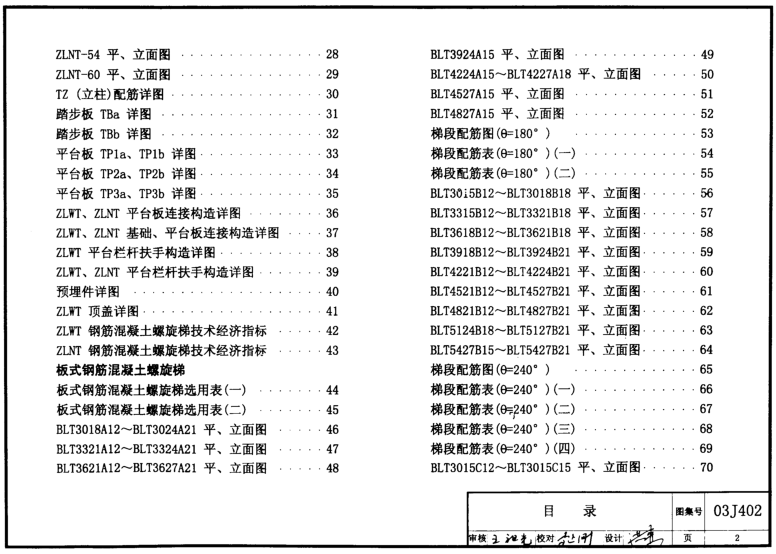

03j402图集目录

目录1

说明4

中柱式钢筋混凝土螺旋梯

中柱式钢筋混凝土螺旋梯选用表7

中柱式钢筋混凝土螺旋梯构件明细表8

ZLWT-27平、立面图9

ZLWT-28平、立面图10

ZLWT-29平、立面图11

ZLWT-30平、立面图12

ZLWT-33平、立面图13

ZLWT-36平、立面图14

ZLWT-42平、立面图15

ZLWT-48平、立面图16

ZLWT-54平、立面图17

ZLWT-60平、立面图18

ZLNT-27平、立面图19

ZLNT-28平、立面图20

ZLNT-29平、立面图21

ZLNT-30平、立面图22

ZLNT-33平、立面图23

ZLNT-36平、立面图24

ZLNT-39平、立面图25

ZLNT-42平、立面图26

ZLNT-48平、立面图27

ZLNT-54平、立面图28

ZLNT-60平、立面图29

TZ(立柱)配筋详图30

踏步板TBa详图31

踏步板TBb详图32

平台板TP1a、TP1b详图33

平台板TP2a、TP2b详图34

平台板TP3a、TP3b详图35

ZLWT、ZLNT平台板连接构造详图36

ZLWT、ZLNT基础、平台板连接构造详图37

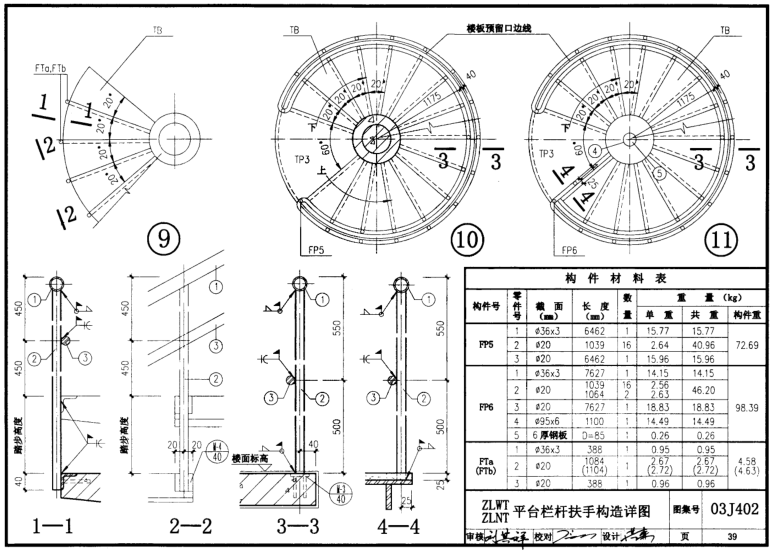

ZLWT平台栏杆扶手构造详图38

ZLWT、ZLNT平台栏杆扶手构造详图39

预埋件详图40

ZLWT顶盖详图41

ZLWT钢筋混凝土螺旋梯技术经济指标42

ZLNT钢筋混凝土螺旋梯技术经济指标43

板式钢筋混凝土螺旋梯

板式钢筋混凝土螺旋梯选用表(一)44

板式钢筋混凝土螺旋梯选用表(二)45

BLT3018A12～BLT3024A21平、立面图46

BLT3321A12～BLT3324A21平、立面图47

BLT3621A12～BLT3627A21平、立面图48

BLT3924A15平、立面图49

BLT4224A15～BLT4227A18平、立面图50

BLT4527A15平、立面图51

BLT4827A15平、立面图52

梯段配筋图(θ=180度)53

梯段配筋表(θ=180度)(一)54

梯段配筋表(θ=180度)(二)55

BLT3015B12～BLT3018B18平、立面图56

BLT3315B12～BLT3321B18平、立面图57

BLT3618B12～BLT3621B18平、立面图58

BLT3918B12～BLT3924B21平、立面图59

BLT4221B12～BLT4224B21平、立面图60

BLT4521B12～BLT4527B21平、立面图61

BLT4821B12～BLT4827B21平、立面图62

BLT5124B15～BLT5127B21平、立面图63

BLT5427B15～BLT5427B21平、立面图64

梯段配筋图(θ=240度)65

梯段配筋表(θ=240度)(一)66

梯段配筋表(θ=240度)(二)67

梯段配筋表(θ=240度)(三)68

梯段配筋表(θ=240度)(四)69

BLT3015C12～BLT3015C15平、立面图70

BLT3315C12～BLT3318C18平、立面图71

BLT3615C12～BLT3618C18平、立面图72

BLT3918C12～BLT3918C15平、立面图73

BLT4218C12～BLT4221C18平、立面图74

BLT4521C12～BLT4524C18平、立面图75

BLT4821C12～BLT4824C18平、立面图76

BLT5124C12～BLT5124C18平、立面图77

BLT5424C12～BLT5424C15平、立面图78

梯段配筋图(θ=270度)79

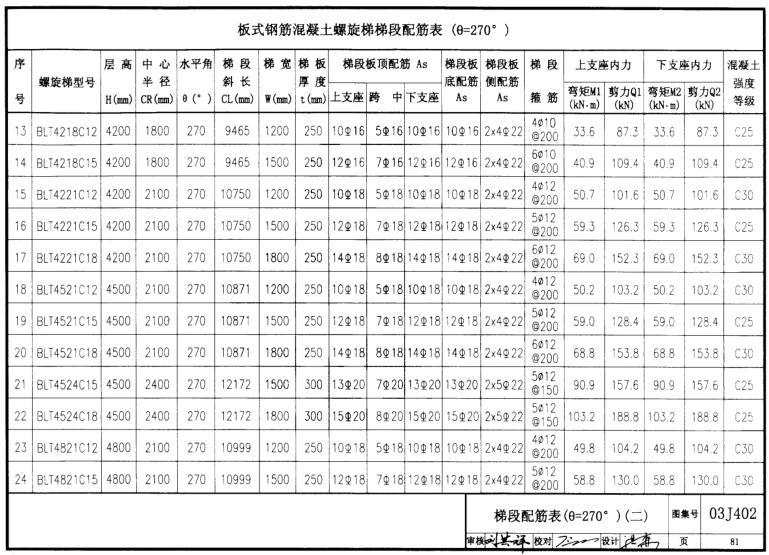

梯段配筋表(θ=270度)(一)80

梯段配筋表(θ=270度)(二)81

梯段配筋表(θ=270度)(三)82

BLT3315D15平、立面图83

BLT3615D12～BLT3618D18平、立面图84

BLT3915D12～BLT3918D18平、立面图85

BLT4218D12～BLT4221D18平、立面图86

BLT4518D12～BLT4521D18平、立面图87

BLT4818D12～BLT4821D18平、立面图88

BLT5118D12～BLT5124D18平、立面图89

BLT5421D12～BLT5424D18平、立面图90

梯段配筋图(θ=300度)91

梯段配筋表(θ=300度)(一)92

梯段配筋表(θ=300度)(二)93

梯段配筋表(θ=300度)(三)94

BLT3315E15～BLT3315E18平、立面图95

BLT3615E15～BLT3615E18平、立面图96

BLT3915E12～BLT3918E18平、立面图97

BLT4215E12～BLT4218E18平、立面图98

BLT4515E12～BLT4518E18平、立面图99

BLT4818E15～BLT4818E18平、立面图100

BLT5118E12～BLT5118E18平、立面图101

BLT5418E12～BLT5421E18平、立面图102

梯段配筋图(θ=360度)(一)103

梯段配筋图(θ=360度)(二)104

梯段配筋表(θ=360度)(一)105

梯段配筋表(θ=360度)(二)106

板式钢筋混凝土螺旋梯

梯段扶手构造(一)～(六)107

板式钢筋混凝土螺旋梯113

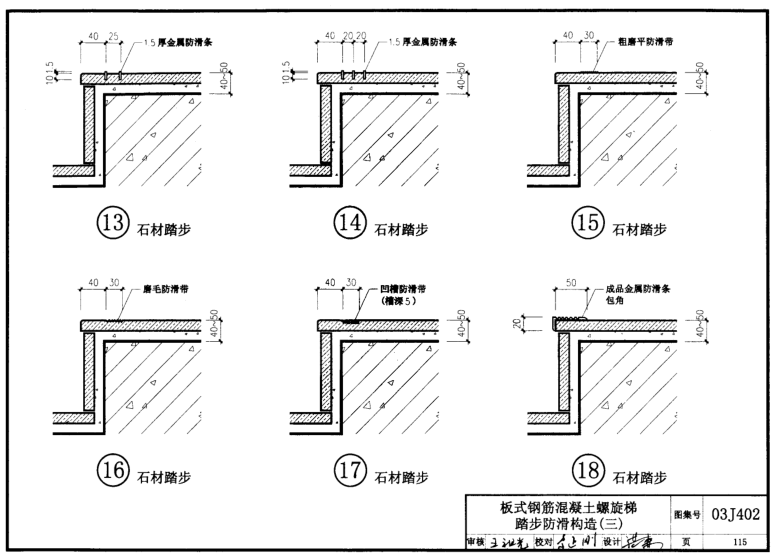

踏步防滑构造(一)～(三)113

03j402图集样张
