12S522混凝土模块式排水检查井图集(代替05ss522)

12S522混凝土模块式排水检查井图集(代替05ss522)pdf高清完整版【带目录】

  • 大小:2.1M
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-06-10 09:32
  • 等级:
  • 类型:建筑图集规范
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

12S522混凝土模块式排水检查井图集简称为12s522图集,该图集替代了原有的05ss522图集。小编在这里和大家分享的这份12s522图集为pdf格式高清完整版,内容完整,带目录,且该图集中的图张均清晰无水印,如果你需要一份“12s522图集免费下载”文档,那么就赶紧点击本文相应的下载地址来下载吧!

12s522图集简介

主要内容包括:Φ700~Φ1500mm圆形、直线和90°三(四)通矩形混凝土模块式排水检查井选用与施工详图;Φ900~Φ1500mm圆形沉泥井选用与施工详图;矩形和半圆形竖槽式混凝土模块式跌水井选用与施工详图。

本图集根据混凝土模块产品及其作为井室墙体材料的砌筑技术发展,对05SS522《混凝土模块式排水检查井》进行修编。本图集采用混凝土模块作为排水检查井墙体的砌筑材料替代粘土实心砖,对节约土地资源、保护生态环境将起到积极作用。

12s522图集适用于市政及工业与民用建筑室外无内压的圆形排水管道。雨水管道管径D=200~2000mm,污水管道管径D=200~1500mm,检查井盖板以上设计覆土厚度在0.4~4.0m之间。结构抗震设防烈度不大于8度(0.2g、0.30g)。矩形井按有地下水及无地下水两种情况设计,其余均按有地下水设计。

12s522图集目录

目录1

总说明4

通用详图

典型模块尺寸及代码表12

检查井井墙底部构造示意图、盖板安装节点大样图13

井墙配筋大样图14

跌水井井墙构造柱做法大样图15

圆形管道穿墙做法大样图16

预制盖板模板大样图17

圆形检查井

圆形检查井管道接入组合表18

Φ700~Φ800圆形雨水检查井(Y01y)19

Φ700~Φ800圆形污水检查井(Y01w)20

Φ900~Φ1500圆形雨水检查井(Y02y)21

Φ900~Φ1500圆形污水检查井(Y02w)22

圆形检查井组砌图23

Φ900~Φ1500圆形检查井井室各部尺寸表24

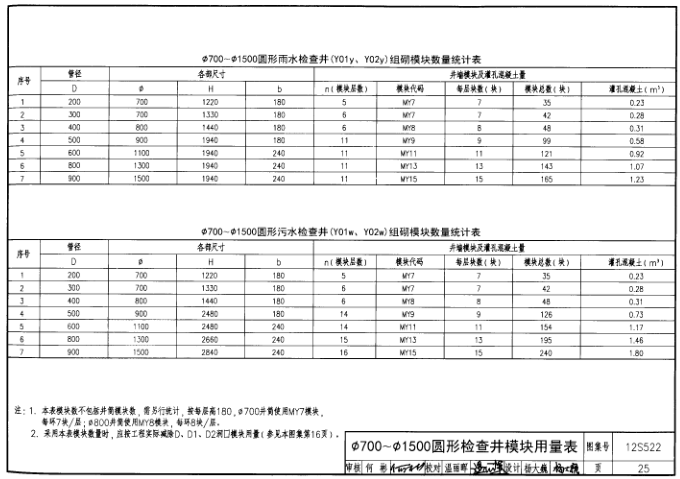

Φ700~Φ1500圆形检查井模块用量表25

Φ900~Φ1500圆形沉泥井(Y03c)26

Φ900~Φ1500圆形沉泥井井室各部尺寸表及模块用量表27

Φ900圆形检查井盖板配筋Y02B0928

Φ1100圆形检查井盖板配筋Y02B1129

Φ1300圆形检查井盖板配筋Y02B1330

Φ1500圆形检查井盖板配筋Y02B1531

矩形直线检查井

矩形检查井管道接入组合表32

矩形直线雨水检查井(J01y)33

矩形直线污水检查井(J01w)34

矩形直线检查井组砌图35

矩形直线雨水检查井井室各部尺寸表(有、无地下水)39

矩形直线污水检查井井室各部尺寸表(有、无地下水)40

矩形直线雨水、污水检查井模块用量表41

矩形直线检查井盖板配筋J01B142

矩形直线检查井盖板配筋J01B243

矩形直线检查井盖板配筋J01B344

矩形直线检查井盖板配筋J01B445

矩形直线检查井盖板配筋J01B546

矩形直线检查井盖板配筋J01B647

矩形直线检查井盖板配筋J01B748

矩形三通检查井

矩形三通雨水检查井(J02y)49

矩形三通污水检查井(J02w)50

矩形三通检查井组砌图51

矩形三通雨水检查井井室各部尺寸表(有、无地下水)53

矩形三通污水检查井井室各部尺寸表(有、无地下水)54

矩形三通雨水、污水检查井模块用量表55

矩形三通检查井盖板配筋J02B156

矩形三通检查井盖板配筋J02B257

矩形三通检查井盖板配筋J02B358

矩形三通检查井盖板配筋J02B459

矩形三通检查井盖板配筋J02B560

矩形四通检查井

矩形四通雨水检查井(J03y)61

矩形四通污水检查井(J03w)62

矩形四通检查井组砌图63

矩形四通雨水检查井井室各部尺寸表(有、无地下水)67

矩形四通污水检查井井室各部尺寸表(有、无地下水)68

矩形四通雨水、污水检查井模块用量表69

矩形四通检查井盖板配筋J03B170

矩形四通检查井盖板配筋J03B271

矩形四通检查井盖板配筋J03B372

矩形四通检查井盖板配筋J03B473

矩形四通检查井盖板配筋J03B574

竖槽式跌水井

竖槽式跌水井管道接入组合表75

矩形坚槽式跌水井(D01)76

矩形竖槽式跌水井组砌图77

矩形竖槽式跌水井井室各部尺寸表、模块用量表78

半圆形竖槽式跌水井(Ⅰ型)(D02)79

半圆形竖槽式跌水井(Ⅱ型)(D03)80

半圆形竖槽式跌水井(Ⅰ型、Ⅱ型)组砌图81

半圆形竖槽式跌水井(Ⅰ型、Ⅱ型)井室各部尺寸表、模块用量表82

半圆形竖槽式跌水井(Ⅰ型、Ⅱ型)盖板配筋D02B83

半圆形竖槽式跌水井(Ⅲ型)(D04)84

半圆形竖槽式跌水井(Ⅲ型)组砌图85

半圆形竖槽式跌水井(Ⅲ型)井室各部尺寸表86

半圆形竖槽式跌水井(Ⅲ型)模块用量表87

半圆形竖槽式跌水井(Ⅲ型)盖板配筋D04B188

半圆形竖槽式跌水井(Ⅲ型)盖板配筋D04B289

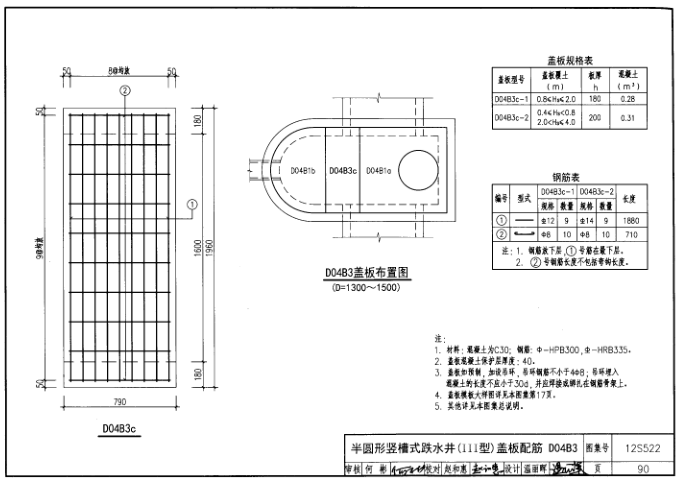

半圆形竖槽式跌水井(Ⅲ型)盖板配筋D04B390

半圆形竖槽式跌水井(Ⅳ型)(D05)91

半圆形竖槽式跌水井(Ⅳ型)组砌图92

半圆形竖槽式跌水井(Ⅳ型)井室各部尺寸表93

半圆形竖槽式跌水井(Ⅳ型)模块用量表94

半圆形竖槽式跌水井(Ⅳ型)盖板配筋及盖板布置图95

竖槽式跌水井预制平台板、过梁配筋图96

其他

雨水检查井踏步、脚窝位置图97

污水检查井踏步、脚窝位置图98

检查井踏步安装图99

轻、重型铸铁井盖图100

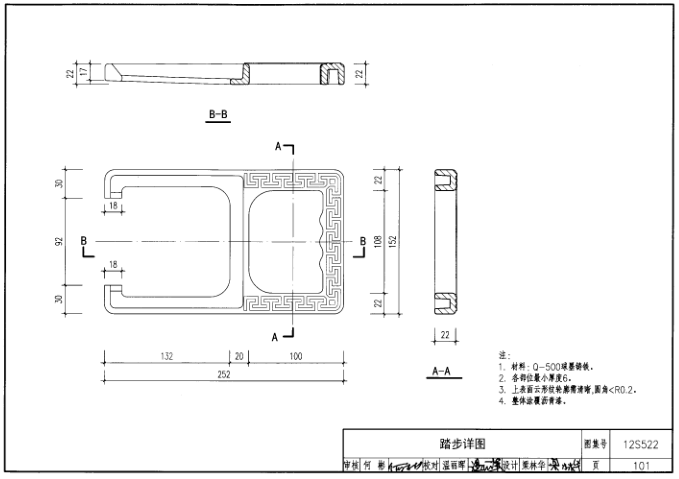

踏步详图101

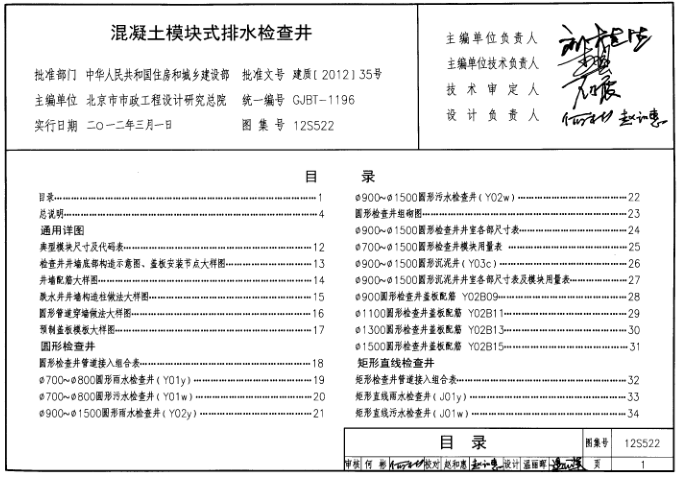

12s522图集样张
