03X401-2有线电视系统图集，一份被简称为03x4012的图集，该图集主要适用于，本节内容小编为大家整理带来的这份03x4012图集为pdf格式免费版，该图集内容完整，字迹清晰，适合作为参考资料使用，需要这份03X401-2有线电视系统图集的朋友点击本文相应的下载地址进行下载即可查阅！该图集为免费版，有需要的朋友可放心下载使用！
温馨提示：
本文档为PDF格式文档，因此需确保在阅读之前你已经安装了PDF阅读器，如果尚未安装阅读器，建议下载福昕PDF阅读器或其他PDF阅读器进行安装后阅读。
03X401-2有线电视系统图集适用范围介绍
本图册适用于住宅小区及住宅建筑,宾馆,饭店.办公楼,学校医院等一般性公共建筑中有线电视基础设施和有线电视传输网络的新建,改建,扩建工程.

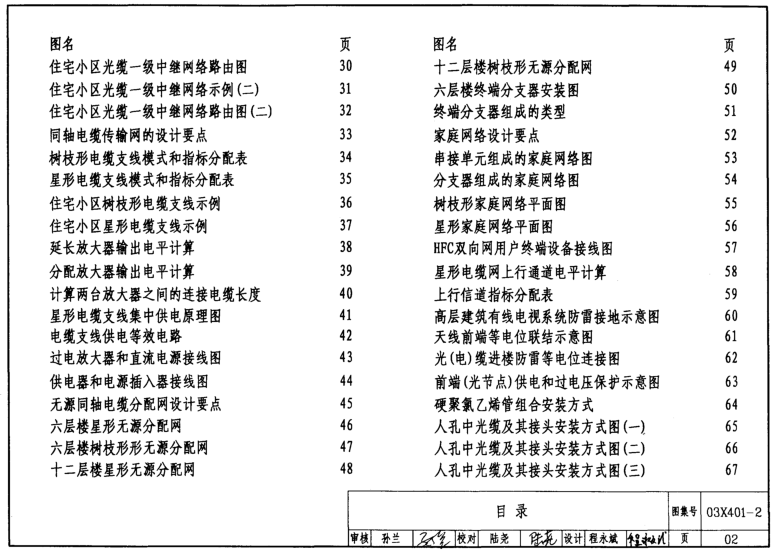

03X401-2有线电视系统图集目录节选
编制说明
图例和文字符号表
下行传输系统主要技术参数
上行传输物理通道主要技术参数
有线电视系统设计指标分配表
HFC系统的组成与指标分配
HFC双向系统组成

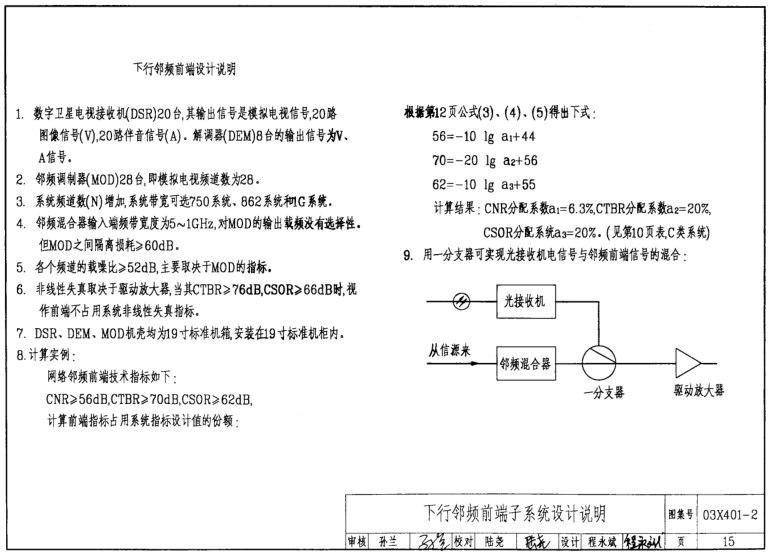

下行邻频前端子系统图
下行邻频前端子系统设计说明
下行隔频前端子系统
光接收机（光节点）机房平面图
信号前端站（所）平面图
光纤干线的设计要点

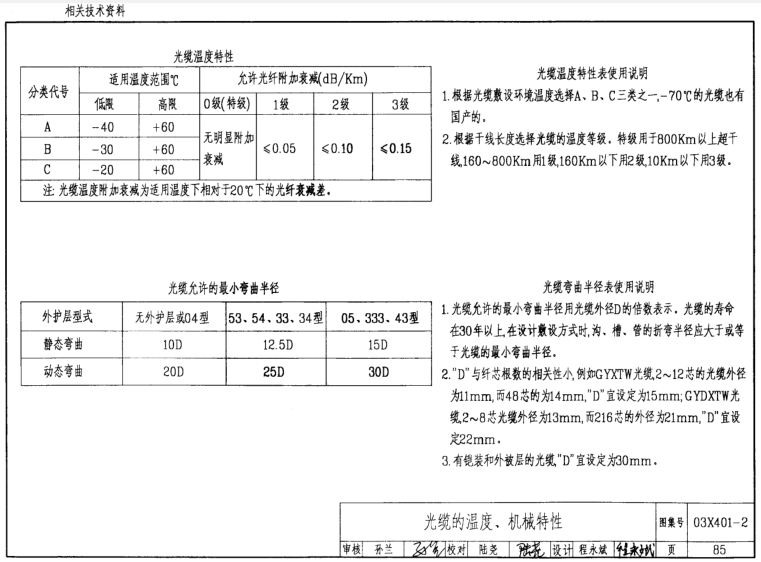

光缆传输干线的五种模式
光缆传输干线五种模式的应用
住宅（小区）单向可寻址收费管理系统示例
住宅（小区）有线电视缆线管道示例图
住宅（小区）用户统计表
住宅（小区）HFC单向传输网络示意图
住宅（小区）HFC单向传输网络路由图
住宅（小区）光缆一级中继网络示例（一）
光缆一级中继设备联线图
住宅小区光缆一级中继网络路由图
住宅小区光缆一级中继网络网络示便（二）
住宅小区光缆一级中继网络路由图（二）
同轴电缆传输网的设计要点
树枝形电缆传输网的设计要点
星形电缆支线模式和指标分配表
住宅小区树枝形电缆支线示例
住宅小区星形电缆支线示例
延长放大器输出电平计算
分配放大器输出电子计算

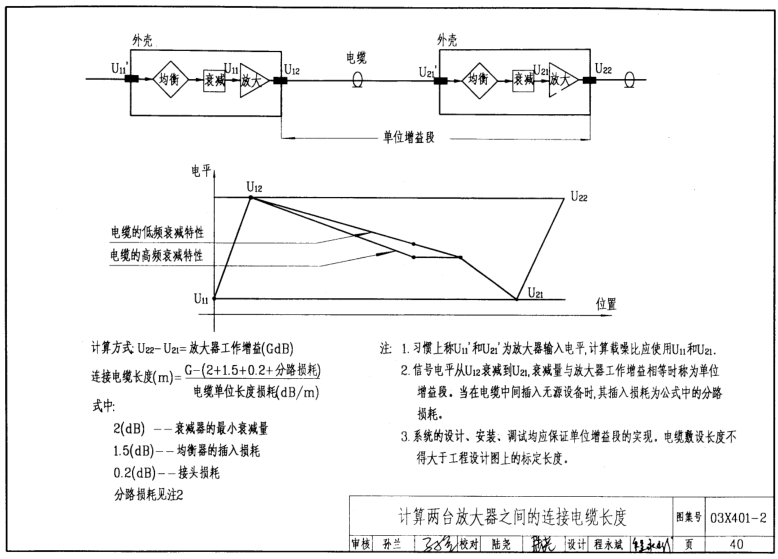

计算两台放大器之间的连接电缆长度
……
03X401-2有线电视系统图集图样
