焊点输入输出程序(CATIA和EXCEL坐标点转换工具)是一款可以以进程外的方式在Excel和CATIA之间执行坐标点的导出和导入操作,软件操作简单方便,适合做车身有限元分析或焊装工艺的技术人员使用。
焊点输入输出程序(CATIA和EXCEL坐标点转换工具)功能特色:
车身有成千上万个焊点,因此可能需要管理大量的CATIA焊点数模,使用这个软件,只用1个EXCEL文件就可以对车身的所有焊点进行管理。可以在WIN7/XP32位系统、CATIA V5R20版本下运行,本软件无毒能够卸载,请放心安装。
焊点输入输出程序(CATIA和EXCEL坐标点转换工具)使用说明:

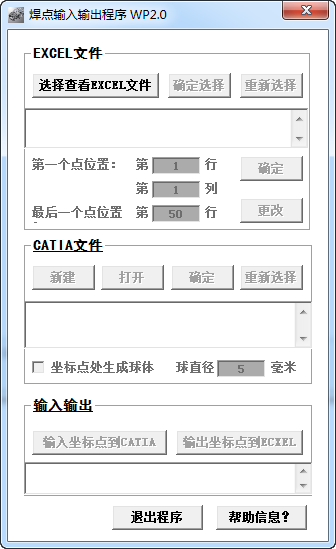

1、Excel文件
点击“选择查看Excel文件”按钮可以打开和修改Excel文件,点击“确定选择”按钮将锁定和保存刚才打开的Excel文件文件,点击“重新选择”按钮可以重新选择Excel文件。将第一个和最后一个的焊点所在行或列(整数)填入对应的文本框内,然后点击确定按钮,点击更改按钮可以对文本框内数值(整数)进行修改,然后再次点击确定按钮。
注意:输出坐标点到Excel时,最后焊点所在行的文本框输入的数值对结果没有影响!
2、CATIA文件
点击新建或打开按钮可以新建或打开CATPart文件,点击确定按钮可以锁定当前激活的CATPart文件,点击重选,按钮可以重新新建或打开CATPart文件。点击坐标点处生成球体,检查框,可以将Excel中的坐标点导入CATIA进在点坐标处生成球体,球直径,文本框中可以输入球体直径尺寸(整数)。
3、输入输出
点击输入坐标占到CATIA可以将Excel中的坐标点输入到CATIA中;点击输出坐标点到Excel按钮可以将CATIA中的坐标点输入到Excel中,在CATIA中先点时可以圈选。
