楼道交换机限制端口带宽的图文教程

楼道交换机端口带宽限制功能可以限制每个端口发送和接收数据的速率，从而达到对端口下所接的设备控制带宽的目的。此功能可以应用到小区、学校、酒店等电脑分散、不易管理的环境，通过限制端口带宽，避免个别电脑抢占过多带宽导致他人网络访问缓慢，同时也可以将网络中病毒、攻击等恶意行为的影响降到最低。

本文将详细介绍楼道交换机的端口带宽限制功能的设置步骤。

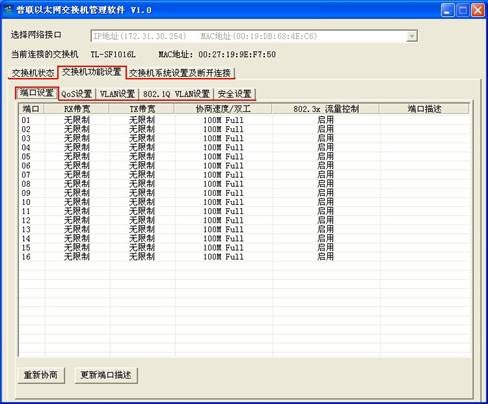

通过RSSManager管理软件连接交换机(本文以TL-SF1016L为例)，进入菜单：“交换机功能设置”→“端口设置”，配置界面如下图：

端口带宽控制配置步骤：

1. 在需要配置限速的端口所在栏上点击右键，将弹出配置菜单：

其中，RX带宽表示该端口接收数据的最大速率，TX带宽表示该端口发送数据的最大速率。对于端口下所连接的电脑来说，RX带宽可理解为是该端口电脑的最大上传速率，TX带宽可理解为是该端口电脑的最大下载速率。

2. 配置合适的带宽控制值：

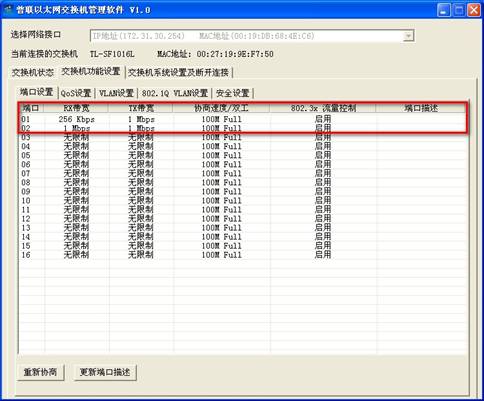

端口1的RX带宽为256Kbps，TX带宽为1Mbps；端口2的RX带宽为1Mbps，TX带宽为1Mbps，表示端口1和端口2下所连接的电脑的最大上传速率分别为256Kbps和1Mbps，最大下载速率均为1Mbps。

注：该功能是基于端口进行控制，而不是基于IP地址进行控制，因此如果某个端口下接有多台电脑，那么所有电脑将共享此处配置的带宽。

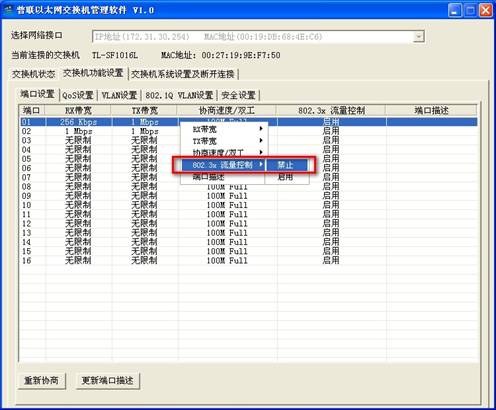

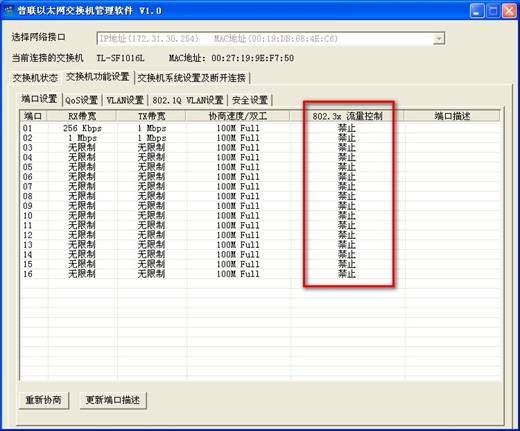

3. 为了正常的使用端口带宽限制功能，建议将交换机所有端口的802.3x流量控制功能禁止：

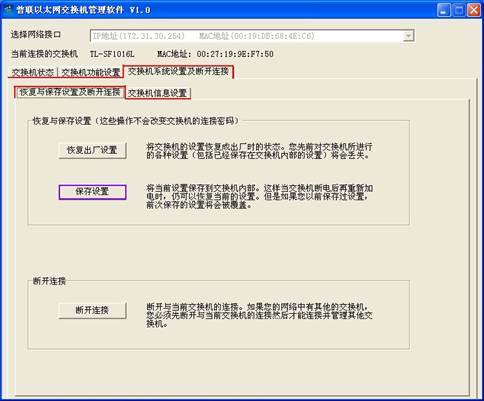

配置完成后需保存配置，否则交换机断电重启后之前的配置将会丢失。
