Linux下双网卡绑定技术实现负载均衡和失效保护（bond）

对于bonding的网络负载均衡是我们在文件服务器中常用到的，比如把三块网卡，当做一块来用，解决一个IP地址，流量过大，服务器网络压力过大的问题。对于文件服务器来说，比如NFS或SAMBA文件服务器，没有所有一个管理员会把内部网的文件服务器的IP地址弄非常多个来解决网络负载的问题。如果在内网中，文件服务器为了管理和应用上的方便，大多是用同一个IP地址。对于一个百M的本地网络来说，文件服务器在多个用户同时使用的情况下，网络压力是极大的，特别是SAMABA和NFS服务器。为了解决同一个IP地址，突破流量的限制，毕竟网线和网卡对数据的吞吐量是有限制的。如果在有限的资源的情况下，实现网络负载均衡，最佳的办法就是 bonding ；

另一种情况就是服务器的一个网卡失效或网络连接意外断开,如果做了bonding就能转换到另一个网卡的网络连接上.确保服务的不中断.

首先要看linux是否支持bonding,RHEL4已默认支持了.(大部分发行版都支持)

# modinfo bonding

filename: /lib/modules/2.6.18-8.el5/kernel/drivers/net/bonding/bonding.ko

author: Thomas Davis,

tadavis@lbl.gov

and many others

description: Ethernet Channel Bonding Driver, v3.0.3

version: 3.0.3

license: GPL

srcversion: 2547D22885C2FDF28EF7D98

如果有类似上面的信息输出,说明已支持了.

如果没有,说明内核不支持bonding,需要重新编译内核

编译内核的步骤这里就不多写了,在make menuconfig里面

找到Bonding driver support这样的对话框,选中他.

如果是模块编译,还需要挂载模块.挂载bonding 模块的方法；

[root@localhost#] modprobe bonding

如果/sbin/ifenslave没有,我们还需要把他也独立编译出来

[root@lin:/home/beinan#] cd /usr/src/linux-2.6.20/Documentation/networking

[root@lin:/home/networking#] gcc -Wall -Wstrict-prototypes -O -I/usr/src/linux-2.6.20/include ifenslave.c -o ifenslave

[root@lin:/home/networking#] cp ifenslave /sbin/ifenslave

1.#cp ifcfg-etho ifcfg-bond

2.#vim ifcfg-bond

DEVICE=bond0

IPADDR=192.168.100.2

NETMASK=255.255.255.0

NOBOOT=yes

BOOTPROTO=none

USERCTL=no

#vim ifcfg-eth0

DEVICE=eth0

HWADDR=xxxxxxxxxx

BOOTPROTO=none

ONBOOT=yes

USERCTL=no

MASTER=bond0

SLAVE=yes

TYPE=Ethernet

#vim ifcfg-eth1

DEVICE=eth1

HWADDR=xxxxxxxxxx

BOOTPROTO=none

ONBOOT=yes

USERCTL=no

MASTER=bond0

SLAVE=yes

TYPE=Ethernet

3. #vim /etc/modprobe.conf

加入下列行

alias bond0 bonding

options bond0 miimon=100 mode=1

alias net-pf-10 off //这行是关闭ipv6支持,也能不要)

说明：miimon是用来进行链路监测的。 比如:miimon=100，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路；mode的值表示工作模式，他共有0，1,2,3四种模式，常用的为0,1两种。

mode=0表示load balancing (round-robin)为负载均衡方式，两块网卡都工作。

mode=1表示fault-tolerance (active-backup)提供冗余功能，工作方式是主备的工作方式,也就是说默认情况下只有一块网卡工作,另一块做备份.

bonding只能提供链路监测，即从主机到交换机的链路是否接通。如果只是交换机对外的链路down掉了，而交换机本身并没有故障，那么bonding会认为链路没有问题而继续使用

4 # service network restart

重启后我们用ifconfig查看网卡信息,能看到多出一个bond0网卡.

bond0 Link encap:Ethernet HWaddr xxxxxxxxx

inet addr:192.168.1.200 Bcast:192.168.1.255 Mask:255.255.255.0

UP BROADCAST RUNNING MASTER MULTICAST MTU:1500 Metric:1

RX packets:48 errors:0 dropped:0 overruns:0 frame:0

TX packets:38 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:8817 (8.6 KiB) TX bytes:4807 (4.6 KiB)

eth0 Link encap:Ethernet HWaddr xxxxxxxxx

UP BROADCAST RUNNING SLAVE MULTICAST MTU:1500 Metric:1

RX packets:44 errors:0 dropped:0 overruns:0 frame:0

TX packets:46 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:8196 (8.0 KiB) TX bytes:6007 (5.8 KiB)

Interrupt:169 Base address:0x2000

eth1 Link encap:Ethernet HWaddr xxxxxxxxx

UP BROADCAST RUNNING SLAVE MULTICAST MTU:1500 Metric:1

RX packets:8 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:861 (861.0 b) TX bytes:0 (0.0 b)

Interrupt:193 Base address:0x2080

那也就是说在主备模式下,当一个网络接口失效时(例如主交换机掉电等),不回出现网络中断,系统会按照cat /etc/rc.d/rc.local里指定网卡的顺序工作,机器仍能对外服务,起到了失效保护的功能.

能查看到bond0的工作状态

[root@localhost ~]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.0.3 (March 23, 2006)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth0

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: up

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c2:b3:44

Slave Interface: eth1

MII Status: up

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c2:b3:4e

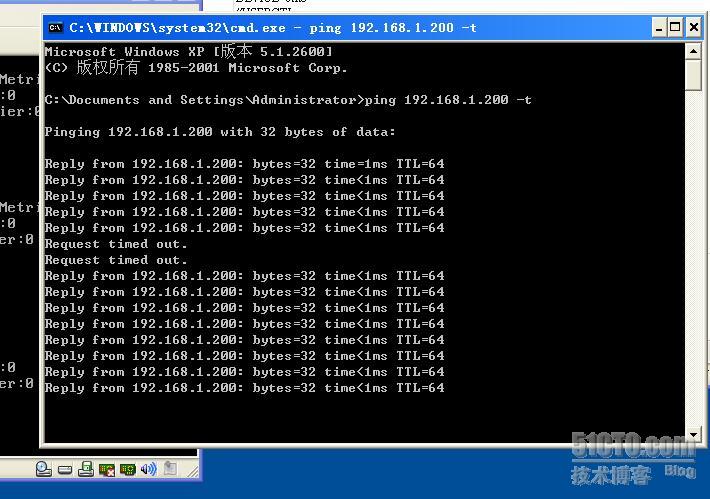

从另一台机器ping我们刚才设置的IP地址,然后在虚拟机vmware下面,点其中的一个网卡

选中disconnect(断开)

能看到ping只是出现了两个time out后就又恢复了正常.说明我们的设置起作用了.

需要说明的是如果想做成负载均衡,仅仅设置这里options bond0 miimon=100 mode=0是不够的,还需要设置交换机的端口.

从原理分析一下（bond运行在mode 0下）：

mode 0下bond所绑定的网卡的IP都被修改成相同的mac地址，如果这些网卡都被接在同一个交换机，那么交换机的arp表里这个mac地址对应的端口就有多个，那么交换机接受到发往这个mac地址的包应该往哪个端口转发呢？正常情况下mac地址是全球唯一的，一个mac地址对应多个端口肯定使交换机迷惑了。

所以mode0下的bond如果连接到交换机，交换机这几个端口应该采取聚合方式（cisco称为ethernetchannel，foundry称为portgroup），因为交换机做了聚合后，聚合下的几个端口也被捆绑成一个mac地址.我们的解决办法是，两个网卡接入不同的交换机即可。

取消linux bond的方法

另外大家关心的一个问题应该是：设置了bond 后如何去掉？
