Myeclipse8.5下JAVA代码导成UML类图

myelipse里有UML1和UML2两种方式，UML2功能更强大，但是两者生成过程差别不大

1.建立Test工程，如下图，uml包存放uml类图

package com.zz.domain;

public class User {

private int id;

private String name;

public int getId() {

return id;

}

public void setId(int id) {

this.id = id;

}

public String getName() {

return name;

}

public void setName(String name) {

this.name = name;

}

}

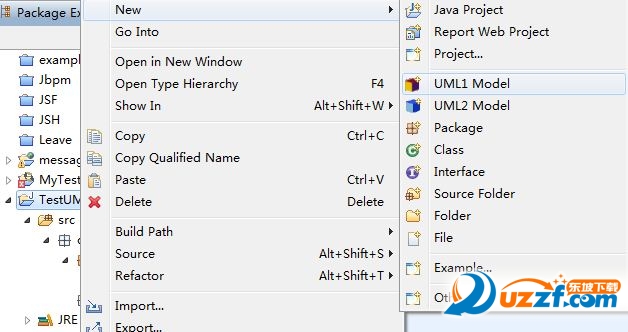

2.打开MyEclipse UML 透视图，新建Uml1,如下

3.双击打开User.umr

4.将User.java文件拖拽进该视图中，有提示如下

5.点击finish,结果如下，保存即可

UML2类图

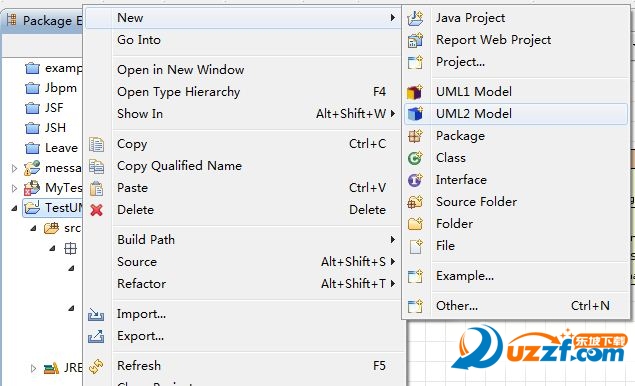

1.工程上点击右键，如下图：

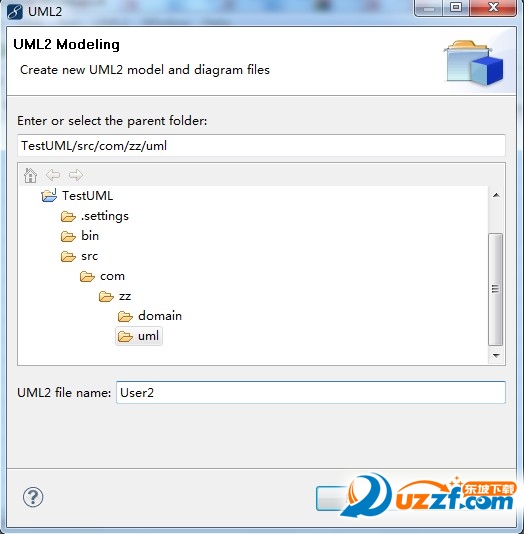

2.新建User2的类图

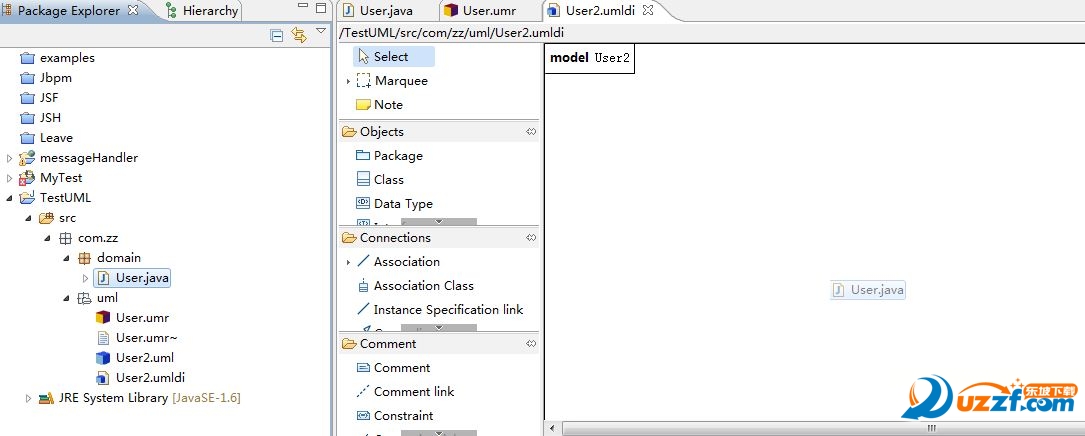

3.将User.java拖入该视图中，如下

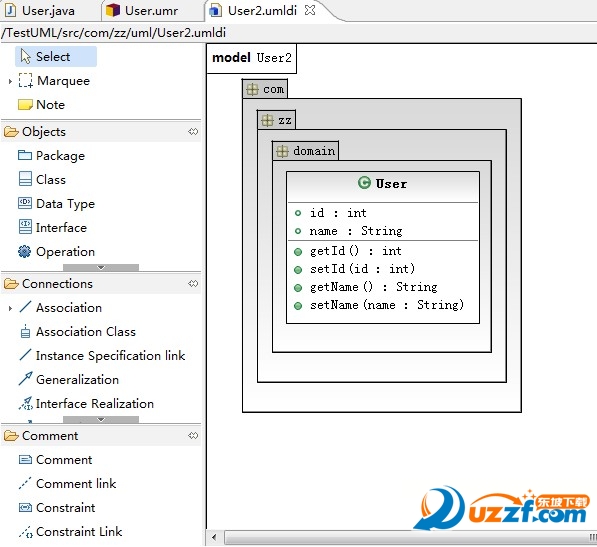

4.可得UML2类图，保存即可

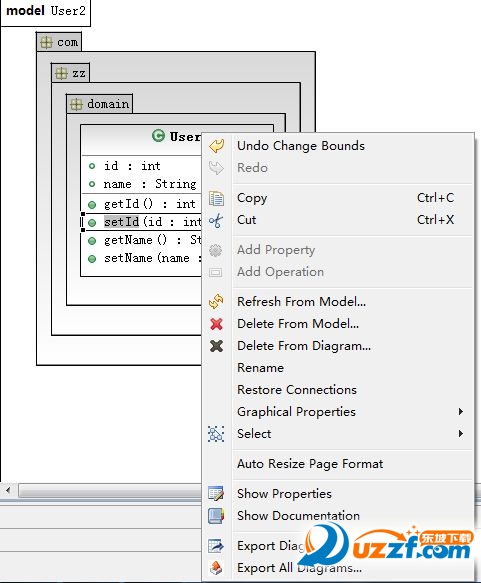

5.可将类图导出成图片，在该类图上点击右键
