建筑图纸教程是里面好友大量的建筑类的视频,让你可以看到各种各样的视频关于建筑施工的视频,对这方面感到有兴趣的朋友就赶快来下载看看吧!
建筑图纸设计软件介绍
建筑图纸设计软件是混凝土、砖、钢及其混合结构的多高层结构CAD软件,支持框架、框剪、筒体、砖混、混合、底框砖混等结构形式,实现从结构建模、计算、结构施工图自动生成和基础设计等一体化过程。
建筑图纸怎么看
木工建筑图纸看法说明
1.建筑工程概况——建筑名称、建设地点、建设单位;
2.技术指标——建筑面积、建筑工程等级、设计使用年限、建筑层数、建筑高度、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等;
3.专项设计——消防、人防、无障碍、节能等;
4.基本做法——墙体、防水防潮、门窗、电梯、玻璃幕墙、玻璃等;
把这些内容看明白了,对建筑的基本情况也就了解得差不多了。

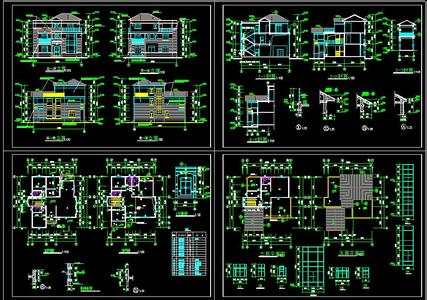

平面图
1.找指北针。虽然大多图纸是上北下南,但也有例外,看图先要“找到北”。
2.看出入口、楼梯、电梯、扶梯的位置及走廊的走向,了解建筑内部的交通组织,在脑子里把建筑“走通”。
3.看轴网及柱子、剪力墙的布置,了解建筑结构体系。
4.看屋面天沟、雨水口及各平面雨水管的布置,了解雨水排放系统。
5.注意做法索引、详图索引、剖面剖断符号。
立面图、剖面图
1.看清与平面的对应关系;
2.看建筑层高;
3.节点构造详图索引号
