大家都听过神笔马良的故事吧,他的画画在墙上会变成真的,活灵活现,在电子技术高速发展的今天,计算机使许多原来只是神话的事情变成了现实,这款软件将会为你提供这方面的部分功能,使你笔下的二维图形自动变成三维的立体享受。
神笔马良绘图系统主要图例

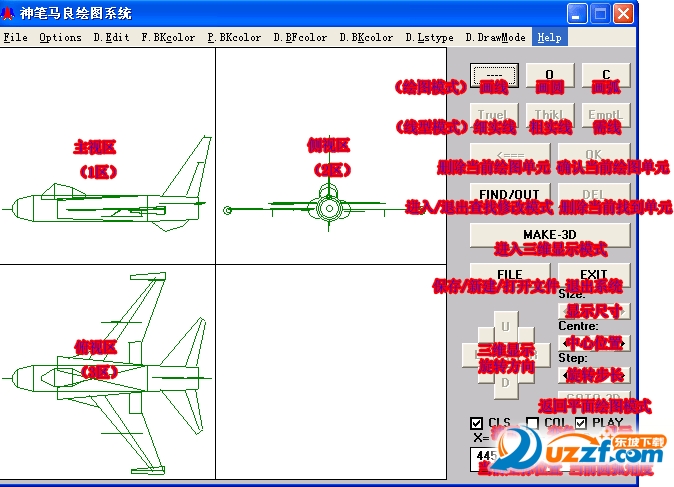

1.整体功能图;

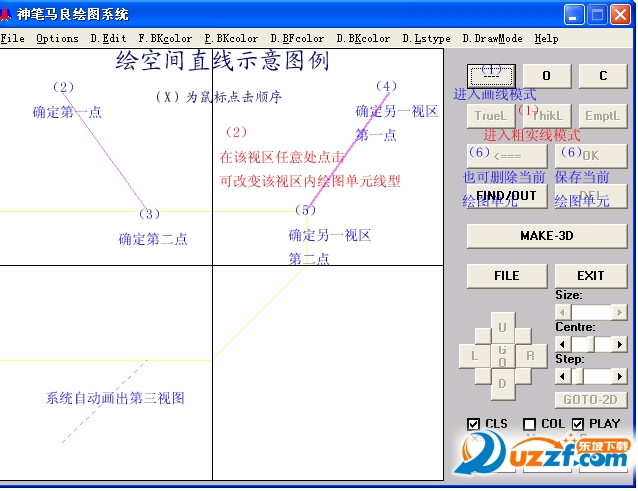

2.绘空间直线图例;

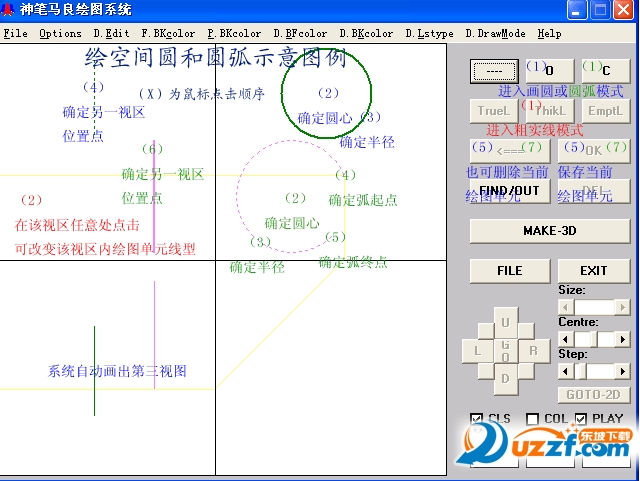

3.绘空间圆和圆弧图例;

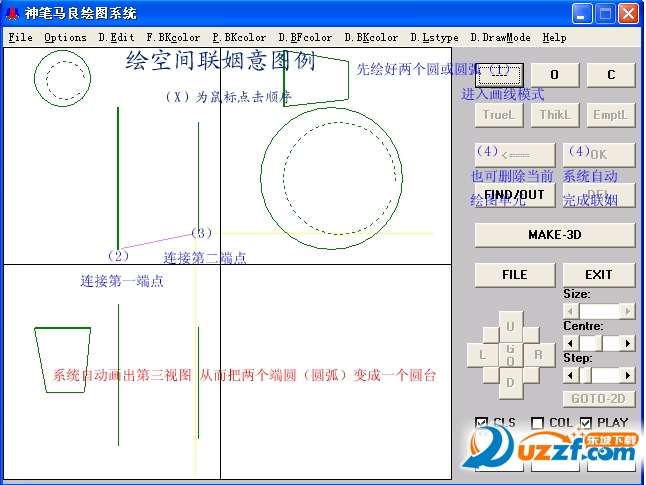

4.绘联姻图例。
神笔马良绘图系统 基本绘图元素的绘制方法
一、直线的绘制:
1.按直线钮使当前处于绘直线状态(以后均默认为当前状态);
2.任一视区定一自由点, 然后拖动直线到该区另一自由点(拖动期间系统屏蔽所有按钮, 任何按钮无效,下同)。
3.在其它任一视区定一位点, 系统自动分析其坐标并给 出另一位点的当前值, 拖动该线到指定位置定另一位点。
4.系统自动给出第三视区的图线。
5.以当前线型按“OK”钮确定绘图单元将由紫红色变为绿色。
二、圆的绘制:
1.按圆钮,使当前处于绘圆状态(以后均默认为当前状态)。
2.在任一视区定一自由点作为圆心, 并拖动到指定半径处,单击鼠标定圆大小。
3.在其它任一视区定一位点, 其后全部视图由系统自动分析给出。
4.按“OK”钮确定绘图单元由紫红色变为绿色。
三、圆弧的绘制:
1.按圆弧钮,使 当前处于绘圆弧状态(以后均默认为当前状态)。
2.在一视区定一自由点作为圆心, 并拖动到指定半径处,单击鼠标定圆。
3.在圆上指定点单击鼠标定弧起点,顺时针拖动圆 弧至终点单击鼠标确定圆弧。
4.按“OK”钮确定,绘图单元将由紫红色变为绿色。
四、联姻:
1.按直线钮使当前处于绘直线状态(以后均默认为当前状态);
2.在要联姻的两圆和圆弧或者圆和圆 弧的三个视图中均为直线的某区内,将该两直线(绿色)的某一端点用当前直线粘连起来(不必精确连接,只需在端点附近系统规定模糊度距离内均可);
3.按“OK”钮确定联姻即可,其它处理由系统自动分析给出。
