LS-PrePost是一款专门用来配合LS-DYNA使用的有限元前后期处理软件,这里小编给大家带来4.0最新版的LS-PrePost,32位和64位都有,相对同类软件来说,LS-PrePost绝对超迷你,64位安装包也就30多M,尽管小,但是功能绝对不弱。需要的朋友可以免费下载哦!
LS-PrePost基本功能介绍
建立几何数据和网格划分,面向所有最新CAD数据格式的几何清理及模型修改
LS-DYNA数据创建及修改
全面支持LS-DYNA关键字
LS-DYNA模型编辑及检查
高级后处理及可视化
面向特定领域的应用模块
前处理核心功能:
后处理核心功能:
基于云图数据的动画演示
面向特征分析模型动画
全面面向d3plot, ascii, binout以及用户自定义数据的历史信息绘制
粒子数据(Particle data)模型的可视化
计算流体力学数据(CFD data)的可视化
数据通用测量
截面分析
其他功能:
命令行文件的创建和执行
批量模式执行
宏命令
面向重复命令的脚本语言
基于RGB或其他格式图片文件的输出
以电影格式输出模型动画
LS-PrePost 4.0 怎么用
下载解压后可以直接安装软件,压缩包内分别有32位和64位版本,找到自己对应的装就是了

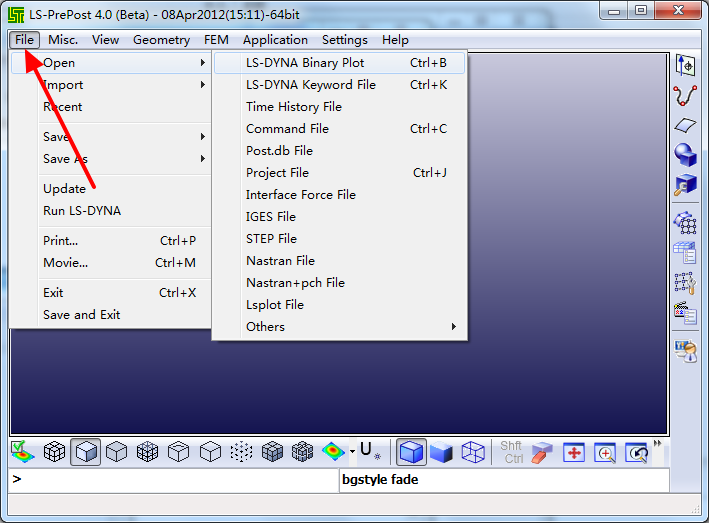

安装完成后,打开软件可以直接导入LS-DYNA模型,然后进行相关后期处理操作
这个最新版本貌似是4.2,不过4.0够用就行,没必要一定装最新版本。
LS-PrePost切换其他版本模式说明:
1:F11键开关v2.4和v3.x风格的用户界面。
2:切换“不自动重写”下拉菜单中的“Not to rewrite automatically”用于设置是否自动保存lsppconf。
3:下拉菜单“Help->Old to New”提供之间的映射v2.4页面按钮和v3.x工具栏图标。
4:下拉菜单“View->Toolbar->Text and Icon(Right)”将文本标记添加到工具栏图标。
5:下拉菜单“Help->Documentation”打开LS-PrePost v3.x文档。
LS-PREPOST实现Xyplot教程
利用ls-dyna的后处理器ls-prepost很容易生成诸如位移、应力、应变的时程。但对于如何生成力-位移曲线、应力-应变曲线,不少人就不太了解了。本文简要介绍一下利用ls-prepost中的Xyplot标签来绘制力-位移曲线、应力-应变曲线的方法。
操作步骤:
1. download and unzip this file containing curve data
2. in LS-PrePost, go to Page 1: Xyplot (see Figure 1)
3. click Add and open force.crv
4. click Add and open displacement.crv
5. select "force.crv" from the upper list
6. click Plot
7. select "displacement.crv" from the upper list
8. click Padd
9. in PlotWindow-1 click Title

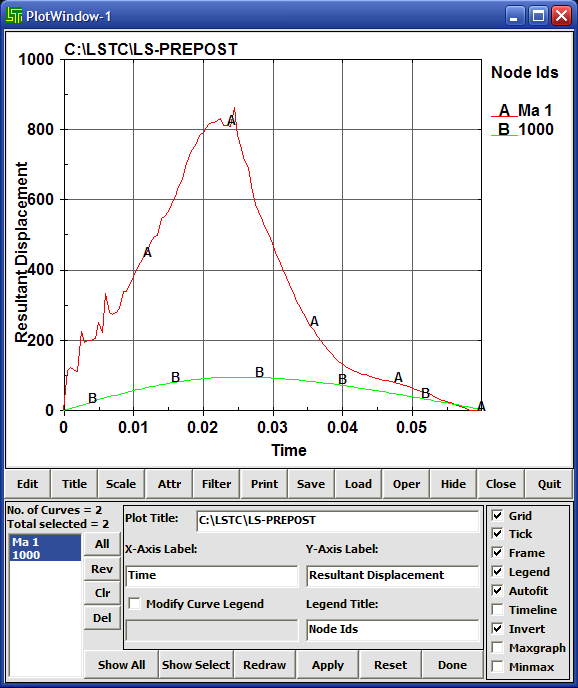

10. in PlotWindow-1 activate cbc Invert (see Figure 2)
