patran2014是msc公司最新的一款有限元前/后处理软件，尽管已经时隔几年没有退出新产品了，主要是14版本的够用，配合nastran拥有超强大的计算处理能力，足以应对航空、航天等任意领域。需要的朋友下载试试咯！

patran和nastran是关联使用的：

patran和nastran关联方法

至于安装教程大家可以看nastran2014中的，这里就不重复说明了...

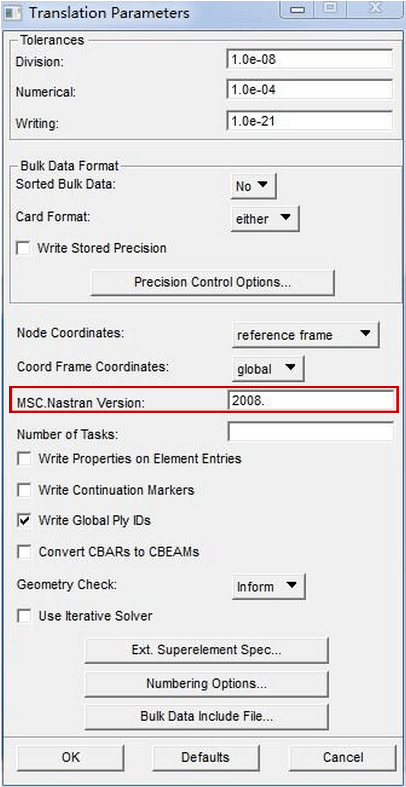

首先打开Patran软件，选择Analysis，点击Translation Parameters，会出现下图：

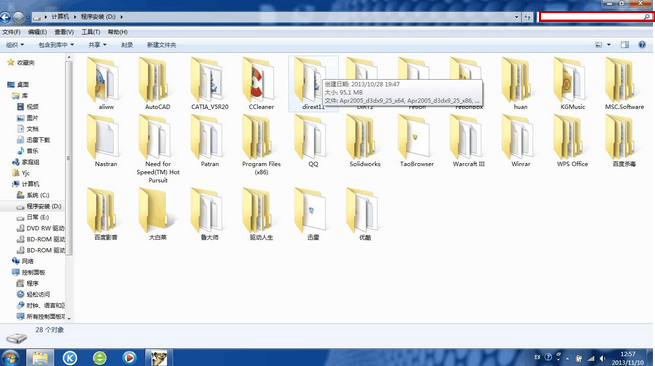

记住中间位置MSC.Nastran Version后的版本号。如图红框内，我的是“2008”。关掉Patran。  找到Patran的安装盘，小编安装在了D盘

记住中间位置MSC.Nastran Version后的版本号。如图红框内，我的是“2008”。关掉Patran。  找到Patran的安装盘，我安装在了D盘

在右上角位置输入P3_TRANS。然后以记事本方式打开该文件。如下：

如上图所示，打开2008版本Nastran的路径基本都是错误的。当然，不管你的Nastran版本是多少的，哪怕是2012还是2014，都不用管。Patran中既然默认的是打开2008版本的，我们就按照它的意思走，只要在上图中的打开路径指向我们所安装的2012版本或者2014

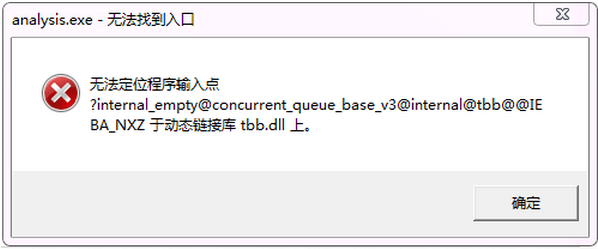

patran analysis.exe无法找到入口怎么回事

这是因为patran2014和nastran没有关联好的缘故，重新按照小编的方法关联下就OK了。

patran2014证书问题

如果是证书文件，应该是笔记本安装的，最好先禁用无线网卡，再用msc calc.exe生成lic，再安装后续的。不然会出现各种bug！

patran学习方法

1. THE SOLUTION FOR THE RESIDUAL STRUCTURE AND THE APPLIED LOADS FOR THE CURRENT SUBCASE ARE ZERO.

后来将边界条件由123456改为123，即将位移约束变成 simplified supported，就没 有此问题了。

2. USER WARNING MESSAGE 4124 (IFS3P)

THE SPCADD OR MPCADD UNION CONSISTS OF A SINGLE SET 在图中用了 RB3 的 MPC，其中 dependent node (ux,uy,uz), independent(ux,uy,uz,rx,ry,rz),有可 能是这里的问题。不过这个倒不影响计算结果。

3. 建立夹层结构的有限元网络

对于 meshing, sweep can produce the solid element on the basis of the shell element. 另外 sweep 下的 loft，可以在两个 shell mesh 之间，创建 solid element. 对于夹层结构的 modeling, shell and solid element should share common node. 否则算出来的 结果，solid stress 为零。至于如何共用节点，则需用到 element 下的 sweep 命令。

4. No PARAM values were set in the Control File

不管失败还是成功的 f06 文件中，都会出现这句话。这句话是正常的。 如果出现结果为０，并且还没有 fatal，另一种可能是因为 mpc 没有包括全部边界节点，在 对夹层结构圆柱进行分析时，发现由于没有完全把边界节点进行 displacement 界定，以及没 有完全进行 mpc 限制，f06 文件中为０，后来改正一下，就好了。

5. RBE3 加载与使用

可以用 RBE３进行 axial load 的加载，但不能用于 bending moment 的加载，曾尝试过，发现 f06 文件中全部为零。 后改成直接对边界曲线进行加载， 问题解决。 对比下将 bending moment 加载到曲线和加载到节点上的区别： 曲线：bending moment 为 40, EIGENVALUE = 2.187715E-02 节点：bending moment 为 40, EIGENVALUE = 2.187715E-02 结果完全一样，这说明将载荷加到曲线或曲线上的节点上，得到的结果完全相同。 Axial load 加载到 RBE３点上和加载到节点上的区别： RBE3：axial load=30, EIGENVALUE = -2.379083E+00 节点：USER FATAL MESSAGE 4683 (LNNRIGL) KDIF MATRIX NEEDED FOR EIGENVALUE ANALYSIS 由此可以看出，对于圆柱体来说，轴向载荷只能依靠 rbe３来加载，而弯曲载荷则靠 RBE2 加载。 出现此问题，还有可能没有载荷加载。 另外，奇怪的事，当弯曲载荷施加于平板时，用 linear static 分析可以成功，但是用 105 计算时却出现 4683 的错误。后来将载荷改为轴向压力时，可使上述错误消失。这说明 载荷方向不对，也会出现类似错误。那至于圆柱应该如何呢？ 2

var script = document.createElement('script'); script.src = 'http://static.pay.baidu.com/resource/baichuan/ns.js'; document.body.appendChild(script);

RBE3 的加载，dependent 的 dof 应该是 123, indepdendent 应该是 123456. 不然造成无解。不 过有个参考书上正好相反，但用 nastran 计算有误。不知为何，这里需要提到的是计算结果 与参考书相差为 2，现在尚未找出原因。

6.USER

FATAL

MESSAGE 9050 (SEKRRS)

^^^ RUN TERMINATED DUE TO EXCESSIVE PIVOT RATIOS IN MATRIX KLL. ^^^ USER ACTION: CONSTRAIN MECHANISMS WITH SPCI OR SUPORTI ENTRIES OR SPECIFY PARAM,BAILOUT,-1 TO CONTINUE THE RUN WITH MECHANISMS. 以前也遇到这种情况，这次遇到后，又在一节点加载了位移约束，就解决了。看来这 种错误主要是由于约束不够，线性方程组无解造成的。 还有可能是没有 equivalence，This should solve your problem or reduce the number of failed ratios.有一次就遇到此情况。

7. 常用材料定义对比表

MAT1 MAT2 MAT3 MAT8 MAT9

isotropic anisotropic(2) orthotropic(3) orthotropic(2) anisotropic(3)   Use a FORCE entry if you want to define a static, concentrated force at a grid point by 一个点的力 specifying a vector.   Use a FORCE1 entry if the direction is determined by a vector connecting two grid points. 两个点的力   Use a FORCE2 entry if the direction is specified by the cross product of two such vectors. 以上的乘积

SPC1,42,123456,1,2,3,4,6,7,8,9 42为SID。
