灵宇断面说明
灵宇断面是一款由灵宇工作室开发的一套断面计算机辅助制图软件,目前最新版本为V0.73。软件采用Visual C++和ObjectARX SDK开发,运行于AutoCAD 2002/2004/2005中文平台,主要适用于水利行业,其它行业也可以参考使用。本软件是免费发行的自由软件,您可以自由地使用软件的全部功能。使用本软件的部分或全部功能,因软件本身未知的缺陷或使用不当造成的一切后果及相应全部责任由使用者承担。
灵宇断面使用说明

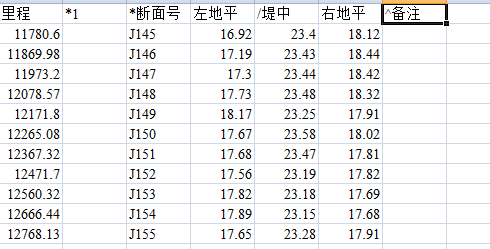

打开灵宇断面的纵断面示例(文件为csv格式,用excel另存可得),我们可以看到:

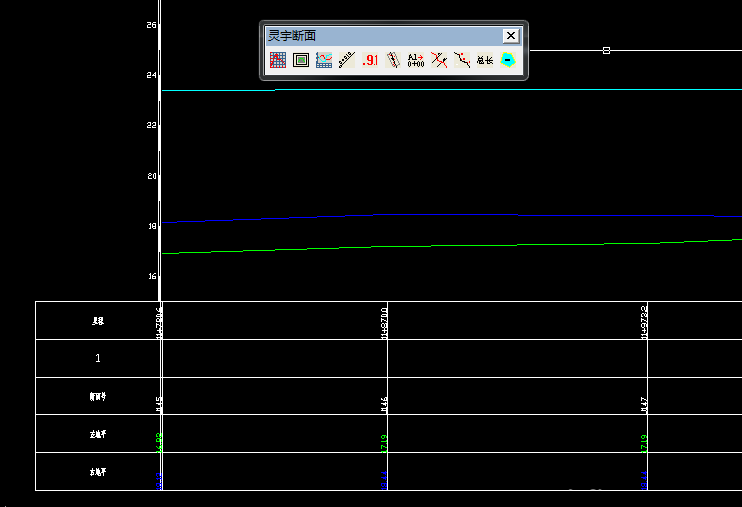

在灵宇断面中插入纵断面,可得:

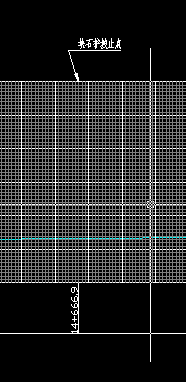

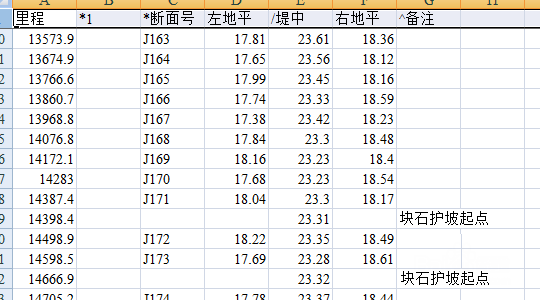

可以清晰的看出,excel里的里程在cad中显示标题、数据,且起到定位的作用;断面号则只显示标题和数据,没有绘制线条,我们可以看到断面号前有个*号,估计是这个起了作用;左地平则在里程的下方,既显示数据,又绘制线条(注意,它前面是没有符号的);堤中是什么意思我也不清楚,不过大家可以看到,堤中前面有个/,导致CAD里没有它的标题,但是最上面的那条线却是根据堤中的数据来绘制的;^备注下面写的是文字,大家可以根据自己的需要来填写。
本次更新
加入了对ACAD2004/2005的支持。
加入了帮助功能。
断面线宽改为0。
修正了V0.61版ACAD退出时有提示音的BUG。
