04G353-2钢筋混凝土屋面梁(9m单坡)图集换而言之为9m跨钢筋混凝土单坡屋面梁施工图,该图集通常被简称为04g3532图集。在本节内容中东坡小编为大家整理带来的是一份pdf格式完整清晰扫描版由21页组成的04g3532图集,图集内容完整,字迹清晰,如果你需要一份04g3532图集作为工作或学习的参考资料,那就赶紧点击本文相应的下载地址来进行下载吧!
04g3532图集目录
总说明2
屋面构件布置图7
安装节点详图(一)8
安装节点详图(二)9
安装节点详图(三)10
安装节点详图(四)11
悬挂节点详图12
支撑安装节点图13
预埋件布置图14
模板图15
梁端预埋抗震锚固钢筋16
配筋图17
预埋件详图18
DL9-1,2钢筋表19
DL9-3钢筋表20

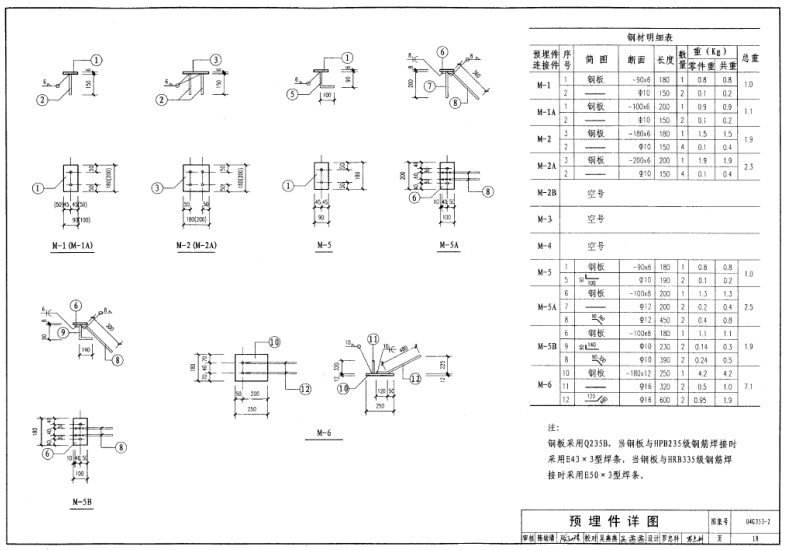

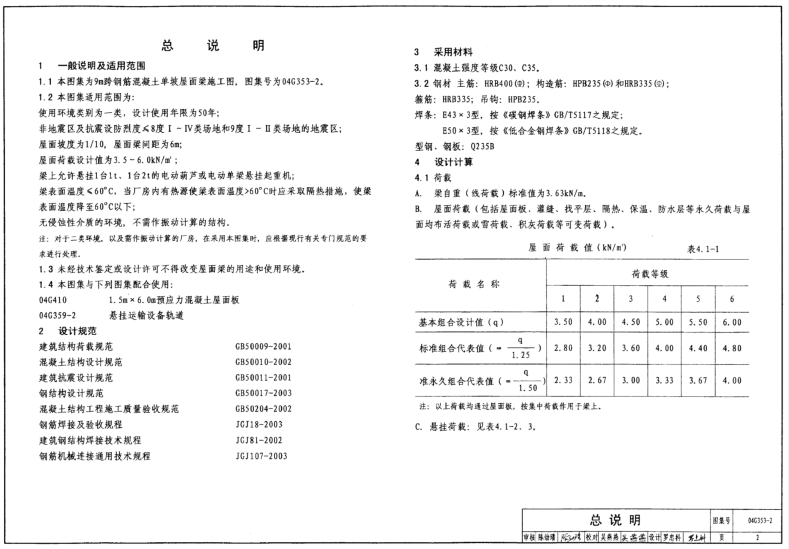

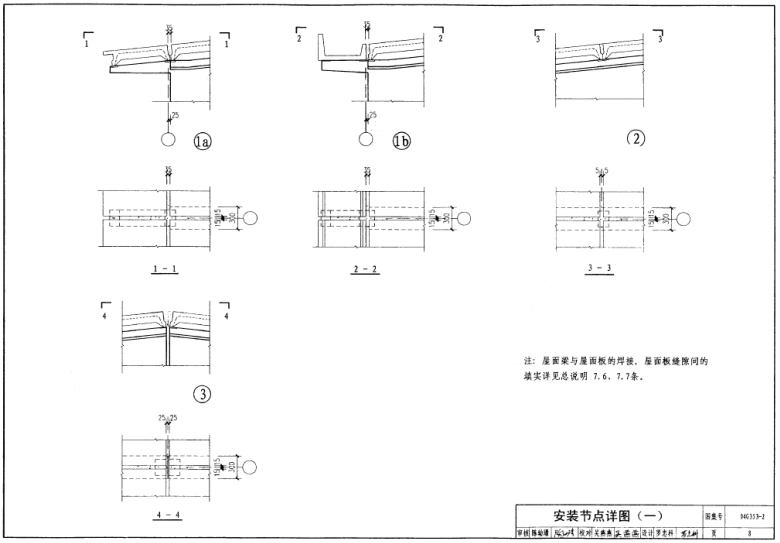

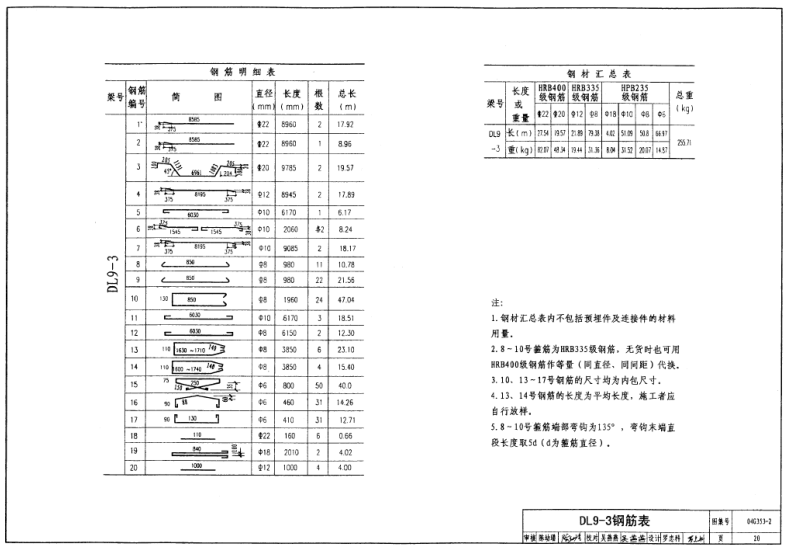

04g3532图集样张
