06CG01蒸压轻质砂加气混凝土(AAC)砌块和板材结构构造图集，一般被简称为06cg01图集。在本节内容中小编为大家整理带来的是一份pdf格式完整高清电子版06cg01图集，如果你需要一份“06cg01图集免费下载”文档作为工作或学习的参考资料，那么就赶紧点击本文相应的下载地址将这份06cg01图集下载下来吧！相信它一定不会让你失望的哦！
06cg01图集目录
目录1
砌块结构构造
说明A-1
混凝土柱外包外墙连接构造（L型铁件拉结）A-5

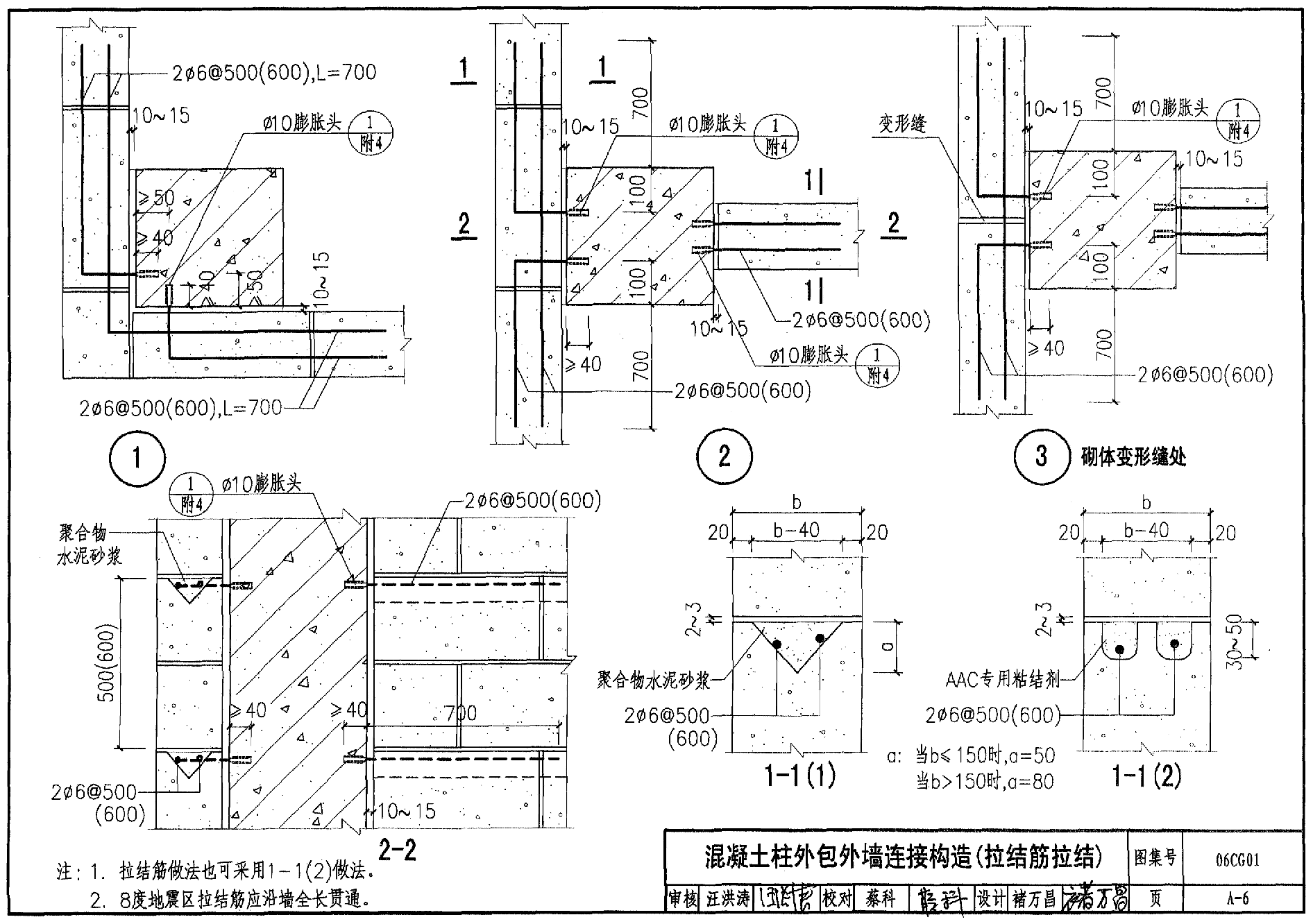

混凝土柱外包外墙连接构造（拉结筋拉结）A-6
混凝土柱内嵌外墙连接构造（保温块粘贴）A-7
混凝土柱内嵌外墙连接构造（保温板锚栓固定）A-8
异形柱内嵌外墙连接构造（保温块粘贴）A-9
异形柱内嵌外墙连接构造（保温板锚栓固定）A-10
混凝土柱内嵌外墙连接构造A-11
钢框架外包外墙连接构造（L型铁件拉结）A-12
钢框架外包外墙连接构造（钢筋拉结）A-13
水平配筋带详图A-14
墙顶部连接构造A-15
构造柱及其连接构造A-16
非承重墙过梁构造A-17
板 材 结 构 构 造
说明B-1
外墙竖板
外墙竖板立面索引B-6
外墙竖板根部连接构造B-7

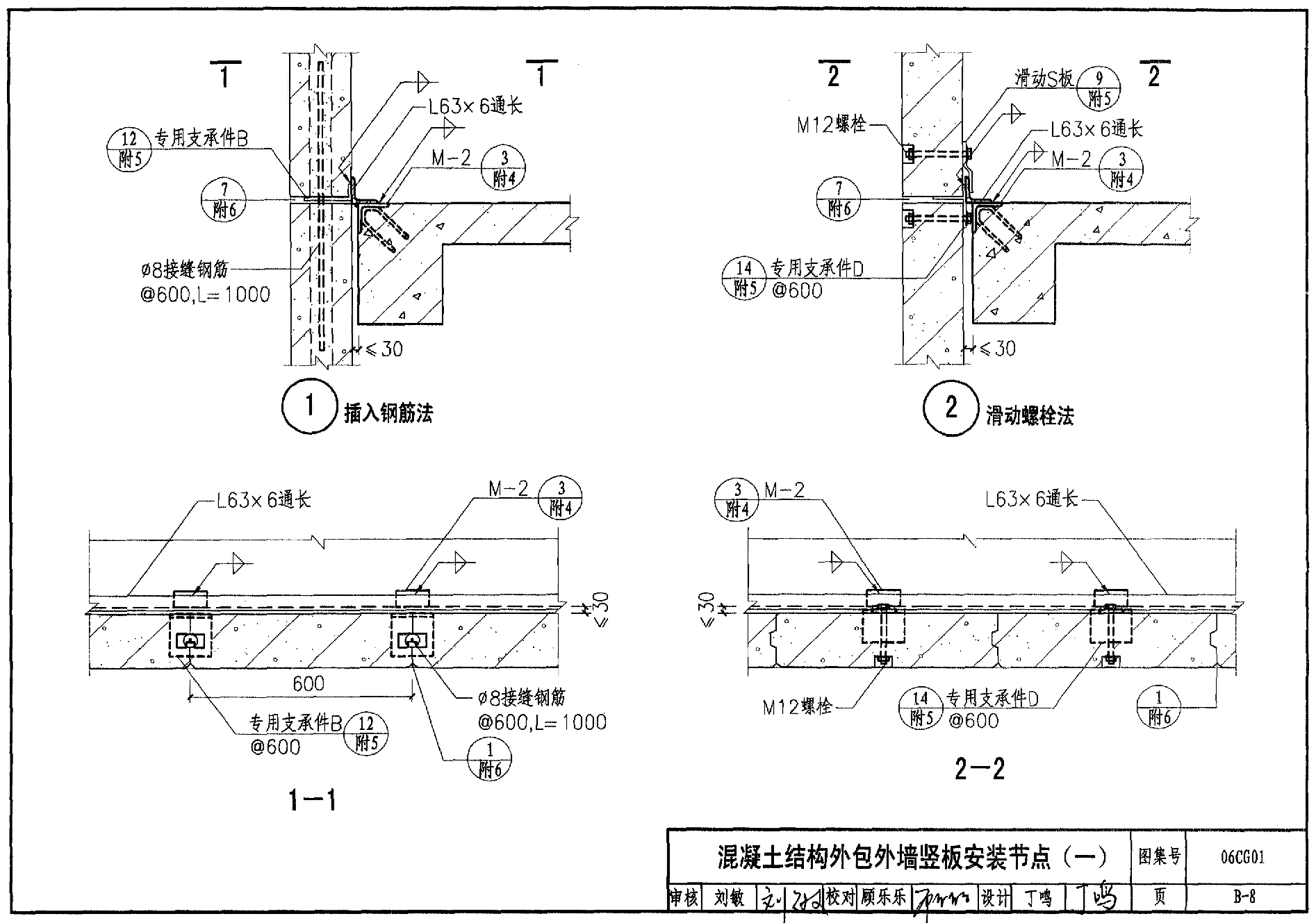

混凝土结构外包外墙竖板安装节点（一）～（三）B-8

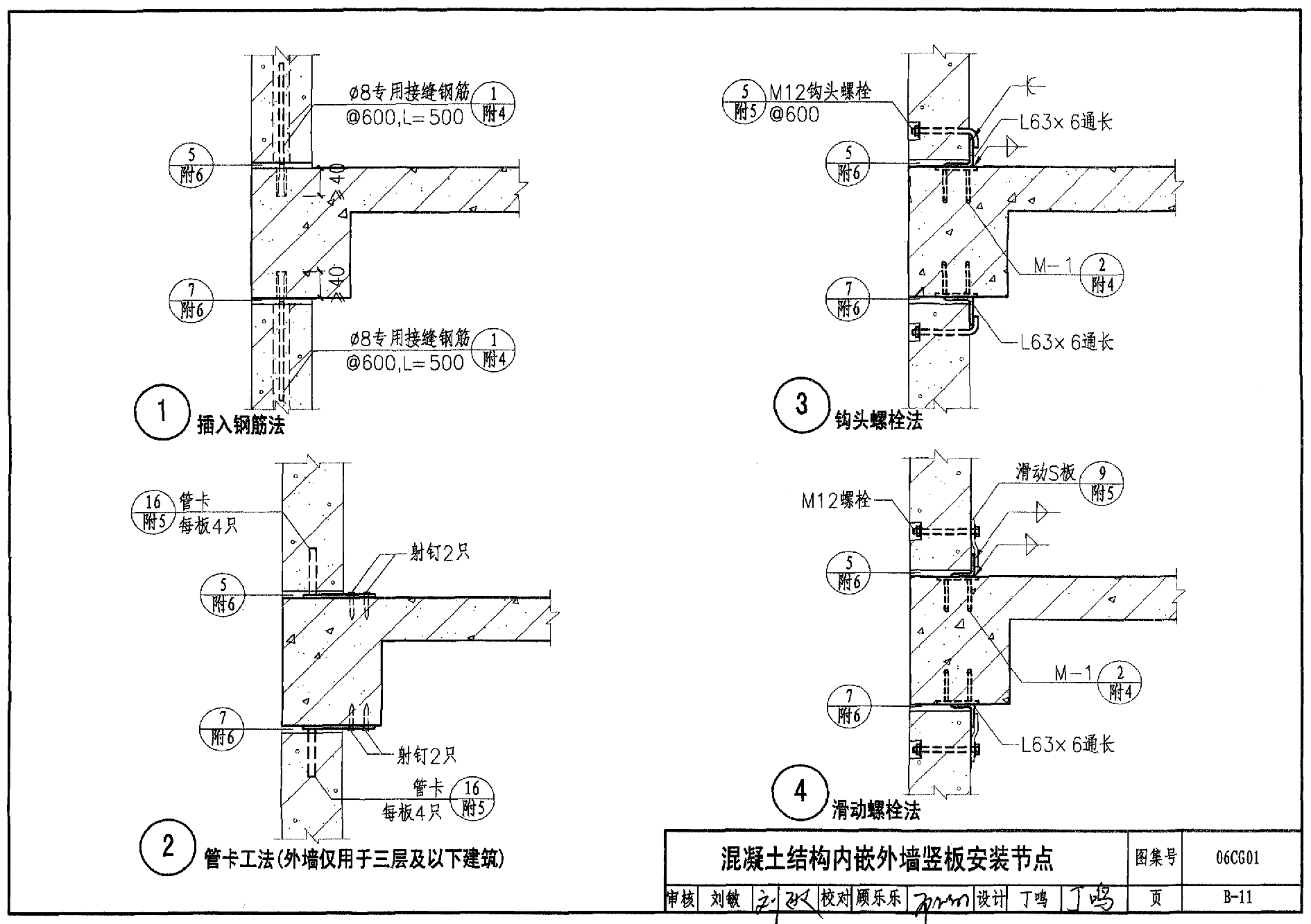

混凝土结构内嵌外墙竖板安装节点B-11
钢结构外墙竖板安装节点（一）～（五）B-12
钢结构外墙竖板檐口安装节点B-17
外墙横板
外墙横板立面索引B-18
外墙横板根部连接构造B-19
混凝土结构外包横板安装节点（一）～（二）B-20
混凝土结构内嵌横板安装节点B-22
钢结构横板安装节点（一）～（三）B-23
钢结构转角板及檐口横板安装节点B-26
洞口加固
外墙竖板洞口角钢加固构造B-27
外墙竖板洞口扁钢加固构造B-28
外墙横板洞口角钢加固构造B-29
外墙横板洞口扁钢加固构造B-30
外墙板门窗洞口加固钢材选用表B-31
内墙板安装
内墙立面索引B-32
混凝土结构内隔墙顶部与主体连接构造B-33
混凝土结构内隔墙根部与主体连接构造B-34
钢结构内隔墙顶部与主体连接构造B-35
钢结构内隔墙根部与主体连接构造B-36
内隔墙墙端安装构造B-37
屋面板安装
混凝土结构平屋面索引B-38
混凝土结构平屋面构造B-39
钢结构平屋面索引B-40
钢结构平屋面构造B-41
混凝土结构坡屋面结构布置B-42
钢结构坡屋面结构布置B-43
薄板屋面排列示意B-44
薄板屋面构造B-45
轻钢龙骨AAC薄板复合墙安装构造B-46
附 录
AAC砌块技术性能检测汇总表附1
AAC板材技术性能检测汇总表附2
AAC外墙板安装节点选用参考表附3

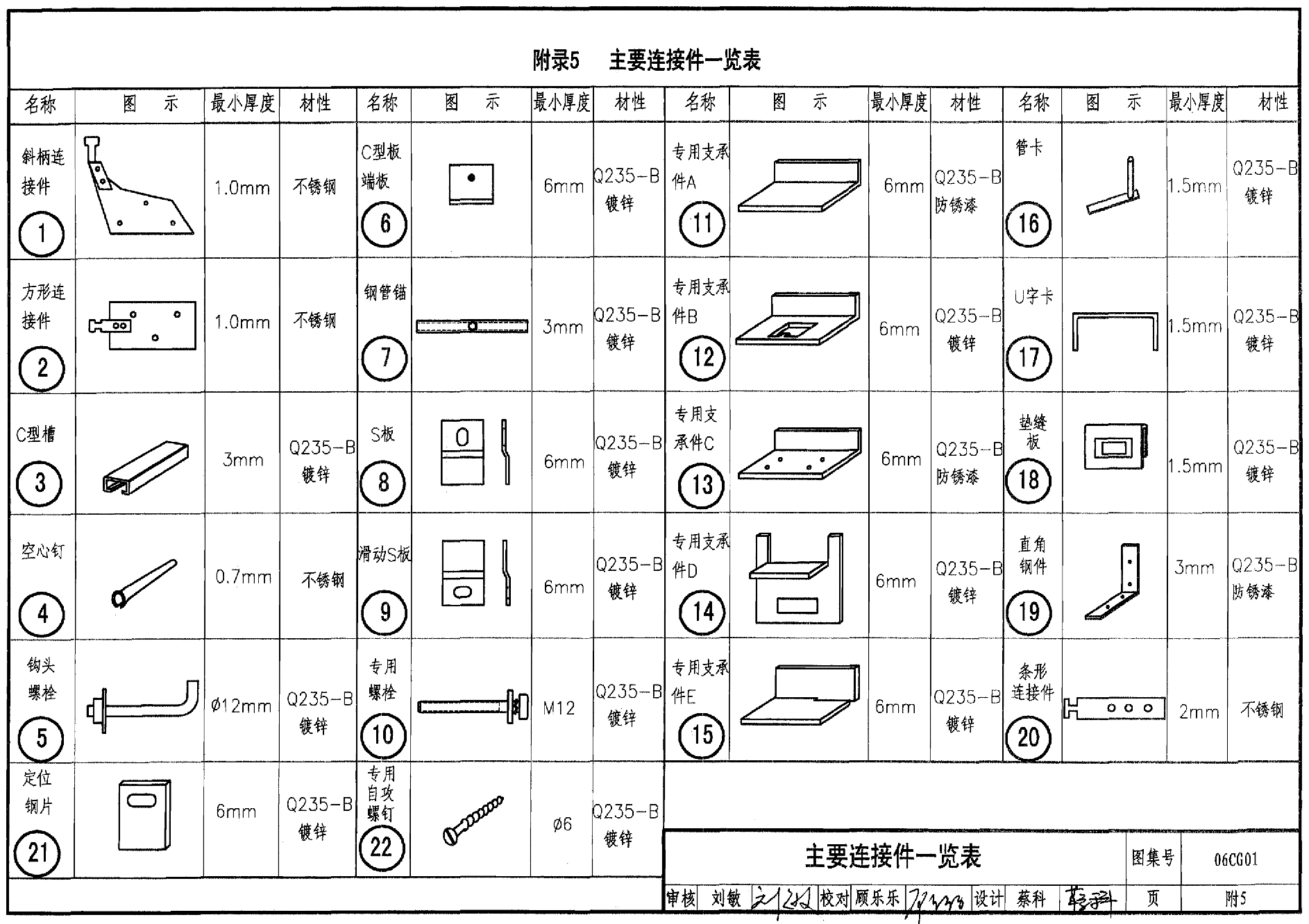

连接铁件、预埋铁件附4
主要连接件一览表附5
内、外墙板缝做法表附6
配套材料及主要技术指标附7
06cg01图集内容简介
图集主要包括以下内容：1.采用薄层砌筑的砌块墙体外包、内嵌混凝土结构及外包钢结构的各种构造；2.板材（包括竖板和横板）外包、内嵌混凝土结构及外包钢结构的各种构造；3.板材用于平屋面和坡屋面的构造要求；4.砌块和板材墙体自身的构造要求；5.砌块和板材作为内隔墙的构造要求。
本图集较系统地介绍了蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造，适用于新建、改建和扩建的工业与民用建筑的围护结构，可用于非抗震设计及抗震设防烈度小于或等于8度的地区。
