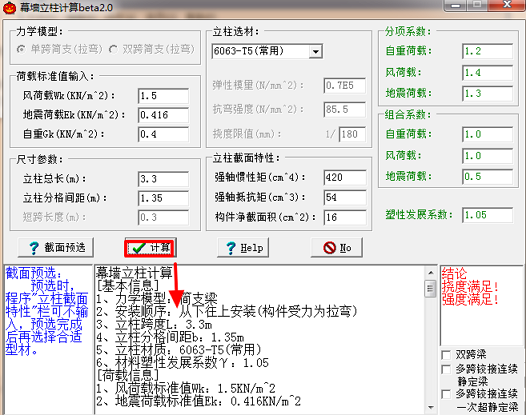

幕墙立柱计算通过输入立柱选材和荷载的数值,自动生成计算书等计算过程和结论。截图预选时程序"立柱截面特性"栏可不输入,预选完成后再选择合适型材,有需要的赶紧来东坡下载使用吧。

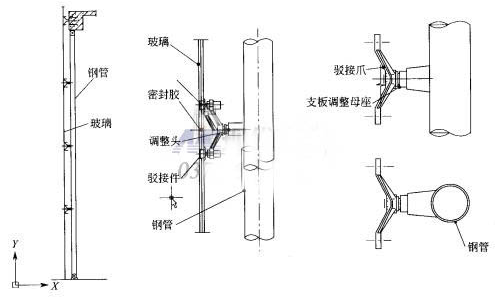

幕墙立柱介绍

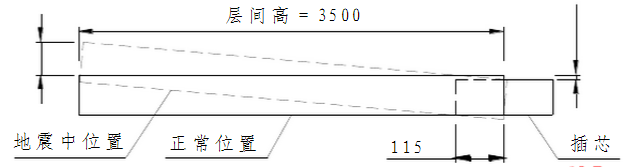

幕墙主杆件之间的连接设计 幕墙主杆件之间的连接设计包括立柱与立柱的连接设计和立柱与横梁的连接设计。 1.立柱与立柱的连接设计 立柱与立柱之间应预留不小于20mm的间隙,以适应和吸收主体沉降、温差变形、地震作用和施工误差。立柱与立柱连接一般都通过一个插芯(一端固定,一端自由)来实现的。插芯设计应注意以下几点: (1). 插芯应有合适的强度 当插芯位于支点附近,按简支梁进行计算时,其所受弯矩接近于零,所受剪力接近最大。当插芯离支点较远,按外伸梁进行计算时,其所受弯矩和剪力都比较大。往往立柱外伸部分受窗台墙的影响,一般不会太长,所以插芯所受弯矩远远小于立柱所受弯矩。但本着安全的原则,插芯的安全系数....... 应大于立柱,具体要求如下: ① 为了增加插芯的抗剪能力和惯性矩,插芯的壁厚应满足t≥3mm(实际应用中,一般以 t=4mm居多)。 ② 插芯的惯性矩一般可以小于立柱惯性矩,但其最小惯性矩应满足Icx≥50cm4。 ③ 当铰点螺栓贯穿插芯按简支梁计算时,插芯的惯性矩Icx应大于立柱惯性矩Ilz的八分之一。 ④ 当按外伸梁计算时,插芯的惯性矩Icx应大于立柱惯性矩Ilz的二分之一,在必要时可 以等于或大于立柱惯性矩。 (2).插芯与立柱连接应采用..........线接触... 由于型材在挤压时,必然会产生弯曲、扭拧变形,而插芯必须要插入立柱一定深度(102规定插芯长度≥250mm),如采用四周面接触,势必会造成很难安装进去。所以插芯与立柱连

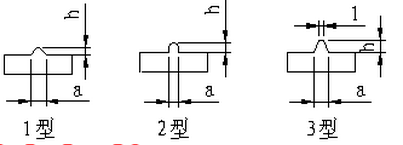

接应采用线接触,以下是几种常见的设计方法(如图9) 图9 1型方案,它的尖点在受到挤压时,很容易发生较大的变形,造成插芯与立柱的配合间隙加大。 2型方案,尖点虽然也会发生挤压变形,但由于它的尖点是圆弧型的,变形较小,对插芯与立柱的配合影响不大。其设计值应满足:a=2~3mm,h=1~4mm。 3型方案,它的尖点是一个1mm的平台,很难发生挤压变形。在设计合理的情况下,它的防雷导通能力很好,插芯与立柱的接触面积理论上可满足规范上防雷的要求。其设计值应满足:a=3~4mm,h=1~4mm。 h取1~4mm是较为合理的,太大这条筋的强度会拖累整个插芯的强度。如果确有必要增加筋的高度h,可以适当增加筋的宽度a,以维持筋的稳定。
