AutoCAD怎样能快速打印图纸呢?今天小编介绍一款专用于AutoCAD2000以上版本的批量打印和批量生成工具——Batchplot,它可以完全根据个人需要设置图框和尺寸,还能大规模的打凶图纸,非常省时省力。

Batchplot是干嘛的

Batchplot官方介绍

Batchplot是一个专门针对AutoCAD2000以上版本设计的单DWG多图纸的批量打印、批量生成布局、批量分图工具。Batchplot根据自己判定的图框位置与尺寸,根据当前的打印机设置,自动调整打印的方式,实现批量打印、批量生成布局、批量分图。

Batchplot怎么用

Batchplot使用方法

1、关掉运行的CAD,然后运行BatchPlot_Setup_3.5.9.exe安装批量打印工具

2、安装PDF_reDirect.exe PDF打印工具(这个只是一个选择,我习惯先打成PDF再打成纸头有错还可以改,还备份,下次还可以用,有时候也不需要打成纸头,别人只要PDF的)

3、打开图纸,在命令行输入命令  bplot

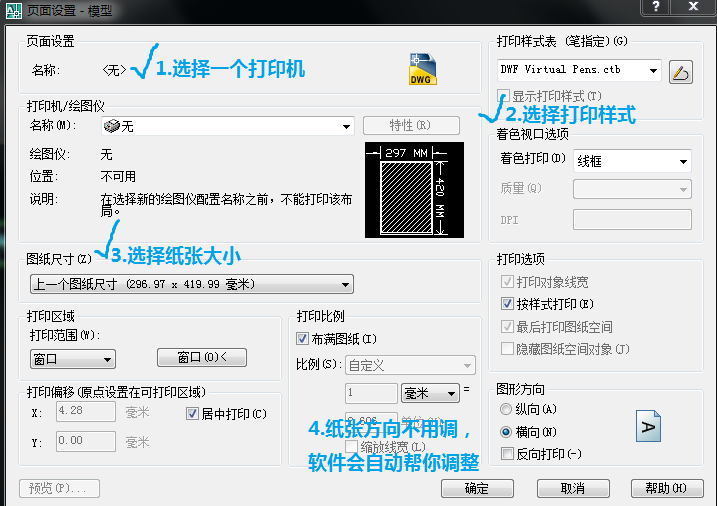

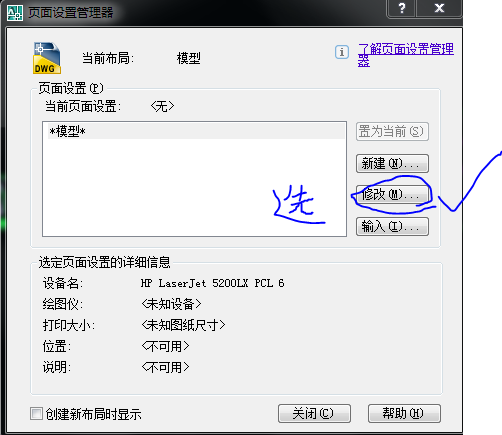

4、设置打印机

5、设置批量打印,适合图纸大小,居中,打印顺序

6、按照批量打印工具选择图框(有三种方法选择,一般选后两种,自己试试,不行就没办法了)

7、预览,确定打印。

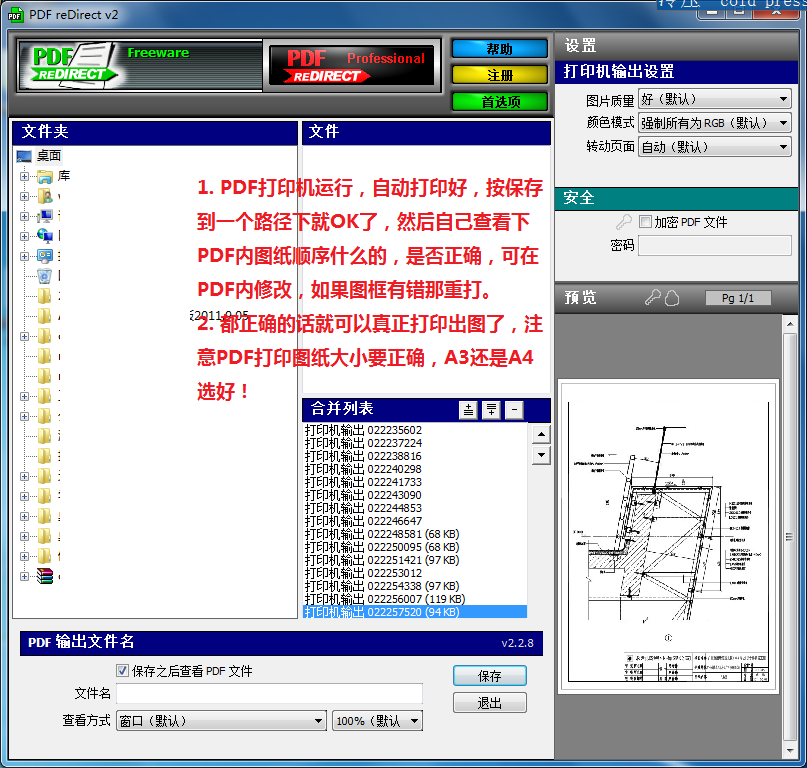

8、只是先打印成PDF的(你如果打印机不是设置成PDF打印机,就直接出图纸了)

9、检查PDF图纸,确认无误后打印,注意PDF图纸大小选择好,选A3还是A4

怎样手工加载Batchplot

手工加载Batchplot方法

1. 将Batchplot.vlx复制到本地硬盘中任意你希望放置的位置。

2. 进入AutoCAD,输入命令Appload,加载Batchplot.vlx

3. 打命令Bplot或Batchplot即可使用。

4. 如需每次启动AutoCAD自动加载,可在Appload命令的对话框的启动组中添加Batchplot.vlx条目或者使用安装包。

Batchplot更新日志

添加:支持起点与终点重合的五个顶点的非闭合PLINE线图框,增加了对部分种类的pc3和打印机程序的PLT文件默认扩展名的的判断,比如PublishToWeb JPG.pc3设备自动设置扩展名为JPG等等。
