04S803圆形钢筋混凝土蓄水池图集

04S803圆形钢筋混凝土蓄水池图集pdf格式高清版【国标04s803】

  • 大小:7.2M
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-05-01 09:50
  • 等级:
  • 类型:建筑图集规范
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

04S803圆形钢筋混凝土蓄水池图集简称为国标04s803或04s803图集,该图集适用于民用建筑和一般工业建筑及城镇的给水工程。本节内容小编为大家整理带来的是一份pdf格式高清免费版04S803圆形钢筋混凝土蓄水池图集,该图集共由103页组成,图集字迹清晰,适合下载打印,有需要的朋友快来下载吧!

温馨提示:

本文档为pdf格式,因此需确保在阅读之前你已经安装了PDF阅读器,如果尚未安装阅读器,建议下载福昕PDF阅读器或其他PDF阅读器,进行安装后阅读。

04S803圆形钢筋混凝土蓄水池图集说明

本图集适用于民用建筑和一般工业建筑及城镇的给水工程。抗震设防烈度不大于8度。水池用于贮存常温对混凝土无侵蚀性的水。包括圆形钢筋混凝土蓄水池及其附属配件做法。其规格为容积50~2000m3;其池顶覆土厚度分为500mm和1000mm二种。本图集按现行结构设计规范对原国标图《圆形钢筋混凝土清水池》进行修编,新增加了容积为1500m3圆形钢筋混凝土蓄水池规格。

04S803圆形钢筋混凝土蓄水池图集图样

04S803圆形钢筋混凝土蓄水池图集内容节选

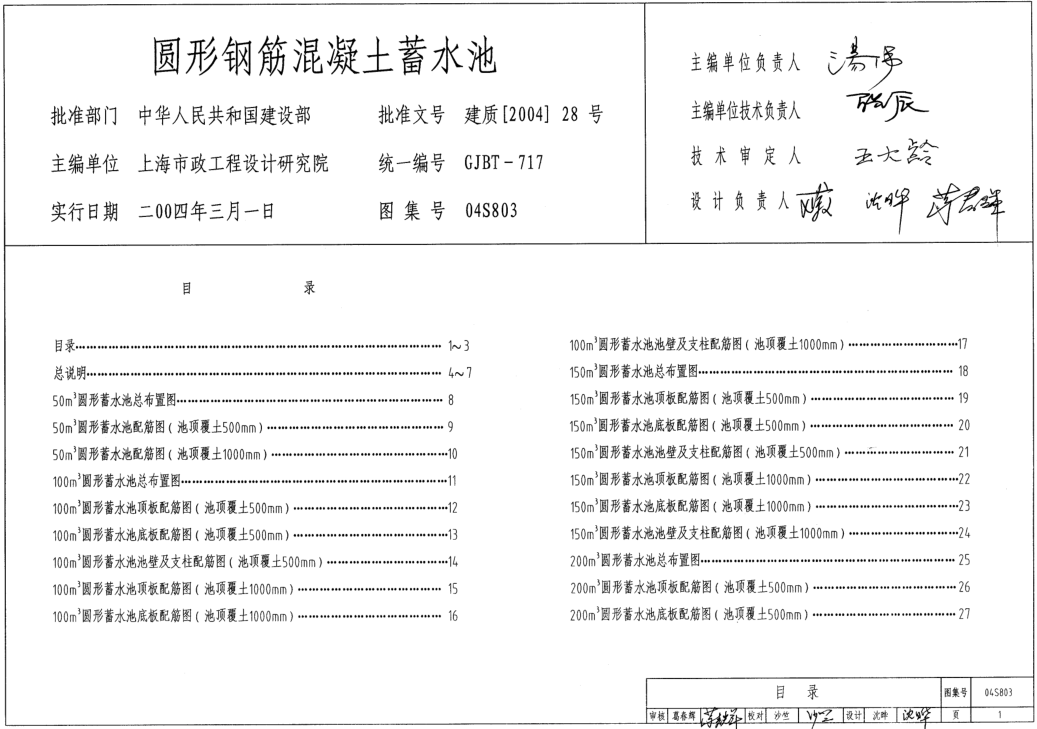

目录1

总说明4

50m3圆形蓄水池总布置图8

50m3圆形蓄水池配筋图(池顶覆土500mm)9

50m3圆形蓄水池配筋图(池顶覆土1000mm)10

100m3圆形蓄水池总布置图11

100m3圆形蓄水池顶板配筋图(池顶覆土500mm)12

100m3圆形蓄水池底板配筋图(池顶覆土500mm)13

100m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)14

100m3圆形蓄水池顶板配筋图(池顶覆土1000mm)15

100m3圆形蓄水池底板配筋图(池顶覆土1000mm)16

100m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)17

150m3圆形蓄水池总布置图18

150m3圆形蓄水池顶板配筋图(池顶覆土500mm)19

150m3圆形蓄水池底板配筋图(池顶覆土500mm)20

150m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)21

150m3圆形蓄水池顶板配筋图(池顶覆土1000mm)22

150m3圆形蓄水池底板配筋图(池顶覆土1000mm)23

150m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)24

200m3圆形蓄水池总布置图25

200m3圆形蓄水池顶板配筋图(池顶覆土500mm)26

200m3圆形蓄水池底板配筋图(池顶覆土500mm)27

200m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)28

200m3圆形蓄水池顶板配筋图(池顶覆土1000mm)29

200m3圆形蓄水池底板配筋图(池顶覆土1000mm)30

200m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)31

300m3圆形蓄水池总布置图32

300m3圆形蓄水池顶板配筋图(池顶覆土500mm)33

300m3圆形蓄水池底板配筋图(池顶覆土500mm)34

300m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)35

300m3圆形蓄水池顶板配筋图(池顶覆土1000mm)36

300m3圆形蓄水池底板配筋图(池顶覆土1000mm)37

300m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)38

400m3圆形蓄水池总布置图39

400m3圆形蓄水池顶板配筋图(池顶覆土500mm)40

400m3圆形蓄水池底板配筋图(池顶覆土500mm)41

400m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)42

400m3圆形蓄水池顶板配筋图(池顶覆土1000mm)43

400m3圆形蓄水池底板配筋图(池顶覆土1000mm)44

400m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)45

500m3圆形蓄水池总布置图46

500m3圆形蓄水池顶板配筋图(池顶覆土500mm)47

500m3圆形蓄水池底板配筋图(池顶覆土500mm)48

500m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)49

500m3圆形蓄水池顶板配筋图(池顶覆土1000mm)50

500m3圆形蓄水池底板配筋图(池顶覆土1000mm)51

500m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)52

600m3圆形蓄水池总布置图53

600m3圆形蓄水池顶板配筋图(池顶覆土500mm)54

600m3圆形蓄水池底板配筋图(池顶覆土500mm)55

600m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)56

600m3圆形蓄水池顶板配筋图(池顶覆土1000mm)57

600m3圆形蓄水池底板配筋图(池顶覆土1000mm)58

600m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)59

800m3圆形蓄水池总布置图60

800m3圆形蓄水池顶板配筋图(池顶覆土500mm)61

800m3圆形蓄水池底板配筋图(池顶覆土500mm)62

800m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)63

800m3圆形蓄水池顶板配筋图(池顶覆土1000mm)64

800m3圆形蓄水池底板配筋图(池顶覆土1000mm)65

800m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)66

1000m3圆形蓄水池总布置图67

1000m3米圆形蓄水池顶板配筋图(池顶覆土500mm)68

1000m3圆形蓄水池底板配筋图(池顶覆土500mm)69

1000m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)70

1000m3圆形蓄水池顶板配筋图(池顶覆土1000mm)71

1000m3圆形蓄水池底板配筋图(池顶覆土1000mm)72

1000m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)73

1500m3圆形蓄水池总布置图74

1500m3圆形蓄水池顶板配筋图(池顶覆土500mm)75

1500m3圆形蓄水池底板配筋图(池顶覆土500mm)76

1500m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)77

1500m3圆形蓄水池顶板配筋图(池顶覆土1000mm)78

1500m3圆形蓄水池底板配筋图(池顶覆土1000mm)79

1500m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)80

2000m3圆形蓄水池总布置图81

2000m3圆形蓄水池顶板配筋图(池顶覆土500mm)82

2000m3圆形蓄水池底板配筋图(池顶覆土500mm)83

2000m3圆形蓄水池池壁及支柱配筋图(池顶覆土500mm)84

2000m3圆形蓄水池顶板配筋图(池顶覆土1000mm)85

2000m3圆形蓄水池底板配筋图(池顶覆土1000mm)86

2000m3圆形蓄水池池壁及支柱配筋图(池顶覆土1000mm)87

水管吊架详图88

检修孔及木盖板详图89

保温检修孔及不锈钢盖板详图90

A、B、C型吸水坑详图91

D、E、F型吸水坑详图92

通风孔及A型通风管详图93

B型通风管详图94

钢梯大样图95

蓄水池溢水井总图96

蓄水池溢水井总图工程数量表97

蓄水池溢水井(A型井埋深2m、3m)98

蓄水池溢水井(B型井埋深2m、3m)99

蓄水池溢水井钢筋表100

套管洞加固详图101

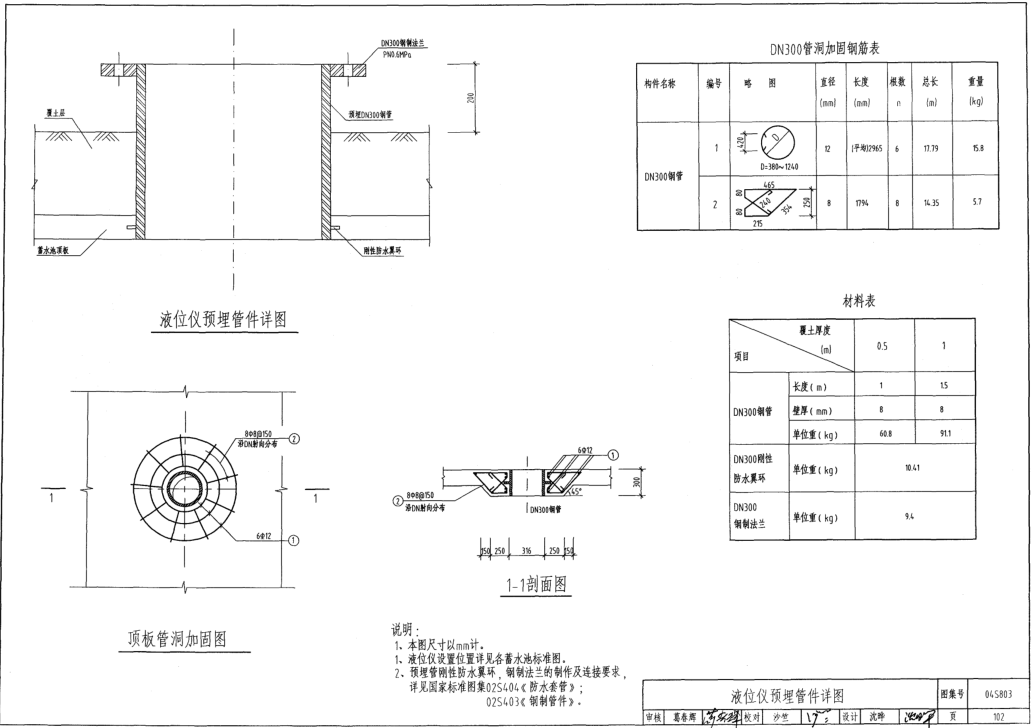

液位仪预埋管件详图102

pdf格式免费版04S803圆形钢筋混凝土蓄水池图集相关内容小编就为大家介绍到这里了,更多pdf格式免费图集资料下载,敬请关注东坡下载站!
