模拟电路基础

模拟电路基础pdf格式高清扫描版

  • 大小:7.0M
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-08-28 15:15
  • 等级:
  • 类型:书集教程
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

大家在读初中的时候应该学习过物理吧。在学习的时候,里面会有讲到关于电力方面的知识,什么导体、绝缘体之类的。今天东坡小编为大家带来的是更深入的模拟电路基础。希望大家好好学习。

模拟电路基础简介

模拟电路基础,2009年中国劳动社会保障出版社出版的图书,是由人力资源和社会保障部教材办公室组织写。《模拟电路基础》的主要内容有:整流、滤波电路,基本放大电路,集成运算放大器应用电路,信号产生电路,直流稳压电路,晶闸管应用电路,模拟电路读图

模拟电路基础预览

模拟电路基础图书目录

模块一 整流、滤波电路

任务一 半导体二极管的识别与检测

按材料分有锗、硅或砷化镓;按结构分有点接触、pn结、pin、肖特基势垒、异质结;按原理分有隧道、变容、雪崩和阶跃恢复等。主要用于检波、混频、参量放大、开关、稳压、整流等。光通信发展后,出现发光、光电、雪崩光电、pin光电、半导体激光等二极管。

半导体二极管

二极管又称晶体二极管,简称二极管(diode),另外,还有早期的真空电子二极管;它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流的转导性。一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。当外加电压等于零时,由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。

二极管的伏安特性 阳极:由P区引出的电极为阳极。

阴极:由N区引出的电极为阴极。

点接触型二极管,通过的电流小,结电容小,适用于高频电路和开关电路。

面接触型二极管,结面积大,电流大,结电容大,适用于低频整流电路。

平面型二极管,结面积较大时可以通过较大电流,适用于大功率整流,结面积较小时,可作为数字电路中的开关管。

开启电压Uon :使二极管开始导通的临界电压称为开启电压Uon。

反向电流:当二极管所加反向电压的数值足够大时,产生反向电流为IS。

在环境温度升高时,二极管的正向特性曲线将左移,反向特性曲线下。如图所示。

温度每升高1°C,正向压降减小2~2.5mV;温度每升高10°C,反向电流约增大一倍。

结论:二极管对温度很敏感。

任务二 单相整流电路的分析、装配、测试与示波器的使用

任务三 滤波电路的分析与测试

模块二 基本放大电路

1. 放大电路的核心元件晶体管工作在放大状态,即要求其发射结正偏、集电结反偏。

2. 输入回路的设置应当使输入信号耦合到晶体管的输入电极,并形成变化的基极电流Ib,进而产生晶体管的电流控制关系,变成集电极电流Ic的变化。

3. 输出回路的设置应当保证晶体管放大后的电流信号能够转换成负载需要的电压形式。

4. 信号通过放大电路时不允许出现失真。

共发射极放大电路各器件作用

1. 晶体管(VT)

晶体管是放大电路的核心元件。利用其基极小电流控制集电极较大电流的作用,使输入的微弱电信号通过直流电源Ucc提供能量,获得一个能量较强的输出电信号。

2. 集电极电源(Ucc)

实用中通常采用单电源供电方式,在这个电路中,直流电源常用Ucc表示。Ucc的作用有两个:一是为放大电路提供能量,二是保证晶体管的发射结正偏,集电结反偏。交流信号下的Ucc呈交流接地状态,Ucc的数值一般为几伏至几十伏。

3. 集电极电阻(Rc)

Rc的阻值一般为几千欧至几十千欧。其作用是将集电极的电流变化转换成晶体管集、射极间的电压变化,以实现由放大电路负载上获得电压放大的目的。

4. 固定偏置电阻(Rb)

Rb的阻值一般为几十千欧至几百千欧。主要作用是保证发射结正向偏置,并提供一定的基极电流Ib,使放大电路获得一个合适的静态工作点。

5. 耦合电容(C1和C2)

C1和C2在电路中的作用是“隔离直流通过交流”。电容器的容抗Xc与频率f为反比关系,因此在直流情况下,电容相当于开路,使放大电路与信号源之间可靠隔离;在电容量足够大的情况下,耦合电容对规定频率范围内的交流输入信号呈现的容抗极小,可近似视为短路,从而让交流信号无衰减地通过。

任务一 半导体三极管的识别与检测

半导体三极管又称“晶体三极管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结,组成一个PNP(或NPN)结构。中间的N区(或P区)叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别叫基极B、发射极E和集电极C,是能起放大、振荡或开关等作用的半导体电子器件。

任务二 共射放大电路的分析、装配、调试与低频信号发生器的使用

任务三 共集放大电路的分析、装配与调试

运放是运算放大器的简称。在实际电路中,通常结合反馈网络共同组成某种功能模块。由于早期应用于模拟计算机中,用以实现数学运算,故得名“运算放大器”,此名称一直延续至今。运放是一个从功能的角度命名的电路单元,可以由分立的器件实现,也可以实现在半导体芯片当中。随着半导体技术的发展,如今绝大部分的运放是以单片的形式存在。现今运放的种类繁多,广泛应用于几乎所有的行业当中。

任务四 负反馈放大电路的分析、装配与调试

任务五 功率放大电路的分析、装配与调试

模块三 集成运算放大器应用电路

任务一 基本运算电路的分析、装配与调试

任务二 电压比较电路的分析、装配与调试

模块四 信号产生电路

任务一 RC正弦波振荡电路的分析、装配与调试

任务二 石英晶体正弦波振荡电路的分析、装配与调试

模块五 直流稳压电路

任务一 串联型直流稳压电源的电路分析、装配与调试

任务二 开关型直流稳压电源的电路分析、装配与调试

模块六 晶闸管应用电路

任务一 认识晶闸管

任务二 认识单结晶体管

任务三 调光电路的分析、装配与调试

任务四 单相可控整流直流电动机调速电路的分析、装配与调试

模块七 模拟电路读图

任务 识读模拟电路图

PC官方
安卓官方手机版
IOS官方手机版

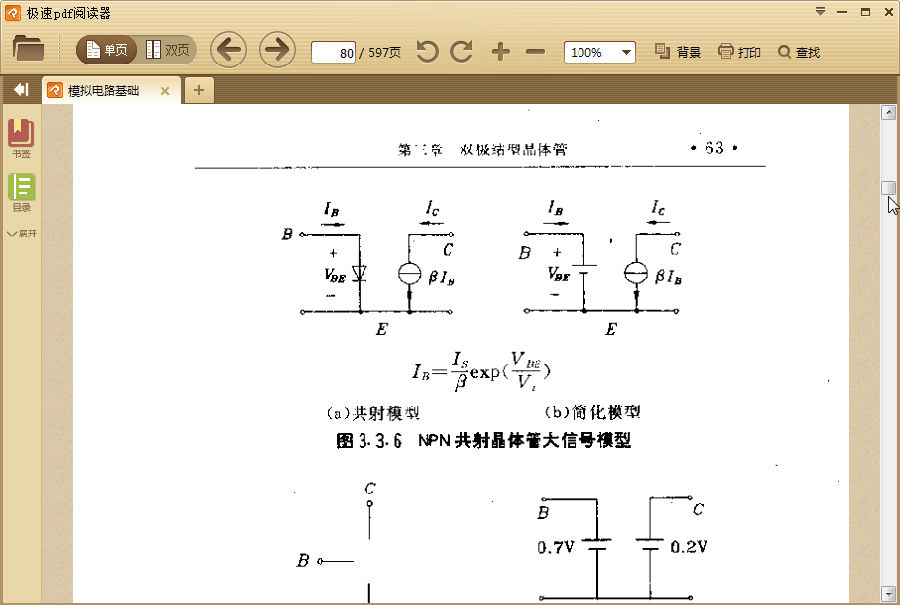

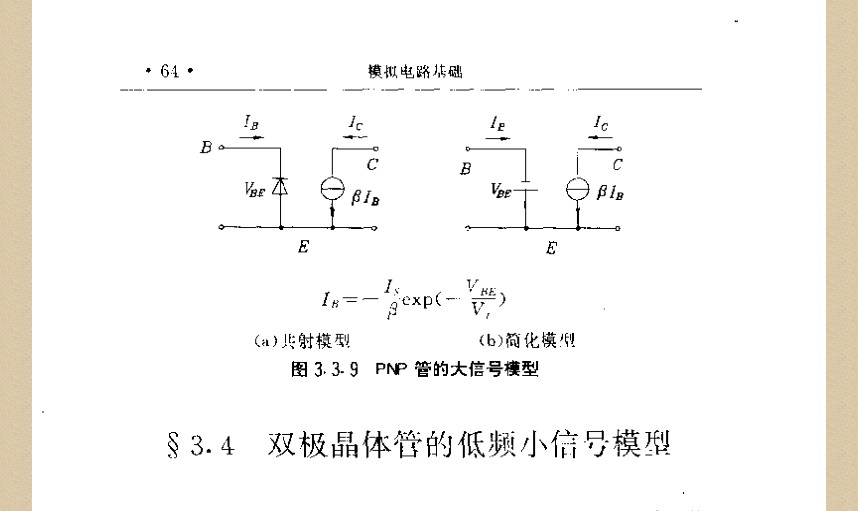

模拟电路基础截图
