三菱plc编程手册是一个很全面的电子书,三菱PLC的实例分析及编程技巧:利用PLC进行程序编制时,为了减少指令条数,节省内存和提高运行速度,应掌握以下编程技巧。

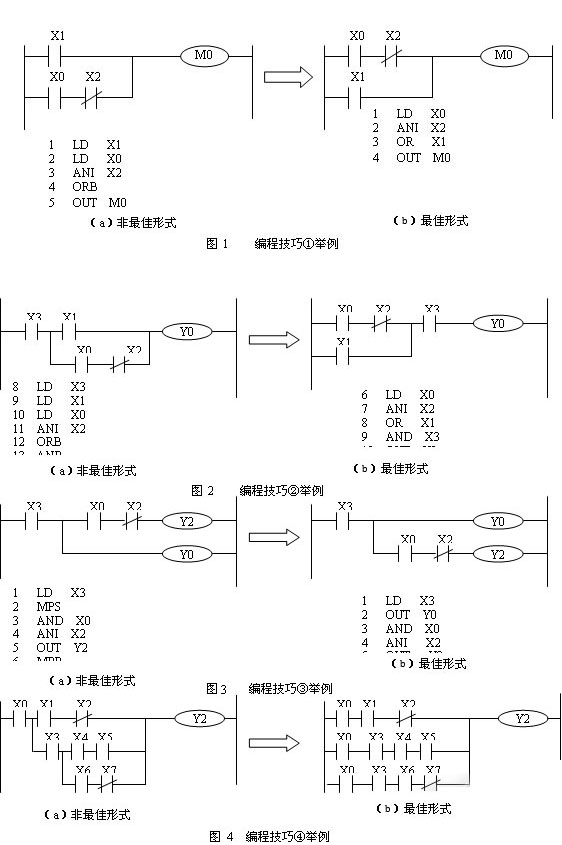

(1) 把串联触点多的电路编在上方,如图1所示,可见(b)形式减少使用ORB指令或多重输出指令等。
(2) 并联触点多的电路放在左边,如图2所示,可见(b)形式减少使用ANB指令。
(3) 多重输出电路,最好将串联接点多的电路放在下边,如图3所示,可以不使用MPS、MPP指令等。
(4) 如果电路复杂,采用ANB、ORB等指令实现比较困难时,可以重复使用一些触点改成等效电路,再进行编程
