07K506多联式空调机系统设计与施工安装图集介绍

07K506多联式空调机系统设计与施工安装图集是一份适用于居住建筑、公共建筑、工业附属建筑以及其他建筑局部区域的多联式空调机系统的设计与施工安装的参考图集,该图集一般被简称为07k506图集,在本节内容中东坡小编为大家整理带来的是一份pdf格式完整电子版、内容高清无水印的07k506图集,如果你需要一份免费的07k506图集作为参考资料,那就赶紧来下载吧!

07k506图集内容简介

主要内容包括编制说明、选用说明、室外机布置示例、工程实例、通用施工安装详图以及相关技术资料。本图集以符合设计人员施工图一次设计需要为基准,以多联式空调机系统的特点为重点,对于所涉及的常规系统不作详细叙述;施工安装部分为通用图,不涉及厂商自有的安装方法。

07k506图集目录

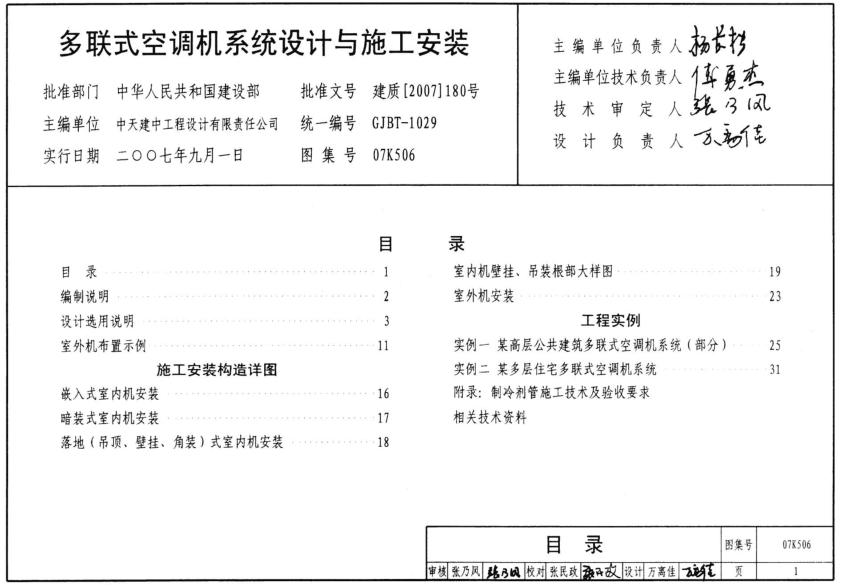

目 录1

编制说明2

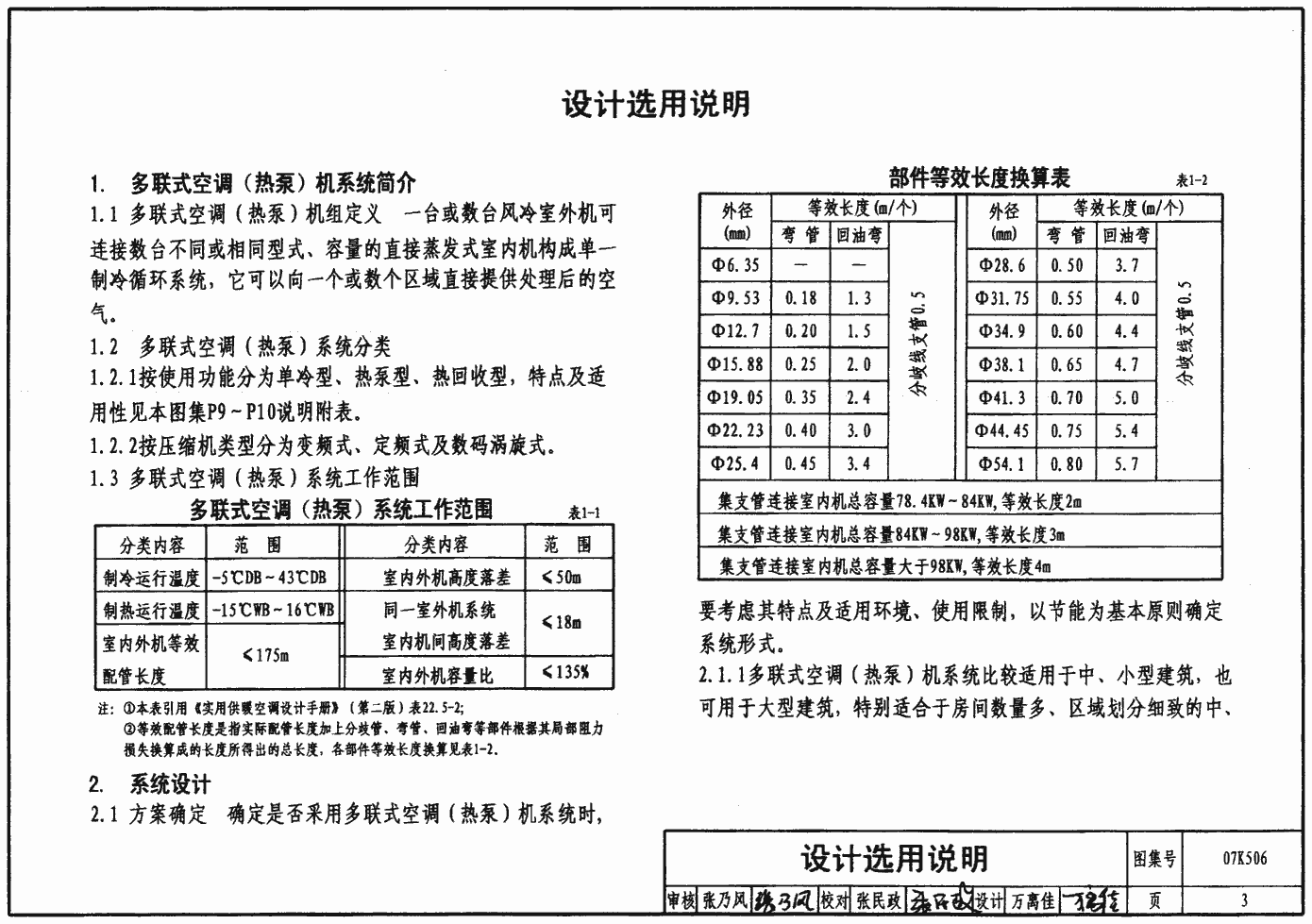

设计选用说明3

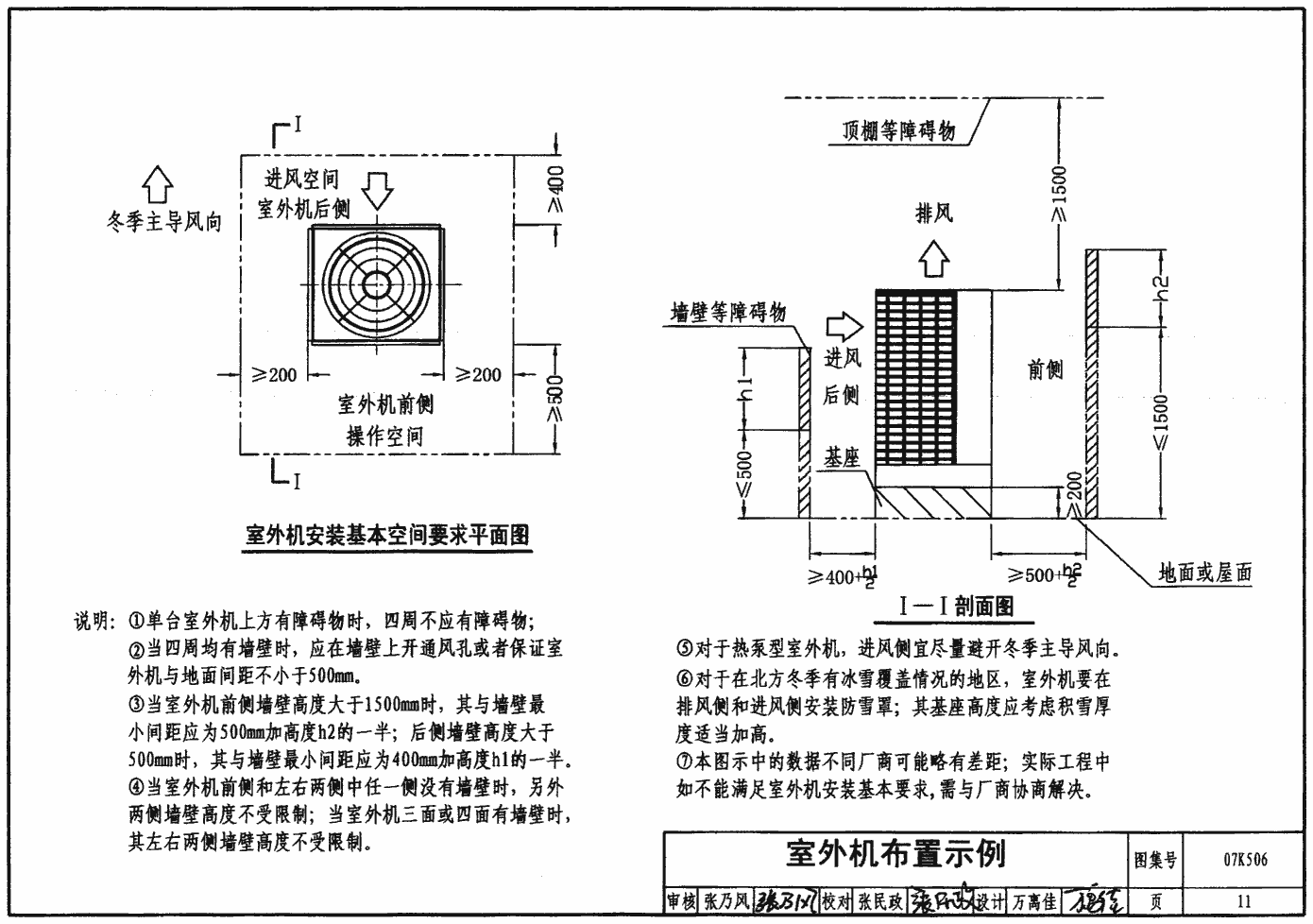

室外机布置示例11

施工安装构造详图

嵌入式室内机安装16

暗装式室内机安装17

落地(吊顶、壁挂、角装)式室内机安装18

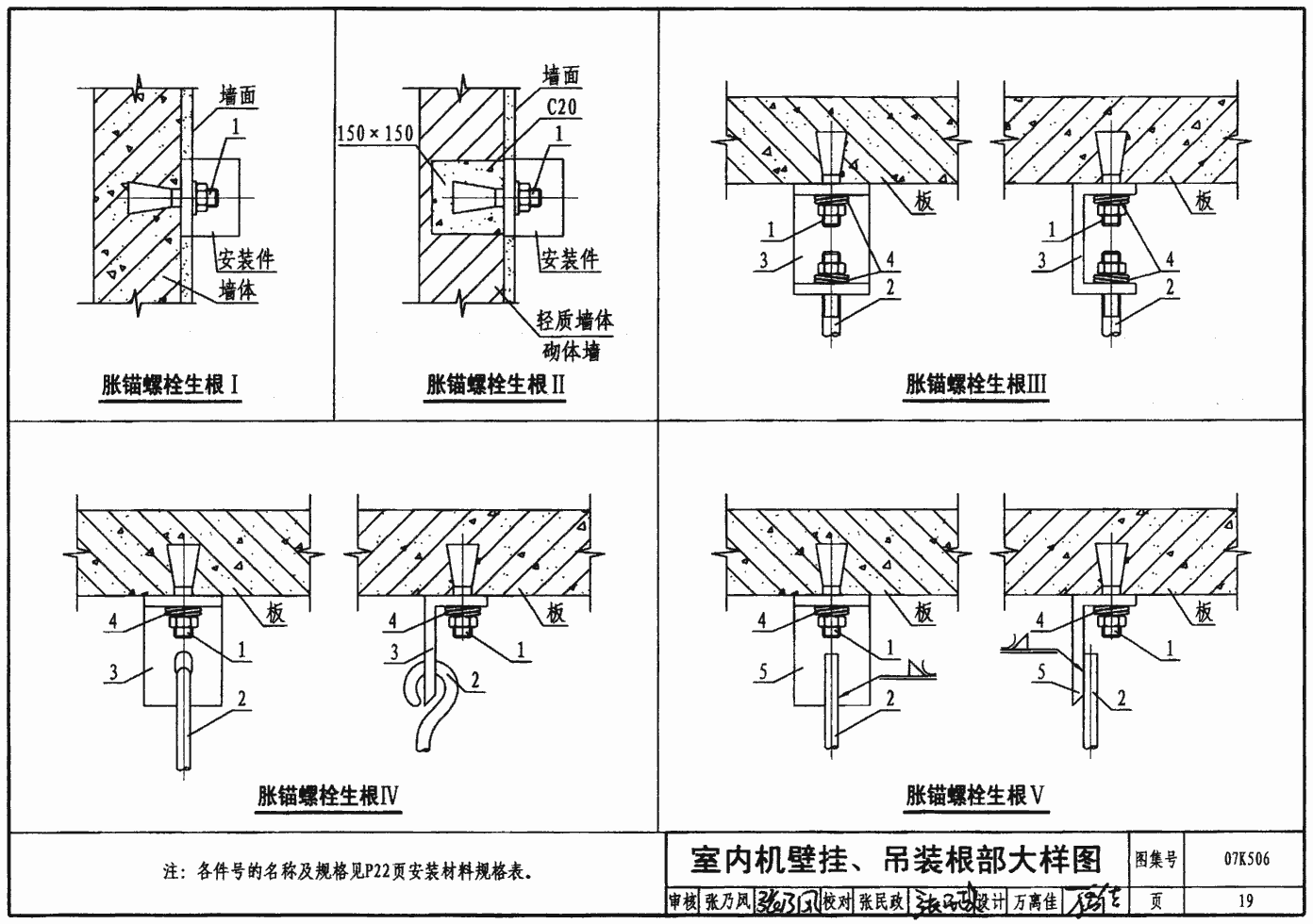

室内机壁挂、吊装根部大样图19

室外机安装23

工程实例

实例一 某高层公共建筑多联式空调机系统(部分)25

实例二 某多层住宅多联式空调机系统31

附录:制冷剂管施工技术及验收要求

相关技术资料

07k506图集样张
