win2003负载平衡实用教程

为了测试win2003负载平衡的效果，这里我使用VM搭建了一个简易的模拟环境：

两台server2003，配置基本相同：

双网卡：网卡1桥接本地活动网卡，网卡2接内部虚拟局域网（lan segment：server）。

主机名：server-1，server-2

server-1：网卡1：192.168.1.202    网卡2：10.10.10.1

server-2：网卡1：192.168.1.203    网卡2：10.10.10.2

负载平衡的对外地址：192.168.1.204

两台机器的网卡2是用来做心跳线的，保证通畅即可，无需太多设置。

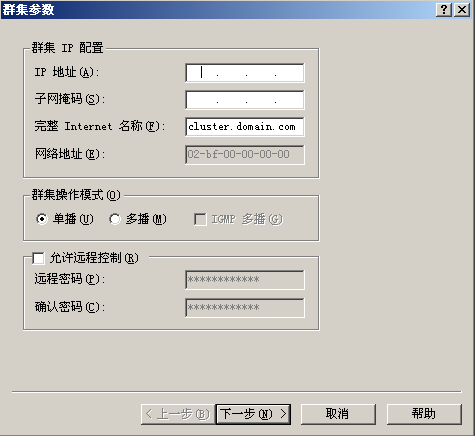

server-1:  开始——管理工具——网络负载平衡管理器——在网络平衡负载群集上右键——新建群集如下：

这里的IP地址就是我们设置的负载平衡对外地址，域名为对外公开域名。因为与实验无关，我这里没有做改动。

群集操作模式我选择多播。

解释：

单播 在单播模式下，NLB重新对每个NLB节点中启用NLB的网络适配器分配MAC地址（此MAC地址称为群集MAC地址），并且所有的NLB节点均使用相同的MAC地址（均使用群集MAC地址），同时NLB修改所有发送的数据包中的源MAC地址，从而使交换机不能将此群集MAC地址绑定在某个端口上。 工作在单播模式下的NLB可以在所有网络环境下正常运行，但是由于它的工作特性，具有以下两个限制： 由于NLB所使用的群集MAC地址没有绑定在某个具体的交换机端口上，所以所有的NLB通讯均通过在交换机的所有端口上广播进行，而不管此端口是否连接了NLB节点，这造成了额外的网络流量负担； 由于所有的NLB节点具有相同的MAC地址，NLB节点之间不能通过自己原有的专用IP地址进行通讯。
  多播 在多播模式下，NLB不会修改NLB节点启用NLB的网络适配器的MAC地址，而是为它再分配一个二层多播MAC地址专用于NLB的通讯（此MAC地址称为群集MAC地址），这样NLB节点之间可以通过自己原有的专用IP地址进行通讯。但是在多播模式中，NLB节点发送的针对群集IP地址MAC地址ARP请求的ARP回复会将群集IP地址映射到多播MAC地址，而许多路由器或者交换机（包括CISCO的产品）会拒绝这一行为。当出现这种情况时，你必须在路由器和交换机上手动添加静态映射，将群集IP地址映射到群集的多播MAC地址。
    Windows Server 2003提供了一个新的特性，称为IGMP 多播，它可以通过使用IGMP协议支持来使交换机只将NLB通讯发送到连接NLB节点的端口，而不是所有交换机端口。但是此特性必须要求交换机支持IGMP侦听，并且要求群集工作在多播模式下。

http://ivruru.blog.51cto.com

点击“下一步”，进入群集ＩＰ地址页面，我这里只有这一个群集，继续“下一步”，定义端口页面，这里我默认为全部接口（1-65535），再“下一步”，进入"连接"页面，开始向群集里添加服务器。

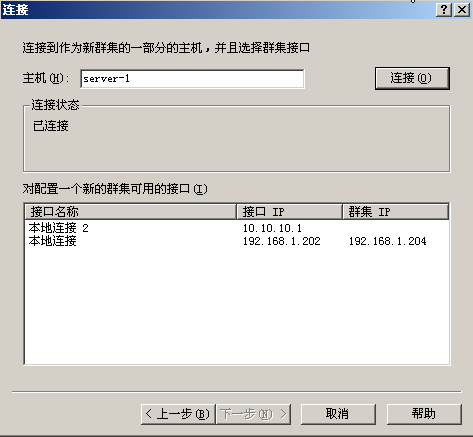

输入“server-1”然后点击“连接”，会看到如下所示：

选择192.168.1.202地址作为群集地址，完成。

此时打开server-2（反正我的是一直都在开着），以管理员身份登陆。回到server-1，在你刚才创建的群集上右键，添加主机到群集，再次来到连接页面，输入server-2，点击连接。然后转到server-2 ，开始——管理工具——网络负载平衡管理器——在网络平衡负载群集上右键——连接到现存的，输入server-1，点击连接。

等候几分钟，群集状态如下：

表明负载平衡已建立成功。若server—1未显示成功，关掉负载平衡管理器，按照server-2的连接方式重新连接一次即可！

这里验证方式可以在两台机器上建立IIS，测试是否实现了负载平衡。注意：IIS服务器地址应指向负载均衡地址。

如果要在虚拟机下测试的话，需要注意，两台机器的SID不能一样，否则 无法连接成功！
