绘制好的CAD图纸文件大多数都要通过打印来完成出图，最终用于实际生产。为了方便设计师更好的打印图纸，浩辰CAD机械软件在打印功能上做了很多改进，不但自带了多种打印驱动、多类样式表，还可以支持自定义特性设计框，能很好的帮助设计人员打印输出图纸或虚拟图形文件。

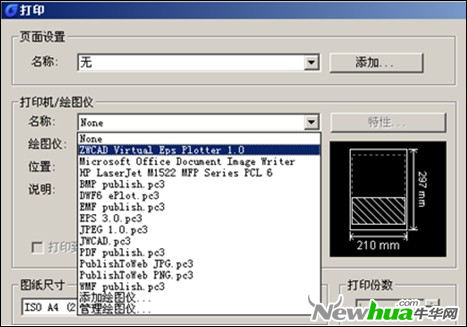

若需要打印图纸文件，我们可以通过快捷键“ctrl+p”调出浩辰打印界面。在打印机下拉框中，软件提供了多种现成的打印驱动，可以直接使用。除此之外，我们还可通过添加绘图仪功能，调出多种软件内置的驱动。

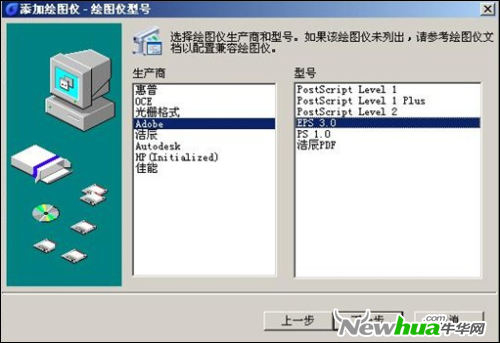

接着，我们就需要添加打印驱动了，如果无法添加驱动请下载unidrv.hlp下载。以添加一个eps打印驱动为例：在打印机下方，通过添加绘图仪，进入到驱动厂商所提供的驱动选择，例如在adobe里面选择了eps打印的驱动，这样就可以将其添加到打印机选择项里，如下图所示：

此外，我们还可以对打印驱动特性进行自定义，具体方法是在打印机中选择eps打印驱动，在选框右侧点击【特性】，在设备文档设置中就可以进行自定义特性。这些特性包括图形分辨率、纸张、背景色等，例如，为了方便在PS中绘图编辑，我们可将绘图背景色设置为无。
