AM2板上假负载有VCORE，上真U无VCORE的真相 图文详解

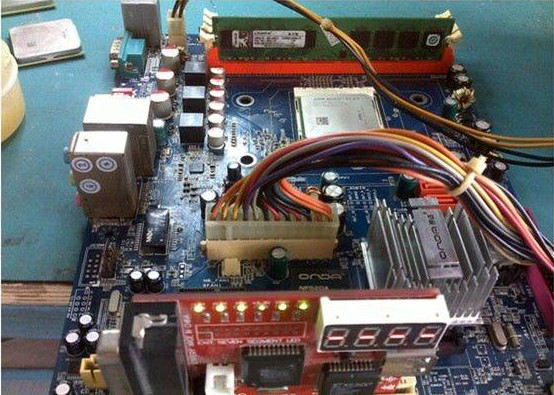

主板型号：NODANF520 AM2 NVDIA单桥故障现象：能触发上电，不跑CPU，诊断卡**，复位灯常亮维修过程： 我修板有个习惯，就是刚拿到故障板先大致扫了下。没看到明显烧伤，刮伤，断线等现象，再打一下ATX各电压输出是及主板上各主供电的对地阻值，看是否存在短路，此时没发现不正常的，于是插上ATX电源、诊断卡，假负载，触发开关上电，发现诊断卡灯常亮，表示主板无复位，心里有数了，好修，一般都是因为供电不正常导致无复位的。

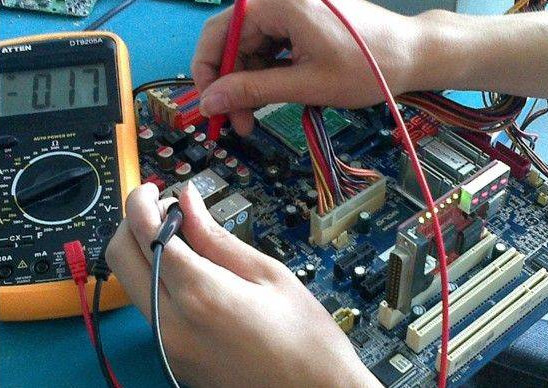

首先测主板的四大供电，按NF时序，先是有内存供电---桥供电----VDDA2.5V-----VCORE----1.2V_HT,但我喜欢逆向思维检修，首先就找好测的VCORE供电，实测无

于是再去测内存供电VDD_DDR1.8V和负载供电VTTDDR_0.9V均正常

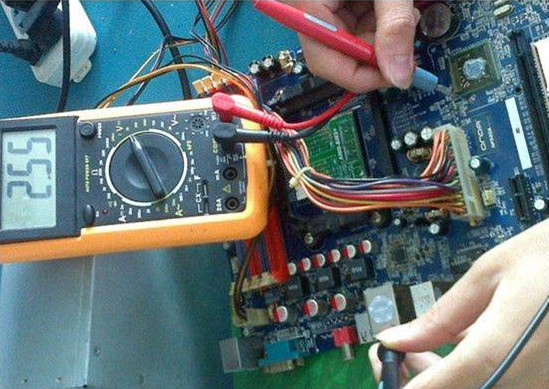

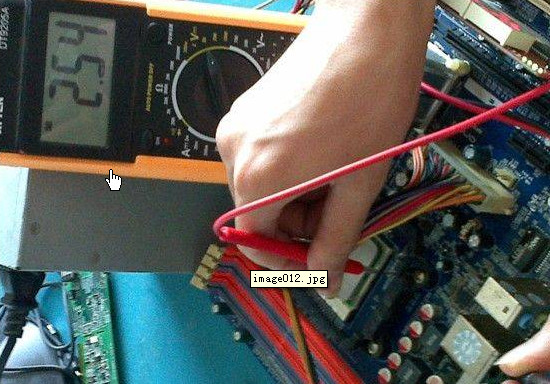

桥供电2.5V正常

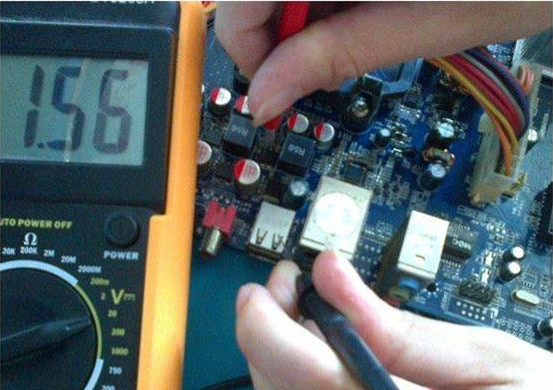

供电正常(测式点在U座旁边的贴片电感)

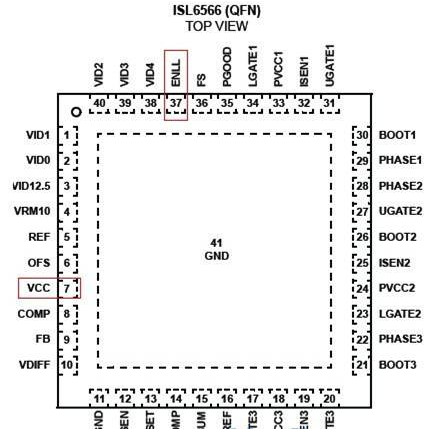

这些电压都正常，说明无VCORE是CPU供电电路本身问题，开始检修该电路。 首先排除了VCORE短路和MOS管不良后，测了下上下MOS的G极，均无控制电压，正常一般上管应该为2V左右，下管9V左右，实测均无，说明VRM没有工作，首先测VRM的工作条件，该VRM采用的是很常用的ISL6566，它的三大工作条件是VCC VID EN

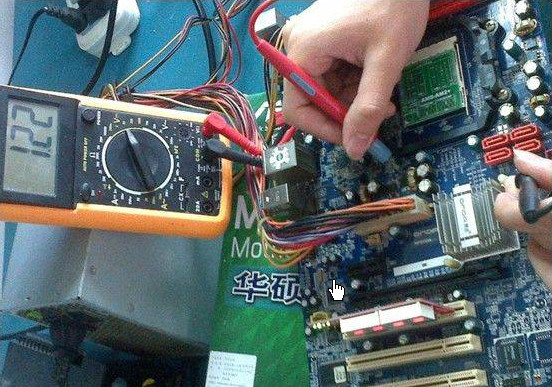

首先测VCC12V、5V均正常，而VID组合不考虑，因为排的是假负载嘛。然后测37脚的EN3.3V也正常，这三大工作条件都正常，VRM还不正常工作的，很多人会说还有其它条件也要测啊，如BOOT，FB ISEN COMP OFS REF…等比较细的条件，除了遇到BOOT与PHASE连接的耦合电容出故障多点，其它外围元件一般很少坏的，所以我一般喜欢先加焊VRM先，因为它是QFN封装的很容易虚焊，再加上前面在我打各上下管G极的对地阻值时，正常应该各上管和各下管的G极对地阻值一致，发现有一组上管G极的对地阻值很不稳定，有时无穷大，有时有阻值但偏大，有时又正常，所以直接加焊了VRM，再次上电，VCORE正常产生

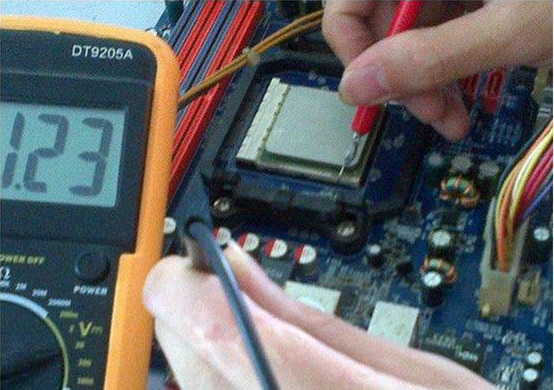

断电插上真U，再次开机，闷，诊断卡复位又常亮，量VCORE又没了，断电换回假负载，再次开机诊断卡复位灯一闪即灭，说明复位正常，而且量VCORE、1.2V_HT等其它电压均OK

再次上回真U故障重现，这就怪了，上真U VCORE无，上假负载又正常，这种现象也许这时很多人会蒙住不知道何下手了，但我的第一反应就是去测VDDA_2.5V,因为此电压是AMDCPU需要的另个工作电压，有点类似于478的VCC_VID，此电压不正常VCORE是不会出的,果然实测被拉低为1点几Ｖ，当然无VCORE咯.

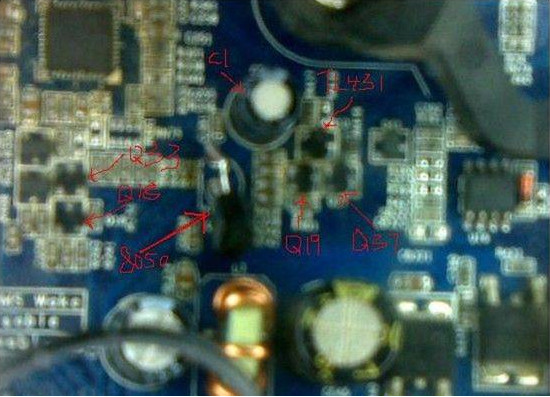

跑线路连到旁边的一些三极管、标D的三个脚（以为是双二极管），还有个长得类似于78L05的（初步判断为三端稳压管），当然还有很多电阻，连的东西太多了，越跑越蒙，不知道连到这些元件的工作原理，又找不到图纸，于是直接更换与VDDA相连的两个三极管及误以为是双二极管，无果。一边跑一边脑海里勾画这一电路图，因为误认为是双二极管，所以在这纠结了蛮久，想不出原理，当量到这假双二极管的上面脚时（类似于Q的C极）发现是接地的，就是这一惊人发现，笼罩在脑子的迷雾淅淅散去，思路格外晴朗了，心想难道是TL431,用望大镜一看还真是。

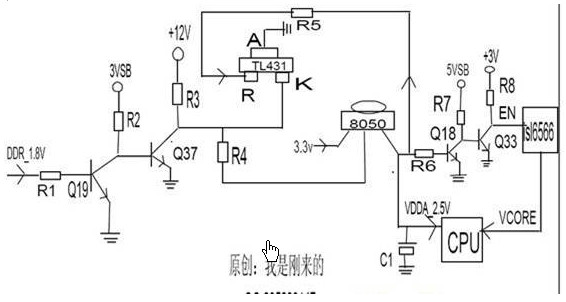

为了更好分析它的工作原理，一边跑一边画出电路图，草图如下：（画得不好，大家不要见笑）
